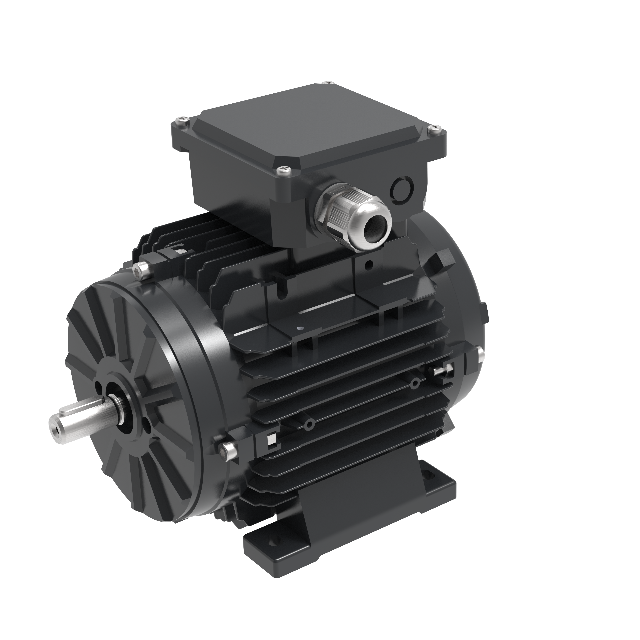

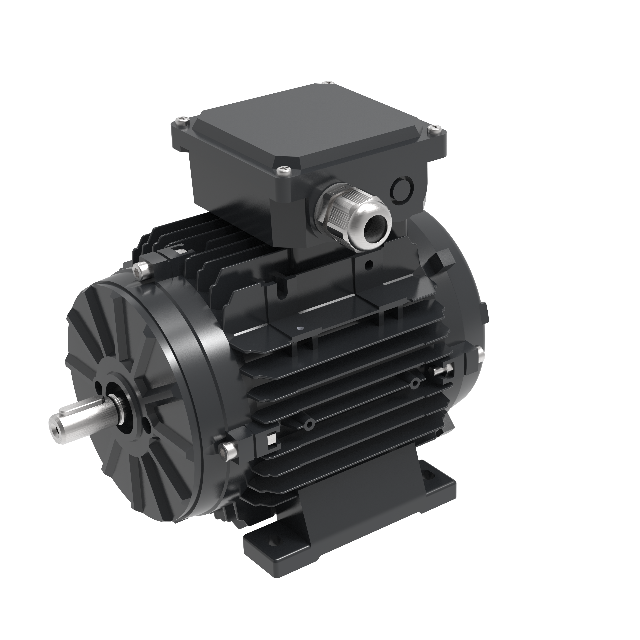

T71ECI ドライブ一体型 EC モータは、T シリーズで最もコンパクトなドライブ一体型モデルです。 IEC 71 フレーム永久磁石同期モーターとハウジングに組み込まれた可変周波数ドライブを組み合わせ、単相 200 ～ 277 V、50/60 Hz 電源で動作します。このシリーズは 0.19 ～ 1.0 kW をカバーします。代表的なバージョンの定格は 3000 rpm で 1.0 kW、トルクは 3.2 N・m、範囲は 600 ～ 3000 rpm です。フレーム直径は約 136 mm、全長は 249 mm で、スペースが限られた機器向けに設計されています。 IEC 60034-30-1 による IE5 に適合し、駆動損失を含む 3000 rpm で 88.6% のピーク システム効率に達します。
アイテム | 価値 |
|---|---|
パワーレンジ | 0.19～1.0kW（IEC71フレーム） |
定格トルク（代表値） | 3.2N・m |
定格電力 (代表的なバリエーション) | 1.0 kW @ 3000 rpm |
入力電力 | 200-277 V、50/60 Hz、単相 |
速度範囲 | 600～3000rpm |
効率 | 3000 rpm で最大 88.6% (駆動損失を含むシステムの総合効率) |
エネルギー効率クラス | IE5 (IEC 60034-30-1) |
保護クラス | IP55～IP66 |
制御モード | Modbus RS485、0 ～ 10 V、PWM |
保護機能 | 過電流、ローター詰まり、欠相、IPM 過熱、逆風始動 |
周囲温度 | -25℃～+40℃ |
冷却方法 | TEAO、最低対気速度 1 m/s |
取り付け | B3規格。 B5 / B14 オプション。取り外し可能な足 |
シャフト延長 | 直径14mm、長さ22mm、キー溝5mm |
認証・保証 | CE / ETL; 12ヶ月（海外は18ヶ月） |
T シリーズ最小の統合ドライブ モーターである T71ECI は、長さ 249 mm、フレーム直径約 136 mm です。空気清浄機、外気ユニット、キャビネット冷却ファン、小型 HVAC ファンなど、モータースペースが限られた機器に適合します。
単相 200 ～ 277 V、50/60 Hz 電源から直接動作するため、三相インフラストラクチャのないサイトでは電気的なアップグレードは必要ありません。
3000 rpm では、駆動損失を含むピーク システム総効率が 88.6% に達し、IEC 60034-30-1 に基づいて IE5 に分類されます。メーカーの比較データは、同等のファンとポンプの負荷において IE2/IE3 AC モーターと比較して 15 ～ 20% のエネルギー節約を示しています。
0 ～ 10 V、PWM、Modbus RS485 制御をサポートしており、過電流、ローターの詰まり、欠相、IPM の過熱、逆風始動保護が含まれています。ブラシレス設計には、摩耗可能な整流子部品がありません。
B3 フット取り付けが標準です。 B5 および B14 フランジ取り付けはオプションで、脚は取り外し可能です。 IEC 71 フレーム寸法により、アダプター プレートを使用せずに IEC 71 AC モーターを直接その場で交換できます。

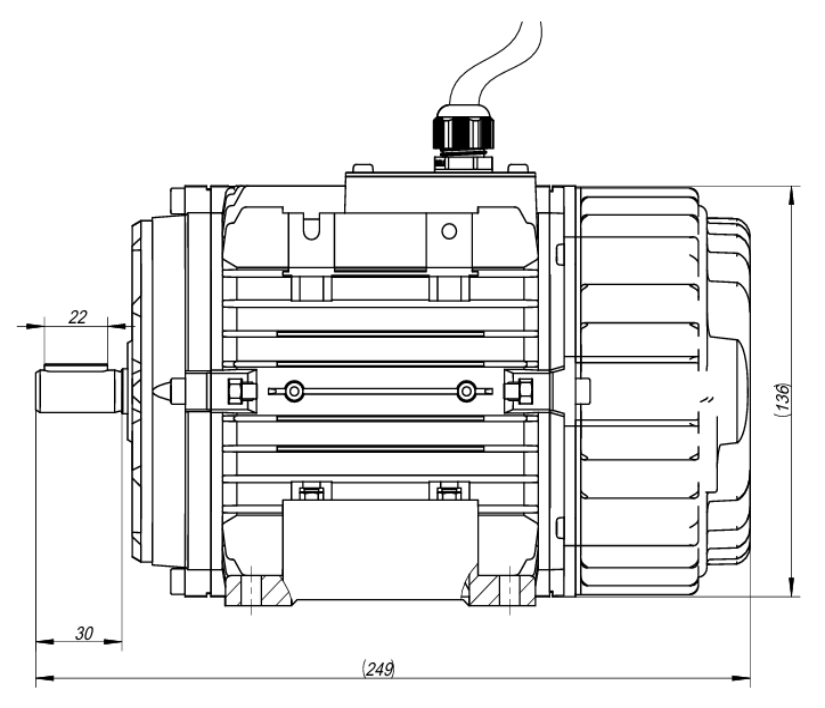

シャフト延長部は直径 14 mm、長さ 22 mm、キー溝 5 mm、シャフト端固定穴 M5 です。この表は、設置図の寸法を示しています。 1.5 m の電源ケーブルと 1.5 m の制御ケーブルが標準装備されています。ご要望に応じて 2D および 3D 図面も入手可能です。
寸法 | 価値 |
|---|---|
全長 | 249mm |
フレーム外径 | Ø136mm |
全高 | 173mm |
軸中心高さ | 71mm |
ハブ面までのシャフトの延長 | 22mm |
フランジ面までのシャフトの延長 | 30mm |
足穴の間隔 | 112mm |
足の幅 | 140mm |
T71ECI は、最低 1 m/s の対気速度で TEAO 冷却を使用します。 IP55 が標準であり、IP66 にアップグレード可能です。標準の周囲温度範囲は -25°C ～ +40°C ですが、それを超えるカスタマイズ モデルも利用できます。
T71ECI は、空気浄化および外気ユニット、キャビネット冷却ファン、小型家畜換気装置、HVAC ファン、コンパクトなウォーター ポンプなど、コンパクトで低電力のファンおよびポンプ機器に選ばれています。内蔵ドライブにより外部 VFD 配線が不要になり、単相電源により改造プロジェクトや分散設置がサポートされます。 IEC 規格の寸法により、IEC 71 フレーム AC モーターの改造もサポートされます。
電圧、速度、軸径、取付方法、制御方式、ケーブル長、コネクタ種類などのカスタマイズが可能で、OEM生産も可能です。制御入力は、標準の EC ファン コントローラーおよびビル管理システムに接続します。ベアリングのブランドを指定することができ、-25°C ～ +40°C 以外の周囲温度に対応するカスタム モデルも提供されます。
はい。ドライブはハウジングに統合されているため、外部 VFD、ドライブ キャビネット、シールド ケーブルは必要ありません。
シリーズは0.19～1.0kWをカバーします。代表的なバージョンの定格は 3000 rpm で 1.0 kW、トルクは 3.2 N・m、範囲は 600 ～ 3000 rpm です。
はい。 200 ～ 277 V、50/60 Hz の単相電源に対応し、三相インフラストラクチャは必要ありません。
はい。 IEC 取り付け寸法、112 mm のフット穴間隔、および 71 mm のシャフト中心高により、アダプター プレートを使用せずにその場で交換できます。
ドライブ損失を含むピーク システム効率は 88.6% に達し、IEC 60034-30-1 に基づいて IE5 に分類されます。
CE および ETL 認証を取得しています。保証期間は国内では受領後12ヶ月、海外からの注文の場合は発送から18ヶ月となります。
