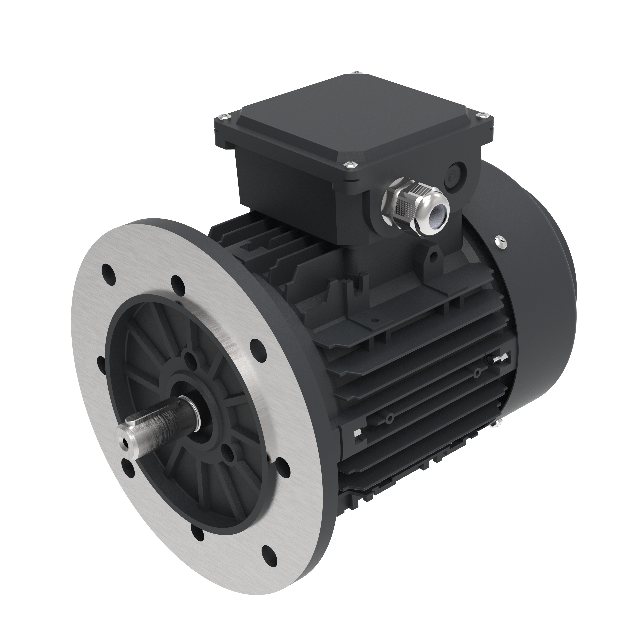

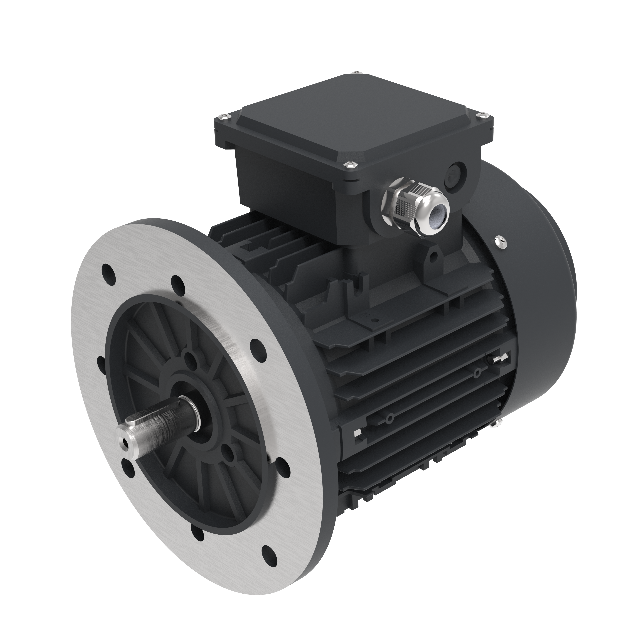

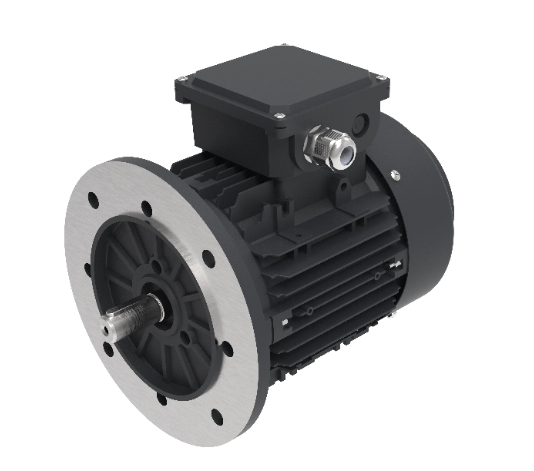

T71EC EC モーターは、T シリーズの中で最もコンパクトな EC モーターで、IEC 71 フレーム上に構築されています。フレーム直径が約 139 mm、全長が 249 mm で、スペースに制約のある設置用に設計された設置面積内で 3600 rpm で 0.45 kW を供給します。 EC (外部制御) 永久磁石同期モーターとして、外部可変周波数ドライブ (VFD) で動作するため、システム インテグレーターは好みのドライブ ブランドを選択し、単一のドライブ ユニットからマルチ モーター セットアップを構成できます。このモーターは 50/60 Hz の単相 200 ～ 277 V 入力に対応し、三相電源のない住宅および小規模商業施設に適しています。
アイテム | 価値 |
|---|---|
定格トルク | 1.2N・m |
定格電力 | 0.45 kW @ 3600 rpm |
速度範囲 | 600～3600rpm |
入力電力 | 200-277 V、50/60 Hz、単相 |
定格電流 | 3.2 A @ 3600 rpm |
効率 | 87.6% @ 3600 rpm (VFD 損失を含むシステム合計効率) |
保護等級 | IP55 (IP66にアップグレード可能) |
絶縁性・耐久性 | F/B種絶縁、S1連続使用可能 |
周囲温度 | -25℃～+40℃ |
冷却方法 | TEAO、最低対気速度 1 m/s |
取り付け | B3規格。 B5 / B14 オプション。取り外し可能な足 |
シャフト延長 | 直径14mm、軸長22mm、キー溝5mm |
認証 | CE / ETL |
T71EC EC モーターは 600 ～ 3600 rpm の速度範囲で動作し、空気浄化ユニット、外気システム、キャビネット冷却ファンの小径インペラを駆動できます。 IEC 71 フレームは、T シリーズ EC プラットフォームの最小フレーム サイズです。
T71EC EC モーターは、定格動作点 3600 rpm で、VFD 損失を含む測定システム総効率 87.6% を達成します。 T71EC のベースとなる EC プラットフォームは、IE5+ のエネルギー効率レベルに達し、プラットフォームのモーターのみの効率は 90% ～ 96% の範囲にあります。
T71EC EC モーターは単相 200 ～ 277 V の入力に対応し、改造プロジェクトや住宅用 HVAC や小規模商業換気装置などの分散設置において三相電源インフラストラクチャの必要性を排除します。
永久磁石同期設計では、ブラシやウェアラブル整流子コンポーネントを使用しないため、ブラシ付き DC モーターやシェード ポール AC モーターと比較して、定期メンテナンスの要件が軽減されます。
T71EC EC モーターには、標準として B3 フット マウントが付属しており、オプションで B5 および B14 フランジ マウントが利用可能です。脚は取り外し可能で、カスタムエンクロージャへの柔軟な統合をサポートします。すべての取り付け寸法は IEC 71 フレーム規格に準拠しているため、T71EC は、アダプター プレートを使用せずに、省エネ改造プロジェクトで既存の IEC 71 フレーム AC モーターを直接置き換えることができます。
シャフト延長部の直径は 14 mm、長さは 22 mm、キー溝は 5 mm で、シャフト端には M5 ネジ穴があります。軸心高さは71mm、足穴間隔は112mmです。モーターには標準で 1.5 m の電源ケーブルと 1.5 m の制御ケーブルが付属しており、ご要望に応じて 2D/3D 設置図も入手可能です。
T71EC EC モーターは TEAO (Totally Enclosed Air Over) 冷却を使用しており、モーター表面での最低風速 1 m/s が必要です。標準で IP55 の保護等級を備えており、IP66 にアップグレード可能です。標準動作周囲温度範囲は -25°C ～ +40°C です。この範囲外の温度でもカスタマイズされたモデルが利用可能です。
T71EC EC モーターは、空気浄化装置、外気換気システム、キャビネット冷却ファン、小型 HVAC ファン、小型商用換気ユニットなど、低電力でスペースに制約のあるファンおよび送風機アプリケーション向けに設計されています。 IEC 標準の取り付け寸法により、既存の IEC 71 フレーム AC 誘導モータに代わる省エネ改造もサポートされます。
電圧、速度、軸径、取付方法、制御方法、ケーブル長、コネクタ種類など、フル次元のカスタマイズが可能です。 OEM 製造サービスは、産業顧客および企業顧客向けに提供されています。お客様のご要望に応じてベアリングのブランドを指定することも可能です。
EC モーターの動作には、最大プラットフォーム電力 30 kW の外部可変周波数ドライブ (VFD) が必要です。 ECI モーターにはモーター ハウジング内に VFD が組み込まれており、プラットフォームの最大出力は 5 kW です。 T71EC は EC モーターであり、外部 VFD と組み合わせる必要があります。
いいえ。T71EC EC モーターは、外部 VFD を必要とする EC タイプのモーターです。システム インテグレーターは好みの VFD ブランドを選択でき、1 つの VFD を複数の T71EC モーターを駆動するように構成できます。
はい。 T71EC EC モーターの取り付け寸法は、112 mm の足穴間隔と 71 mm のシャフト中心高さの B3 足取り付けを含む、IEC 71 フレーム規格に準拠しています。外部 VFD が取り付けられている場合、アダプター プレートを使用せずに IEC 71 フレーム AC モーターを直接置き換えることができます。
保証期間は国内注文の場合は受領日から12ヶ月、海外注文の場合は発送日から18ヶ月です。 T71EC EC モーターは CE および ETL 認証を取得しており、ヨーロッパ、北米、南米、オーストラリアの市場に販売されています。
