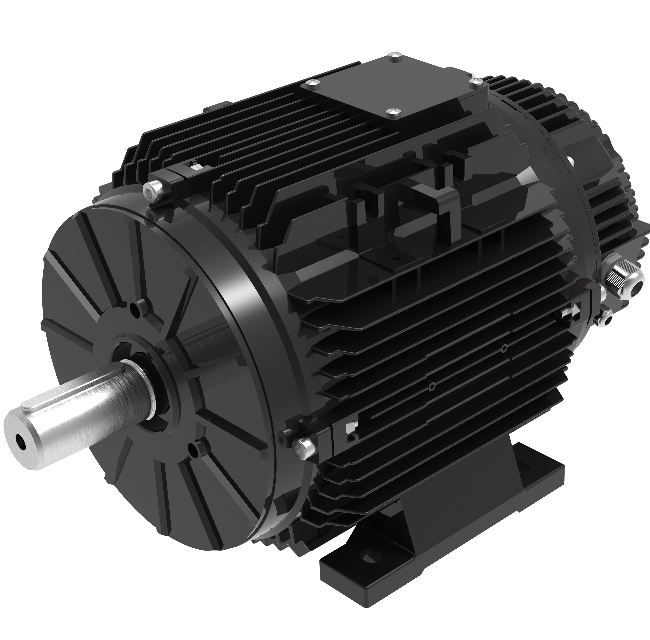

T132ECI 統合ドライブ EC モーターは、T シリーズ ECI ラインの高トルク モデルです。 IEC 132 フレームの永久磁石同期モーター (PMSM) とモーター ハウジング内に統合された可変周波数ドライブを組み合わせており、外部ドライブ キャビネット、シールドされたモーター ケーブル、または別個のドライブ配線が不要になります。代表的なモデルは、100 ～ 900 rpm の定トルク範囲で 35 N・m の定格トルクと、900 rpm で 3.3 kW を供給するため、ギアボックスやベルトなしで大口径ファンを直接駆動できます。 IEC 60034-30-1 に基づく IE5 効率を満たし、駆動損失を含む 900 rpm で 88.3% のピーク システム効率を記録し、360 ～ 460 V、50/60 Hz、三相電源で動作します。
アイテム | 価値 |
|---|---|
パワーレンジ | 1.63-3.54 kW (IEC 132 フレーム) |
定格トルク（代表値） | 35N・m |
定格電力 (代表的なバリエーション) | 3.3 kW @ 900 rpm |
入力電力 | 360-460 V、50/60 Hz、三相 |
速度範囲 | 100～900rpm |
効率 | 900 rpm で最大 88.3% (駆動損失を含むシステムの総合効率) |
エネルギー効率クラス | IE5 (IEC 60034-30-1) |
保護クラス | IP55～IP66 |
制御モード | Modbus RS485、0 ～ 10 V、PWM |
保護機能 | 過電流、ローター詰まり、欠相、IPM 過熱、逆風始動 |
周囲温度 | -25℃～+40℃ |
冷却方法 | TEAO、最低対気速度 3 m/s |
取り付け | B3規格。 B5 / B14 オプション。取り外し可能な足 |
シャフト延長 | 直径38mm |
認証・保証 | CE / ETL; 12ヶ月（海外は18ヶ月） |
T132ECI は、100 ～ 900 rpm で 35 N·m の定格トルクを提供し、大径のアキシャル インペラまたは遠心インペラをシャフトに直接取り付けることができます。これにより、従来のファン トレインで使用されていたギアボックスやベルト ドライブが不要になり、摩耗部品の数が削減されます。
900 rpm で、モーターは駆動損失を含む定格点で測定した 88.3% のピーク システム総効率を記録します。低速、高負荷デューティでは、AC 誘導モータの効率が最も低くなります。 T132ECI は、この範囲の IEC 60034-30-1 に基づいて IE5 に分類されます。
ドライブが組み込まれているため、各モーターには 1 本の電源ケーブルと 1 本の制御ケーブルが必要です。 0 ～ 10 V、PWM、および Modbus RS485 制御に対応し、複数のモーターが 1 つの RS485 バスを共有して、家畜小屋の換気や冷蔵倉庫の空気循環のグループ制御を行うことができます。
このドライブは、過電流、ローターの詰まり、欠相、IPM の過熱、および逆風始動に対する保護を提供します。ブラシレス ローターを備えた定格 S1 連続稼働により、限られた定期メンテナンスで無人ファン フリートをサポートします。
B3 フット取り付けが標準です。 B5 および B14 フランジ取り付けはオプションで、脚は取り外し可能です。寸法は IEC 規格に準拠しているため、IEC 132 フレーム AC モーターはアダプター プレートなしで所定の位置に交換できます。このシリーズはすべての IEC 取り付け配置をサポートしています。

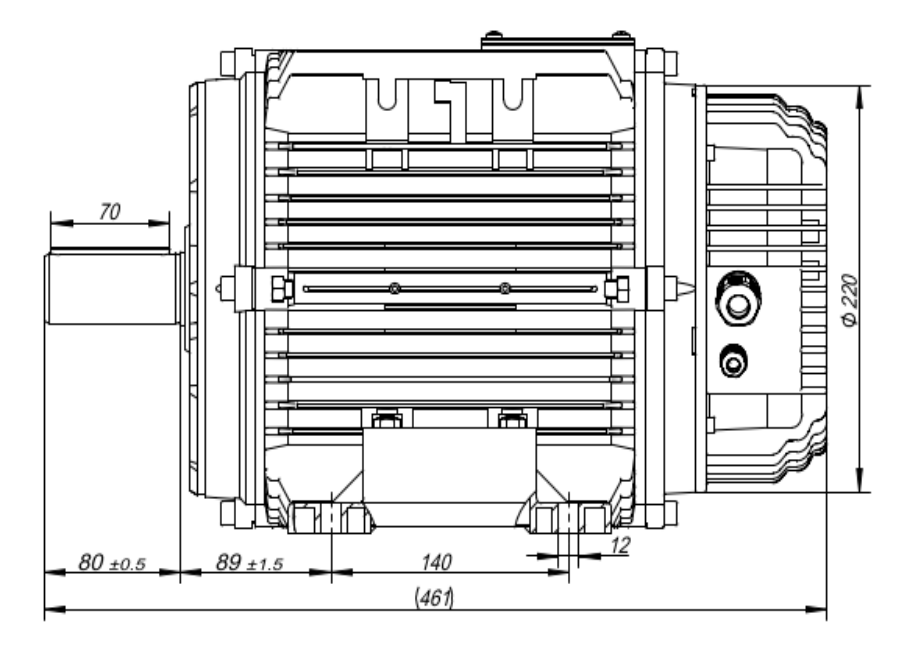

シャフト延長部は直径 38 mm で、シャフト端には M12 ネジが付いています。この表は、設置図からの外形と取り付け寸法を示しています。各モーターには 1.5 m の電源ケーブルと 1.5 m の制御ケーブルが含まれています。ご要望に応じて 2D および 3D 図面も入手可能です。
寸法 | 価値 |
|---|---|
全長 | 461mm |
フレーム外径 | Ø220mm |
ハブ面までのシャフトの延長 | 70mm |
フランジ面までのシャフトの延長 | 80±0.5mm |
フランジ面から前足穴中心まで | 89±1.5mm |
足穴の間隔 | 140mm |
後足穴中心から後足端まで | 12mm |
軸中心高さ | 132mm |
フランジ取付穴円 | 216mm |
フランジ面の直径 | 260mm |
T132ECI は、最低 3 m/s の対気速度で TEAO 冷却を使用します。 IP55 保護は標準であり、IP66 にアップグレード可能です。標準の周囲温度範囲は -25°C ～ +40°C で、その範囲外でカスタマイズされたモデルも利用できます。
T132ECI は、大型家畜換気ファン、冷蔵倉庫ファン、データセンター冷却、工業用ファン、除塵装置、水ポンプなど、高トルク、低速のファンおよびポンプの用途に選ばれています。 IEC 規格の寸法により、IEC 132 フレーム AC モーターの改造もサポートされます。
電圧、速度、軸径、取付配置、制御方式、ケーブル長、コネクタ種類などのカスタマイズが可能で、OEM生産も可能です。ベアリングのブランドを指定することができ、-25°C ～ +40°C 以外の周囲温度に対応するカスタム モデルも提供されます。
はい。ドライブはモーターハウジングに統合されているため、外部 VFD、ドライブキャビネット、シールドケーブルは必要ありません。
代表的なバージョンの定格は 100 ～ 900 rpm の定トルク範囲で 35 N・m で、900 rpm での定格出力は 3.3 kW です。
はい。 35N・mの低速出力により、ファントレインからギヤボックスやベルトを取り除き、大径インペラの直結に対応します。
360 ～ 460 V、50/60 Hz の三相電源で動作します。
はい。 IEC 標準寸法、B3 フット取り付け、B5/B14 フランジ オプションにより、アダプター プレートを使用せずにその場で交換できます。
CE および ETL 認証を取得しています。保証期間は国内では受領後12ヶ月、海外からの注文の場合は発送から18ヶ月となります。
