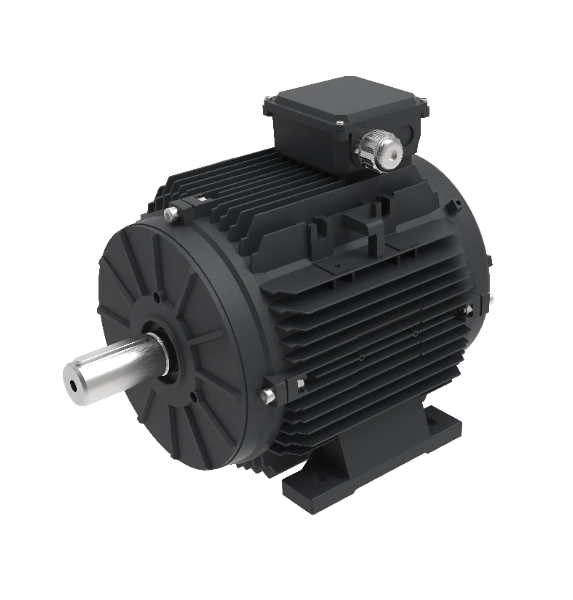

T132 EC モーターは、T シリーズ EC ラインの中で最大のフレームであり、高トルク、低速動作向けに設計されています。定格 17.4 N・m の 1800 rpm ユニットと定格 48 N・m の 750 rpm ユニットの 2 つのバリエーションが提供されています。 48 N・m タイプは大口径ファンを直接駆動するため、従来の構成のギアボックスやベルトドライブが不要となり、摩耗部品が削減されます。 EC モーターとして、T132 は外部 VFD によって駆動されるため、インテグレーターはハードウェアを集中管理し、1 つのドライブを複数のモーターで共有できます。 EC プラットフォームは、IE5+ の効率に達し、IEC 60034-30-1 に基づくモーターのみの効率は 90 ～ 96 パーセントです。
アイテム | 1800 rpm バリアント | 750 rpm 高トルクバリアント |
|---|---|---|
モデル | T132ECI17F18C2B35RT1 | T132ECI48X07 |
定格トルク | 17.4N・m | 48N・m |
定格電力 | 3.28 kW @ 1800 rpm | 3.7 kW @ 750 rpm |
スピード | 最大1800rpm | 最大750rpm |
入力電力 | 360-460 V、50/60 Hz、三相 | 360-460 V、50/60 Hz、三相 |
定格電流 | 5.9 A @ 1800 rpm | [TBC];データシートを参照してください |
ピーク時のシステム総合効率 | 約90.9% (VFD損失を含む) | 約89.3% (VFD損失を含む) |
冷却方法 | IC416強制換気 | IC418、最低対気速度 1.5 m/s |
取り付け | B34 (図面による。モデルコードには B35R が含まれます、要確認) | B3規格。 B5 / B14 オプション。取り外し可能な足 |
保護等級 | IP55 (IP66にアップグレード可能) | IP55 (IP66にアップグレード可能) |
周囲温度 | -25℃～+40℃ | -25℃～+40℃ |
750 rpm の T132 EC モーター バリアントは 48 N·m を発揮し、ギアボックスやベルト トランスミッションを使用せずに大径ファン インペラに直接結合するため、メンテナンスのポイントや機械的損失が排除されます。
EC プラットフォームは IE5+ の効率に達し、モーターのみの効率は 90 ～ 96 パーセントです。 1800 rpm バージョンの測定ピーク システム総効率は、VFD 損失を含めて約 90.9 パーセントですが、750 rpm バージョンの測定値は、表の動作点で約 89.3 パーセントです。
外部 VFD を使用すると、複数の T132 EC モーターを集中ドライブ ハードウェアから実行でき、家畜小屋や冷蔵倉庫のファンのグループ制御をサポートできます。インテグレーターは好みのドライブ ブランドを選択します。私たちのチームが選択をサポートします。
T132 EC モーターは S1 連続使用定格を備えており、CE および ETL 認証を取得しています。ブラシレス PMSM 設計には整流子やブラシがないため、同等のアプリケーションでの定期メンテナンスが削減されます。
1800 rpm バージョンは、設置図に従って B34 フランジ取り付けを使用します。注文コードには B35R 指定が含まれており、注文時に確認する必要があります。 750 rpm バージョンでは、B5 および B14 フランジ オプションと取り外し可能な脚を備えた B3 脚取り付けが使用されます。このシリーズは、IEC 取り決めの完全なセットをサポートしています。
38 mm のシャフト延長部には標準 IEC キー溝があり、取り付け寸法は IEC 132 フレーム規格に従います。 IEC 132 フレーム AC モーターは、外部 VFD の取り付けを条件として、アダプター プレートなしで交換できます。ご要望に応じて、2次元および3次元の図面も入手可能です。
1800 rpm バージョンでは IC416 強制換気を使用します。 750 rpm バージョンでは IC418 冷却が使用され、モーター表面上での最低風速 1.5 m/s が必要です。設置者は最低動作速度でのエアフローを確認する必要があります。
T132 EC モーターは、大型家畜用換気ファン、冷蔵倉庫ファン、データセンター冷却、産業用ファン、除塵装置、水ポンプ、および AC モーターの改造に適用されます。 750 rpm バージョンは、大口径の低速ダイレクトドライブ ファンに適しています。 1800 rpm バージョンは、標準速度のファンとポンプの用途に適しています。
電圧、速度、シャフト径、取り付け、制御方法、ケーブル長、コネクタなどをカスタマイズでき、産業顧客や企業顧客にOEM製造を提供します。 EC プラットフォームは最大 30 kW まで拡張できます。 -25°C ～ +40°C 以外の周囲温度では、カスタマイズされたモデルが利用可能であり、ベアリングのブランドを指定することができます。
いいえ。T132 EC モーターには外部 VFD が必要です。集中ドライブは複数の T132 EC モーターを実行でき、当社のチームがドライブの選択をサポートします。
750 rpm の T132 EC モーターは定格 48 N・m で、大径のインペラを直接駆動するため、トルクと速度の要件が仕様表に一致する場合は、ギアボックスやベルトドライブを取り外すことができます。
1800 rpm バージョンは、IC416 冷却を備えた定格 17.4 N・m および 3.28 kW です。 750 rpm バージョンの定格は 48 N・m および 3.7 kW で、IC418 冷却では少なくとも 1.5 m/s の空気速度が必要です。
T132 EC モーターは CE および ETL 認証を取得しており、S1 連続使用定格を備えています。保証期間は国内注文の場合は受領後12ヶ月、海外注文の場合は発送後18ヶ月です。
