| 数量： | |
|---|---|

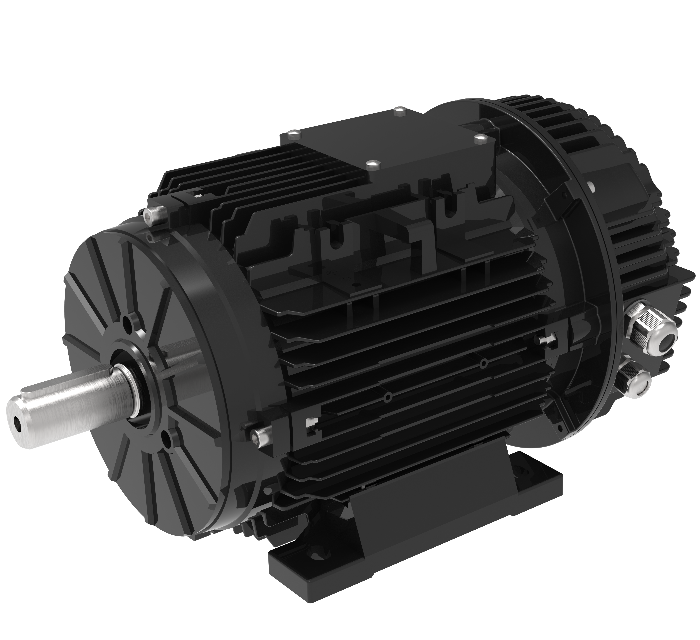

ドライブがモーター内に配置されているため、T100ECI 統合 VFD モーターには外部 VFD、ドライブ キャビネット、シールド ケーブルが必要ありません。1 本のケーブル セットで電源と制御を接続し、パネル スペースと試運転手順を削減します。インナーローター PMSM 設計は、ネオジム鉄ボロンまたはフェライト磁石、600 ～ 3000 rpm にわたる定トルク制御、および中国クラス 1 に相当する IEC 60034-30-1 に基づく EU IE5 効率を提供します。ECI プラットフォームは最大 5 kW に達します。
アイテム | 価値 |
|---|---|
パワーレンジ | 0.63～3.58kW（IEC100フレーム） |
定格トルク（代表値） | 10N・m |
定格電力 (代表的なバリエーション) | 3.14 kW @ 3000 rpm |
入力電力 | 360-460 V、50/60 Hz、三相 |
速度範囲 | 600～3000rpm |
効率 | 3000 rpm で最大 91.9% (VFD 損失を含むシステム総合効率) |
エネルギー効率クラス | IE5 (IEC 60034-30-1) |
保護等級 | IP55～IP66 |
制御モード | Modbus RS485、0 ～ 10 V、PWM |
保護機能 | 過電流、ローター詰まり、欠相、IPM 過熱、逆風始動 |
周囲温度 | -25℃～+40℃ |
取り付け | B3、B14、B5;取り外し可能な脚。すべての IEC 標準取り付けタイプをサポート |
シャフト延長 | 直径28mm、軸長60mm |
認証・保証 | CE / ETL;国内12ヶ月（海外18ヶ月） |
T100ECI 統合 VFD モーターにより、外部ドライブ、キャビネット、シールド ケーブル、および個別の配線が不要になります。ケーブル接続後に実行されるため、ドライブ パネルのコストとマルチファン プロジェクトの配線ポイントが削減されます。
T100ECI ECI モーターは、3000 rpm で、VFD 損失を含む測定システム総効率が最大 91.9% に達します。これは、モーターのみの数値ではなく、モーターとドライブの完全なパフォーマンスです。 IEC 60034-30-1 に基づいて IE5 に分類されており、メーカー比較では、同等のファンとポンプの負荷で IE2/IE3 AC モーターよりも消費エネルギーが 15 ～ 20% 少なくなります。
T100ECI 統合ドライブ モーターは、EC ファン コントローラーおよびビル管理システム用に 0 ～ 10 V、PWM、および Modbus RS485 に対応します。家畜小屋やデータセンターでのグループ制御のために、複数の T100ECI 統合 VFD モーターが 1 つの RS485 バスにカスケード接続されます。
T100ECI ECI モーターは、過電流、ローターの詰まり、欠相、IPM の過熱、逆風による始動の 5 つの機能で保護されています。ブラシレス設計にはウェアラブルな整流子部品がなく、強制換気付きの S1 デューティにより中断のない動作がサポートされます。
T100ECI 統合 VFD モーターは、取り外し可能な脚を備えた B3 脚、B14 面、または B5 フランジ取り付けを提供します。 T シリーズは、すべての IEC 取り付けタイプ (B3、B30、B14、B5、B34、B35、B14B、B5R) をサポートしており、IEC 100 寸法により、アダプター プレートを使用せずに AC モーターをそのまま交換できます。

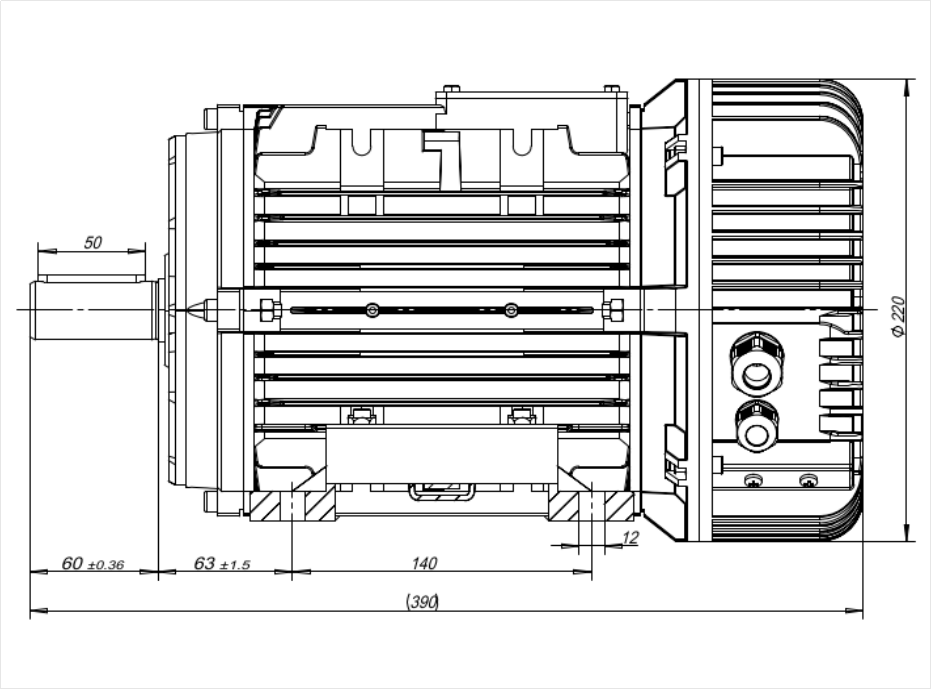

シャフト延長部は直径 28 mm、長さ 60 mm で、IEC キー溝が付いています。図面では、キーの長さは 50 mm、全長は約 390 mm、後部直径は Ø220 mm となっています。
寸法 | 価値 |
|---|---|
キー長さ（上軸寸法） | 50 mm |
シャフト延長長さ | 60±0.36mm |
フロントセクション | 63±1.5mm |
取付基準線間の中央部 | 140mm |
リアセクション | 12mm |
全長（参考寸法） | (390)mm |
後部外径 | Ø220mm |
値はミリメートル単位です。カッコ内の数値は参考寸法です。設置前に認定された 2D/3D 図面をご確認ください。
各 T100ECI 統合ドライブ モーターには、1.5 m の電源ケーブルと 1.5 m の制御ケーブル、IP55 保護 (IP66 にアップグレード可能)、および -25 °C ～ +40 °C での動作が含まれています。ご要望に応じて、カスタマイズされたモデルや 2D/3D 図面も利用可能です。
T100ECI 統合型 VFD モーターは、家畜換気ファン、屋内および屋外の中央空調ファン、キャビネット冷却、冷蔵倉庫ファン、データセンター冷却、工業用ファン、水ポンプ、除塵装置、AC モーターの省エネ改造などの連続ファンおよびポンプ負荷向けに構築されています。
T100ECI ECI モーターでは、電圧、速度、シャフト直径、取り付け、制御モード、ケーブル長、コネクタ、ベアリングのブランドがカスタマイズ可能で、機器ブランドの OEM 製造が標準です。産業用クライアントは、デューティポイントデータを当社のプリセールスチームに送信できます。カスタマイズされた T100ECI 統合 VFD モーターは、-25°C ～ +40°C の周囲環境をカバーします。
いいえ、T100ECI ECI モーターはハウジング内にドライブを統合しています。電源ケーブルと制御ケーブルのみがモーターに接続され、外部ドライブやシールド ケーブルは使用されません。
代表的な IEC 100 フレーム バリアントは、360 ～ 460 V、50/60 Hz、三相入力で動作し、0.63 ～ 3.58 kW をカバーし、600 ～ 3000 rpm を制御します。他の電圧もカスタマイズ可能です。
はい。 T100ECI 統合ドライブ モーターは、0 ～ 10 V、PWM、および Modbus RS485 をサポートし、複数の T100ECI ECI モーターがビル管理システムまたはファン コントローラーを介して 1 つの RS485 バス上でカスケード接続されます。
T100ECI 統合 VFD モーターは CE および ETL 認証を取得しています。国内での受領から 12 か月、ヨーロッパ、北米、南米、オーストラリアの海外注文の場合は出荷から 18 か月です。
