| 数量： | |
|---|---|

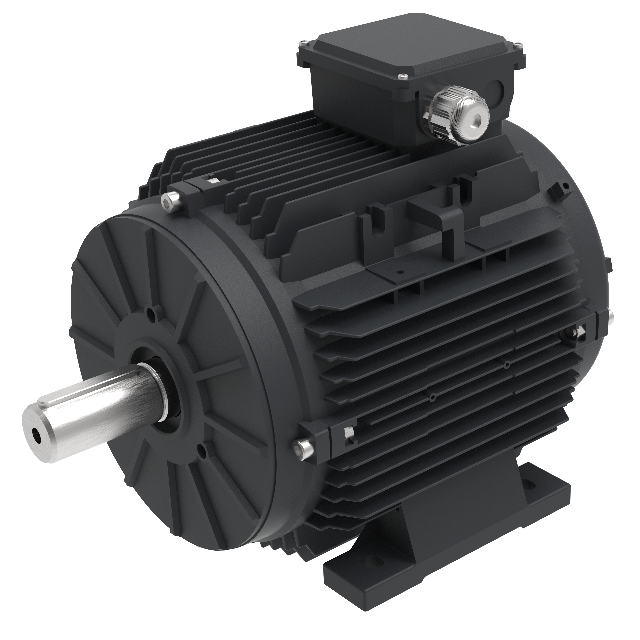

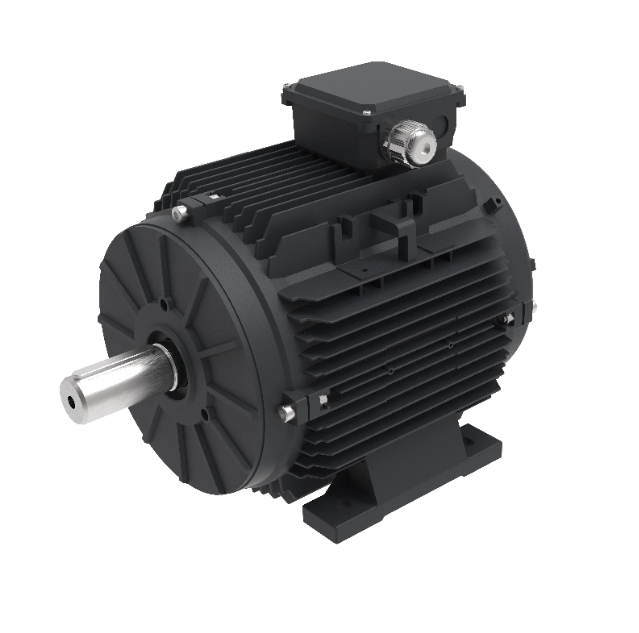

T100 EC モーターは、可変速換気および流体処理装置用の IEC 100 フレーム EC タイプの永久磁石同期モーターです。 VFD はモーターの外部にあるため、インテグレータは好みのドライブ ブランドを選択し、制御キャビネット内でドライブを集中管理し、1 つのドライブから複数の T100 EC モーターを実行できます。モーター側には電子部品が少なく、厳しい設置環境に適しています。 2 つの入力バリエーションが利用可能です。三相電源のない現場向けには単相 200 ～ 277 V、高出力向けには三相 360 ～ 460 V です。 EC プラットフォームは、IE5+ の効率に達し、IEC 60034-30-1 に基づくモーターのみの効率は 90 ～ 96 パーセントです。
アイテム | 230V 単相バリエーション | 400V三相バリエーション |
|---|---|---|
モデル | T100ECI10F18C2B34S1 | T100ECI12F30C2B34T1 |
定格トルク | 10N・m | 11.3N・m |
定格電力 | 1.88 kW @ 1800 rpm | 3.79 kW @ 3200 rpm |
速度範囲 | 600-1800rpm | 600～3200rpm |
入力電力 | 200-277 V、50/60 Hz、単相 | 360-460 V、50/60 Hz、三相 |
定格電流 | 12.5 A @ 1800 rpm | 7.8 A @ 3200 rpm |
ピーク時のシステム総合効率 | 約90% (VFD 損失を含む) | 約89.5% (VFD損失を含む) |
冷却方法 | IC416強制換気 | IC416強制換気 |
取り付け | B34フランジ | B34フランジ |
保護等級 | IP55 (IP66にアップグレード可能) | IP55 (IP66にアップグレード可能) |
周囲温度 | -25℃～+40℃ | -25℃～+40℃ |
T100 EC モーターは、内蔵ドライブではなく外部 VFD を使用します。 1 つの中央ドライブで複数の T100 EC モーターに供給でき、インテグレーターは選択したドライブ ブランドとキャビネット レイアウトを標準化できます。ドライブ選択のサポートは、プリセールス技術チームを通じてご利用いただけます。
T100 EC モーターが構築されている EC プラットフォームは、モーターのみの効率が 90 ～ 96 パーセントで、IE5+ の効率に達します。 VFD 損失を含むピーク システム全体効率の測定値は、仕様表の動作点で、単相バリアントでは約 90 パーセント、三相バリアントでは 89.5 パーセントです。
EC プラットフォームは、シリーズ全体で 2 つの接続ベースの速度バンド、100 ～ 1800 rpm のスター (Y) と 300 ～ 3600 rpm のデルタをサポートします。納入されたバリアントは表の範囲内で動作し、単相ユニットの場合は 600 ～ 1800 rpm、三相ユニットの場合は 600 ～ 3200 rpm で、低速高トルクと高速ファンの両方の負荷をカバーします。
取り付け寸法は IEC 100 フレーム規格に従い、28 mm シャフトには標準の IEC キー溝が使用されます。既存の IEC 100 フレーム AC モーターは、外部 VFD が取り付けられていれば、アダプター プレートなしで置き換えることができます。
現在の T100 EC モーターのバリエーションは、B34 フランジ取り付けを使用しています。幅広いシリーズは B3、B30、B14、B5、B34、B35、B14B、B5R をサポートしており、フットマウントタイプのフットは取り外し可能です。ご注文時に手配内容をご確認ください。
28 mm のシャフト延長部には標準の IEC キー溝が付いています。ご要望に応じて、インペラのクリアランスとフランジのフィット感を確認するための 2 次元および 3 次元の取り付け図面も入手できます。
T100 EC モーターは IC416 強制換気を使用し、全速度範囲にわたって自己換気されません。設置者は、最低動作速度でモーター上の空気の流れを確認する必要があります。
T100 EC モーターは、セントラル空調ファン、家畜換気、冷蔵倉庫ファン、データセンター冷却、工業用ファン、水ポンプ、除塵装置、および AC モーターの改造に使用されます。単相バリアントは、三相電源のない現場に適しています。三相バリアントは高電力用途に適しています。
電圧、速度、シャフト径、取り付け、制御方法、ケーブル長、コネクタなどをカスタマイズでき、産業顧客や企業顧客向けにOEM製造を提供します。 EC プラットフォームは最大 30 kW まで拡張できます。 -25°C ～ +40°C 以外の周囲温度では、カスタマイズされたモデルが利用可能であり、ベアリングのブランドを指定することができます。
いいえ。T100 EC モーターは EC タイプ PMSM であり、外部 VFD と組み合わせる必要があります。 1 つのドライブで複数の T100 EC モーターを実行できます。ドライブのサイジングについては、当社の技術チームにお問い合わせください。
単相バージョンは 200 ～ 277 V で動作し、1800 rpm で 1.88 kW を出力します。一方、三相バージョンは 360 ～ 460 V で動作し、3200 rpm で 3.79 kW を出力します。完全な値は仕様表に記載されています。
はい。取り付け寸法と 28 mm キー付きシャフトは IEC 100 フレーム規格に準拠しているため、アダプター プレートは必要ありません。外部 VFD および対応する制御配線を追加する必要があります。
T100 EC モーターは CE および ETL 認証を取得しています。保証期間は国内注文の場合は受領後12ヶ月、海外注文の場合は発送後18ヶ月です。
