現代のマテリアルハンドリングでは、絶対的なモジュール性とエネルギー効率が必要です。従来の集中型コンベヤドライブは、これらの重要な運用上の利点を提供するのに常に苦労しています。今日、機敏なフルフィルメント センターには、よりスマートで適応性のある社内物流が求められています。施設の設置面積が縮小し、日々の運用コストが世界的に上昇する中、業界は急速に進化しています。エンジニアや施設管理者は、大型の集中型 AC モーターから積極的に移行しています。代わりに、分散型 24V DC モーター駆動ローラー システムを導入して、生産ラインを最新化しています。
この包括的なガイドでは、これらの革新的な駆動ユニットの技術的な構造を正確に分析します。私たちは、多様な倉庫環境にわたる最適なユースケースを探ります。最後に、これらの特定のシステムを評価するために必要な正確な構造基準を学びます。これらの洞察は、施設のアップグレード時や新しいラインの統合時に直接適用できます。
内部機構を理解することは、システムの耐久性を正確に評価するのに役立ちます。また、長期的なメンテナンスへの影響も明らかになります。エンジニアがチューブの内部を調べると、高度に最適化された電気機械システムが見つかります。この自己完結型の設計は、可動部品を外部の破片から保護します。さまざまな産業環境にわたって一貫したパフォーマンスを保証します。

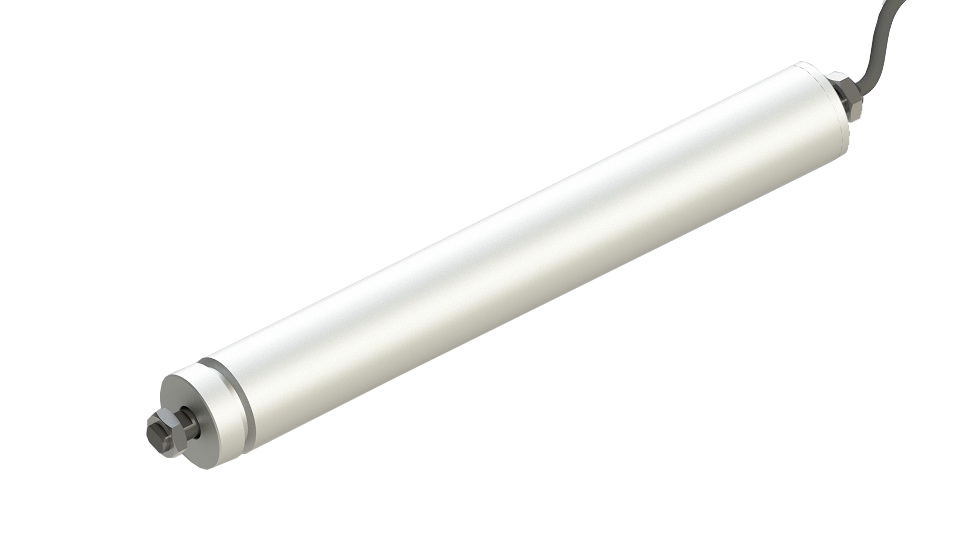

このシステムの中核はブラシレス DC モーター (BLDC) に依存しています。メーカーは安全性と電気効率を最大限に高めるために 24V 標準電源を利用しています。ブラシレス設計により、内部の摩擦点が排除されます。これにより、ユニットのカレンダーの寿命が大幅に延長されます。 BLDC モーターは、起動時に即座にトルクを提供します。アイドル状態では最小限のアンペア数を消費します。
統合されたギアボックスはモーターのすぐ隣にあります。遊星歯車は正確なトルク対速度比を決定します。エンジニアは、これらの複雑なギア アセンブリをローラー チューブの限られたスペース内に完全に取り付けます。たとえば、3 段遊星ギアボックスは、重いカートンを搬送するためにモーターのトルクを大幅に増大させます。
外部 O リングとドライブ バンドにより、物理的な電力伝達が完了します。この機械的リンク機構により、回転力がメインの モーター付きローラーから 隣接するアイドラローラーに伝達されます。ポリウレタン製ドライブバンドは弾力性とグリップ性に優れています。 1 つの電動ユニットで最大 9 つのスレーブ ローラーを効率的に駆動できます。
すべてのインテリジェント ローラーには、専用のモーター コントロール カードが必要です。これらの外部ドライブ カードは、速度、回転方向、およびダイナミック ブレーキを制御します。制御カードはコンベアフレームに直接取り付けます。このカードは内部モーターセンサーをリアルタイムで監視します。電流の流れを調整して、負荷重量が変化しても一定の速度を維持します。
高度な通信プロトコルにより、施設のシームレスな統合が可能になります。 Ethernet/IP や PROFINET などのプロトコルは通信ブリッジとして機能します。これらは倉庫管理システム (WMS) の統合に必ず必要です。最新のコントロール カードはゾーン ロジックを内部で処理します。彼らはローカルの光電センサーデータを読み取ります。その後、上流と下流のステータスを自動的に伝達します。この分散ロジックにより、主要設備の PLC の処理負荷が軽減されます。
改修コストを正当化するには、明確な比較ベースラインが必要です。新しいシステム投資には、厳密な ROI 文書化も必要です。マテリアルハンドリングインフラストラクチャをアップグレードするには、設備の初期費用と長期的な運用コストのバランスをとる必要があります。
集中型の連続稼働 AC モーターと、分散型の「ランオンデマンド」24V DC システムを対比する必要があります。従来の AC コンベヤは、480V の巨大なモーターを使用しています。これらのモーターは継続的に動作し、重いチェーンやベルトを駆動します。移動しているボックスがない場合でも、最大電力を消費します。これにより、倉庫のアイドル期間中に大量の電力が無駄になります。
分散型 DC 24V システムは完全に「ランオンデマンド」ベースで動作します。特定のゾーンは、センサーが接近する製品を検出した場合にのみアクティブになります。製品がゾーンを離れると、モーターは直ちに停止します。
エネルギー効率の指標は、この分散型アプローチを強く支持します。文書化された節電は、標準的な運用シフト中に最大 60% に達することがよくあります。これらの節約は、特にオフピーク時間帯に顕著に現れます。局所的な電力使用により、光熱費が直接削減されます。
| 評価基準 | 従来の AC ドライブ システム | DC モーター付きローラー システム |
|---|---|---|
| 動作モード | 負荷の有無に関わらず連続運転。 | オンデマンドで実行 (必要な場合にのみアクティブ化)。 |
| エネルギー消費量 | 非常に高いベースライン消費電力。 | 非常に効率的です。アイドル時の電力消費はゼロです。 |
| 騒音レベル | うるさい (チェーンのカタカタ音、連続的なモーターのハム音)。 | 静かな動作 (代表値 60 dB 未満)。 |
| メンテナンスの複雑さ | 注油、チェーンの張り、調整が必要です。 | 実質的にメンテナンス不要の密閉チューブ。 |
中小企業は厳しいスペースの制約に直面しています。外部モーター、チェーン、スプロケットを完全に排除することで、コンベヤーの物理的な設置面積が削減されます。従来のドライブには、吊り下げられたかさばるモーター マウントが必要です。これらのマウントは貴重な垂直スペースを消費します。局所的なローラー システムにより、すべての機構がフレーム内に隠されます。
低電圧 (24V) により、職場の感電リスクを完全に最小限に抑えます。 OSHA コンプライアンスの管理が大幅に容易になります。社内の技術者は稼働中のコンベヤラインで安全に作業できます。損傷したユニットを交換するために高度な高電圧認定は必要ありません。これにより、無駄のない技術チームの日常的なメンテナンスのコンプライアンスが簡素化されます。
特定の運用上のボトルネックに適切なテクノロジーを適合させることで、スループットが最大化されます。マテリアルハンドリングの要件は、異なる業界セクター間で大きく異なります。エンジニアは、個別の配線課題を効果的に解決するために、ターゲットを絞った駆動メカニズムを導入する必要があります。
ゼロ圧力蓄積は、これらのインテリジェント ローラーの最も一般的なアプリケーションです。局所的な制御ロジックにより、個別の動作ゾーンが作成されます。これらの独立したゾーンにより、長いキュー サイクル中に製品の衝突が完全に防止されます。下流ゾーンは上流ゾーンに停止するよう信号を送ります。この動的なキューイングにより、製品の流れがインテリジェントに調整されます。
ZPAは壊れやすい物の取り扱いには絶対に必要です。化粧品、電子機器、ガラス製品は緩やかな減速が必要です。自動化された包装ラインも、正確な ZPA ロジックに大きく依存します。ロボットパレタイザーでは、入ってくるカートンの間に明確な隙間が必要です。 ZPA は、これらの正確な製品ギャップを確実に提供します。従来のベルトコンベヤによく見られた破砕ラインの圧力を排除します。
最新の配送センターでは、毎時間何千もの荷物を仕分けしています。 の即時開始/停止機能を使用することで、 DC モーター駆動ローラー 製品の正確なルーティングが保証されます。内部 BLDC モーターは動的電気ブレーキ機能を備えています。これにより、ターゲットセンサーから数ミリメートル以内で重いカートンが停止します。
直角の転送と迂回はこの精度に大きく依存します。ボックスが搬送機構に到達すると、前方のローラーが即座に停止します。ポップアップ操作可能なローラーがカートンの下で作動します。製品を隣接する配送レーンにシームレスに排出します。動作の遅い AC モーターでは、この高速サイクル能力に匹敵することはできません。
多くの成長ブランドは、マルチテナントの賃貸倉庫で運営されています。これらの環境では、施設の恒久的な変更が制限されます。インテリジェント ローラーのモジュール式の性質により、スケーラブルなレイアウトが可能になります。季節的な量の急増時にコンベアパスを簡単に再構成できます。
大規模な設備変更や構造溶接は必要ありません。ラインを拡張するには、追加のフレームセクションをボルトで固定するだけです。新しい電源装置を標準の壁コンセントに差し込みます。この柔軟性により、SMB はフルフィルメント プロセスを段階的に自動化できます。巨額の先行投資を回避できます。
厳密な仕様と正確な境界条件が最終候補リストのプロセスを決定します。購入の決定は、日々の運用の現実と密接に一致している必要があります。エンジニアリング チームは、ベンダーにアプローチする前に、評価基準を標準化する必要があります。
エンジニアは、トルクと速度の逆関係を理解する必要があります。標準の 50 mm チューブ内では最大速度と最大負荷容量を同時に達成することはできません。高速ギアボックスは低速トルクを犠牲にします。逆に、高トルクギアボックスは最大搬送速度を大幅に低下させます。
制限チェック: 負荷が重すぎる場合を特定する必要があります。標準の 24V ローラーは、カートン、プラスチック製のトートバッグ、およびポリ袋を効率的に処理します。ただし、重い荷物を積んだパレットは 2,000 ポンドを超えることがよくあります。この巨大な重量が標準ベアリングを押しつぶします。重いパレットを扱う用途では、従来のチェーン駆動 AC システムに戻すことが必要です。
産業環境では、仕様が不十分な機器は急速に破壊されます。正しい侵入保護 (IP) 定格を指定すると、モーターの早期故障が防止されます。標準の倉庫用ローラーは IP54 等級を採用しています。これにより、沈降する粉塵や軽い水の飛沫から保護されます。温度管理された配送センターには完全に適しています。
ウォッシュダウン環境では、まったく異なる仕様が必要になります。
ベンダーロックインのリスクを評価することは、調達段階で非常に重要です。一部のメーカーは高度に独自の制御カードを使用しています。これらのカードを使用すると、特殊なソフトウェア ライセンスを購入する必要があります。これらにより、将来のシステム拡張に人為的に費用がかかります。
オープン アーキテクチャ PLC の互換性を優先することをお勧めします。選択したドライブ カードがユニバーサル NPN または PNP センサー入力をサポートしていることを確認してください。標準の産業用ネットワークを介してネイティブに通信できることを確認します。オープン プロトコルにより、コストのかかるソフトウェア統合のハードルが回避されます。これにより、社内のエンジニアリング チームが施設ロジックの制御を維持できるようになります。
導入の手間を軽減することで、施設のスムーズなアップグレードが保証されます。長期的な運用効率を計画することで、苛立たしい生産遅延を防ぐことができます。設置には電気の基礎に細心の注意を払う必要があります。
24V 電源供給の計画には、正確な数学的計算が必要です。標準の 20 アンペア電源は、限られた数のアクティブ ゾーンのみを駆動します。システム インテグレーターは、ゾーンの同時起動時の合計ピーク アンペア数を計算する必要があります。
コンベヤーの長時間稼働による電圧降下は、導入の重大なリスクです。
「プラグアンドプレイ」の交換の現実は、施設メンテナンスのパラダイムを完全に変えます。損傷した1 つを交換するのにかかる時間 電動ローラー は 10 分もかかりません。ドライブ バンドを落とし、取り付けブラケットのネジを外し、M8 ケーブルを外します。これは、コンベヤライン全体を停止することなく実現できます。
このモデルの下では、現地のメンテナンス チームのトレーニング要件が変わります。整備士は基本的な電気診断士に移行する必要があります。彼らは、コントロール カードの LED 障害コードを正確に読み取る方法を学ばなければなりません。赤色 LED の点滅は、熱過負荷またはセンサーの詰まりを示している可能性があります。これらの視覚的なコードを解釈するようにチームを教育すると、トラブルシューティングが大幅に加速されます。
洗練された低電圧ローラーは、すべてのマテリアルハンドリング用途の汎用的な代替品ではありません。重いパレットやバルク採掘資材には依然として従来の AC 電源が必要です。ただし、これは、スケーラブルでエネルギー効率の高いモジュール式ゾーン制御の決定的なソリューションです。ランオンデマンド運用モデルにより、毎日の光熱費が完全に削減されます。
最終的なベンダーの選択は、絶対的な制御カードの相互運用性に基づいてください。具体的な負荷対速度の比率を綿密に計画します。注文書に署名する前に、交換用の機械コンポーネントが地域で入手可能であることを確認してください。
次の最善のステップは、直接的な行動です。今すぐ認定統合エンジニアにご相談ください。現在のシステムの毎日のエネルギー消費量を注意深く監査してください。あるいは、施設内に小規模な ZPA パイロット ゾーンを計画して、これらのパフォーマンスの主張を直接検証してください。
A: 寿命は通常、アクティブな稼働時間で測定され、多くの場合 15,000 時間から 20,000 時間以上の範囲になります。ランオンデマンド機能により、連続稼働モーターと比較してカレンダーの寿命が大幅に延長されます。モーターは製品が物理的に存在する場合にのみ作動するため、シフトごとの実際の磨耗は信じられないほど低いままです。
A: 標準ユニットは、カートン、トートバッグ、軽量商品専用に設計されています。通常、蓄積ゾーンごとに最大 50 ～ 100 ポンドを処理します。重量のあるパレットの取り扱いには、特殊な頑丈な産業用ローラーまたは従来の AC チェーン駆動システムが必要です。標準チューブに過負荷をかけると、直ちに内部ギアボックスの故障が発生します。
A: 基本的なゼロ圧力蓄積では必ずしも必要ではありません。最新の制御カードの多くは、ローカル ゾーン制御用のハードウェア ロジックを内蔵しています。センサー入力とモーター出力を独立して管理します。ただし、複雑な高速仕分けと広範な倉庫管理システム (WMS) の統合には、集中型 PLC が必ず必要になります。
