現在、エンジニアと調達チームは、ドライブ コンポーネントを指定する際に重大なジレンマに直面しています。適切な駆動メカニズムを選択することで、システム アーキテクチャ全体が基本的に形成されます。これはもはや、電源装置の構築によって決定される単なるデフォルトの選択ではありません。技術的なトレードオフを慎重に比較検討する必要があります。ゼロ圧力蓄積 (ZPA) コンベア システムを設計する場合でも、大型の商業用窓のシェードを指定する場合でも、この選択は重要です。 AC か DC かの決定により、安全プロトコルが決まります。また、配線の複雑さや制御の粒度にも直接影響します。ドライブが一致しないと、ハードウェアの早期障害が発生したり、ソフトウェアの統合が過度に複雑になったりすることがよくあります。このガイドでは、マーケティング上の主張を完全に取り除きます。 AC オプションと DC オプションの間の厳密な技術的な比較を提供します。この分析は、実装の現実と物理的なパフォーマンスの限界に厳密に基づいています。デューティ サイクル、ゾーニングのニーズ、既存のインフラストラクチャが最終的なエンジニアリングの選択にどのように影響するかを正確に学びます。
内部モーター アーキテクチャがあらゆるパフォーマンス指標を推進します。 AC 誘導モーターは、交流電流を利用して回転磁界を生成します。彼らには本質的に物理的なブラシがありません。このブラシレス設計により、一定の負荷に対して耐久性が高くなります。 DC モーターは永久磁石と電子整流を利用します。現代の産業用アプリケーションでは、ほぼ独占的にブラシレス DC (BLDC) テクノロジーが使用されています。

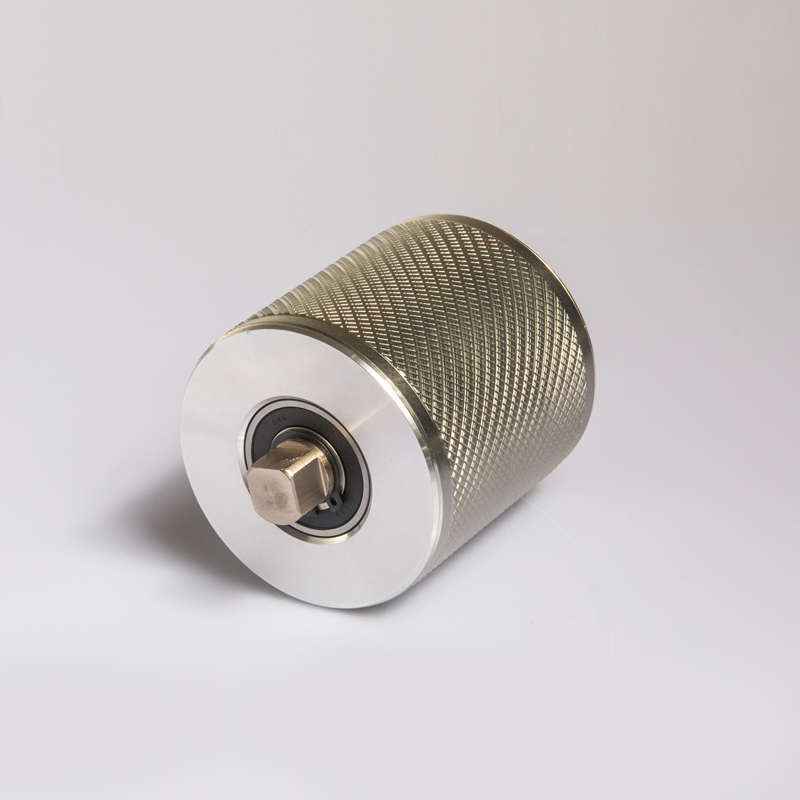

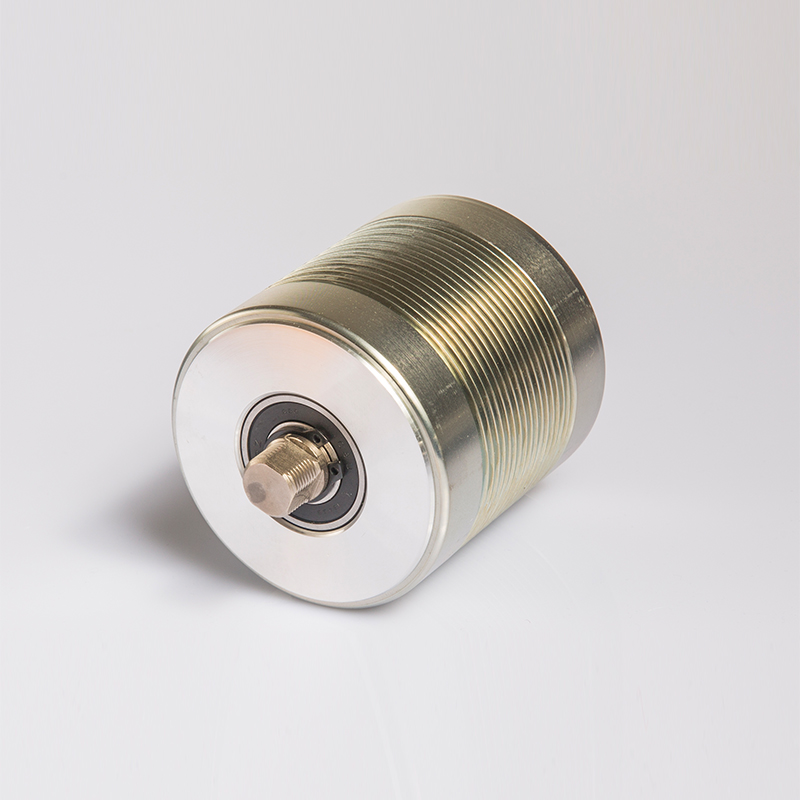

熱放散は、密閉された金属チューブ内のエンジニアリング上の主要な関心事のままです。 AC モーター駆動のローラー は、熱の蓄積を非常にうまく処理します。金属ケースはステーターの効率的なヒートシンクとして機能します。
AC プロファイルは標準線間電圧から直接動作します。通常、施設は 110V または 220V をユニットに直接供給します。電気周波数を変更することでモーターの速度を制御します。
DC プロファイルには降圧電力が必要です。ほとんどの商用セットアップでは、12V または 24V の電源が使用されます。電圧と電流を調整することで、正確な速度とトルクの制御を実現します。この変調は、高度な外部制御カードを通じて行われます。
ここで業界の一般的な前提を確認する必要があります。多くの技術者は、AC が常に優れた強度を提供すると考えています。これは根本的に間違っています。最新の BLDC テクノロジーは、卓越したトルク対サイズ比を実現します。コンパクトな 24V DC ユニットは、ピーク トルクにおいて古い AC ユニットに容易に匹敵します。ただし、AC テクノロジーは依然として、生の連続バルク移動の主要な標準です。
連続デューティ サイクルは重工業の操作を定義します。 AC モーターは、まさにこのような環境で優れた性能を発揮します。常時オン状態の間、内部熱をより適切に管理します。バルクマテリアルのハンドリングは、この熱安定性に大きく依存します。大型の商用建築用ブラインドも、この連続運転機能の恩恵を受けます。
電気的現実は物理的なインフラストラクチャを決定します。長いケーブル配線は大規模な物流施設を悩ませています。 DC ケーブルは、長距離では大幅な電圧降下を受けます。 AC 120V または 240V を使用すると、この特定の問題は完全に解消されます。機械力を失うことなく、単一の中央ブレーカー パネルから広範なユニットのラインに電力を供給できます。
過酷な環境ではシンプルさが重要です。一部のアプリケーションでは、単にオンとオフの状態が必要です。ペイロードは、予測可能な 1 つの固定速度で移動します。 AC ドライブは複雑なデジタル制御カードを回避します。電気キャビネットから不要なロジックボードを排除します。
ただし、特定の制限があることを認識する必要があります。基本的な AC セットアップにはネイティブのダイナミック ブレーキはまったくありません。プロセスで速度調整が必要な場合は、可変周波数ドライブ (VFD) を取り付ける必要があります。 VFD を追加すると、パネルの設置面積が増加し、プログラミングが複雑になります。
電気仕様の内訳
| パラメータ | AC 誘導モーター | ブラシレス DC モーター |
|---|---|---|
| 電圧供給 | 110V / 220V / 480V | 12V / 24V / 48V |
| 距離許容差 | 優れた (最小限のドロップ) | 悪い (距離によるドロップが大きい) |
| 継続的な勤務 | 優れた熱管理 | 中程度 (特別な冷却が必要) |
| スピードコントロールネイティブ | いいえ (VFD が必要) | はい (PWM コントローラー経由) |
現代のイントラロジスティクスはデジタルゾーニングに大きく依存しています。 24V DC モーター駆動のローラーは、 ゼロ圧力蓄積 (ZPA) の中枢神経系として機能します。 DC システムはオンボード ロジック カードとネイティブにペアリングします。彼らは高度にインテリジェントなゾーンを作り出します。荷物は衝突することなくスムーズにラインを移動します。
安全コンプライアンスは、DC の設置に非常に有利です。世界的な電気規格では、12V および 24V システムは安全超低電圧 (SELV) として分類されています。
音響は商業環境において非常に重要です。 DC モーターは、誘導モーターに比べて著しく静かに動作します。プログラム可能なスムーズなランプアップおよびランプダウンのプロファイルを提供します。この特定の音響プロファイルは、オフィスの窓のブラインドにとって重要であることがわかります。静かな倉庫ピッキングゾーンでは、より低いデシベル出力も求められます。
実装のリスクは完全に電源管理に関係します。 DC は外部電源に大きく依存します。電源ユニットの仕様が不十分だと、ピーク負荷時にシステム全体に障害が発生します。エンジニアは、変圧器を指定する前に、合計の同時ピークアンペア数を慎重に計算する必要があります。
ハードウェアの導入は 2 つのテクノロジー間で大幅に異なります。 AC ユニットの設置には資格のある電気技師が厳密に必要です。高電圧の配線には、地域の電気規則を厳守する必要があります。逆に、DC ユニットを使用すると、安全なプラグアンドプレイの設置が可能になります。一般の技術者は、標準化された低電圧ケーブルを使用して、これらを迅速に導入できます。
インフラストラクチャは導入のタイムラインを決定します。 AC セットアップには硬質金属または PVC 導管が必要です。耐久性の高い機械式接触器が必要です。高電圧リレーは、制御盤内でかなりのスペースを占めます。リバース回路を作成すると、物理的な配線が複雑になります。
DC セットアップでは、回線に沿って分散された局所的な電源が必要です。専用のデジタル制御ケーブルを使用します。最新のネットワーク ゲートウェイと簡単に統合できます。倉庫内の PROFINET または EtherCAT に直接接続できます。住宅オートメーション用の Zigbee または Z-Wave にリンクできます。
メンテナンスプロファイルは時間の経過とともに大きく異なります。 AC リレーには物理的な機械的磨耗が発生します。金属接点は数千回のサイクル後に穴が開き、劣化します。 DC コントローラーはソリッドステート電気コンポーネントを使用します。 MOSFET は、物理的な動作を行わずに電力スイッチングを処理します。ブラシレス DC モーターは、驚くべき機械的寿命を実現します。ただし、デジタル制御カードは依然として突然の電気サージの影響を受けやすいです。
ドライブの機能を実際のビジネス成果にマッピングするには、検証可能なチェックリストが必要です。ハードウェア仕様を最終決定する前に、次の基準に従ってください。
アプリケーションマトリックスチャート
| シナリオ | 主な要件 | 推奨ドライブ | 動作する理由 |
|---|---|---|---|
| 産業用バルク輸送 | 重量パレットの連続移動 | ACドライブ | 膨大な熱負荷と連続的な固定速度動作をシームレスに処理します。 |
| 物流仕分け | 可変速度とルーティング | DCドライブ | デジタル ゾーニングと ZPA の統合により、衝突のないパッケージ処理が可能になります。 |
| 商業用新築ブラインド | 極端な生地重量 | ACドライブ | 電圧降下を起こすことなく、既存の配線済みの建物インフラを活用します。 |
| スマートホームの改修 | サイレントオペレーションと自動化 | DCドライブ | 低電圧プロトコルとネイティブに統合し、サイレントなソフトスタートを提供します。 |
シナリオ A は産業用マテリアルハンドリングに焦点を当てています。重いパレットを連続的に移動する場合は、AC ドライブを選択する必要があります。シングルスピードの大量輸送を難なく処理します。分類と蓄積には DC ドライブを選択する必要があります。これらは、可変速パッケージ ルーティング アプリケーションで主流です。
シナリオ B は商業用および住宅用オートメーションを対象としています。窓の寸法が極端に大きい場合は、AC ドライブを選択してください。配線インフラストラクチャがすでに存在する場合、重い生地の重量を完璧に処理します。既存のスペースを改修する場合は、DC ドライブを選択してください。これらは、正確なスマートホーム プロトコルと美しく統合されています。静音動作を優先します。
最適な駆動メカニズムを選択するには、デフォルトの仮定を放棄する必要があります。 AC ドライブと DC バリアントのどちらを選択するかは、生の継続的なインフラストラクチャとインテリジェントなモジュール式制御のどちらを選択するかということになります。 AC は、固定速度の激しい長距離ランニングで威力を発揮します。 DC は、高精度、低電圧、高度にネットワーク化された環境で主流です。
特定のペイロード要件を注意深く監査してください。正確な重量の制約と寸法を計画します。利用可能な制御インフラストラクチャを徹底的に評価します。ベンダーの仕様を要求したり、RFQ を発行したりする前に、低電圧への対応状況を判断してください。事前に適切な評価を行うことで、コストのかかる導入の失敗を防ぐことができます。
A: はい、その可能性は十分にあります。ただし、中間ブリッジ ハードウェアが必要です。スマート リレー、VFD、または特殊なモーター コントローラー インターフェイスを取り付ける必要があります。これにより、ネイティブのデジタル DC システムと比較して、大幅な遅延と物理的な複雑さが追加されます。
A: 一般的にはそうです。 DC ブラシレス モーターは、動作にパルス幅変調を利用します。これにより、ソフト スタートおよびソフト ストップのプログラミングが可能になります。 AC モーターの作動に伴う機械的なカタカタ音や低周波ハム音を完全に排除します。
A: DC システムは、電気距離が長いと重大な電圧降下が発生します。電源装置はドライブのすぐ近くに配置する必要があります。 AC システムは、パフォーマンスの低下を引き起こすことなく、中央のブレーカーから直接長いケーブル配線を維持できます。
A: どちらの形式も機械的寿命が長く、多くの場合 50,000 時間を超えます。 AC モーターは非常に堅牢で、電子部品の故障が少なくなります。 BLDC モーターは物理的なブラシの摩耗を排除しますが、外部制御カードの耐久性に大きく依存します。
