従来のコンベヤ システムは、中央ドライブ、複雑なベルト、空気圧に大きく依存しています。これらの老朽化したアーキテクチャにより、倉庫フロア全体に重大な単一障害点が生じます。彼らは常に膨大な量のエネルギーを浪費します。また、重要な繁忙期にはレイアウトの柔軟性が大幅に制限されます。今日、最新のマテリアルハンドリングでは、優れたモジュール性と厳格なエネルギー効率が求められています。施設は従来の連続稼働システムから急速に移行しつつあります。彼らはインテリジェントな分散型ドライブ技術に向かって進んでいます。変動する運用需要に即座に適応できるように構築された堅牢なコンポーネントが必要です。この記事では、最新のドライブ ユニットの基本的な仕組みを定義します。当社は、施設のスループットと全体的なライン効率に対する直接的な影響を客観的に評価します。これらのインテリジェントなコンポーネントが時代遅れの機械リンクを効果的に置き換える方法を学びます。最後に、明確な段階的な評価フレームワークを提供します。これを使用して、この分散型アーキテクチャが今後のマテリアル ハンドリングのアップグレードに正確に運用的に適合するかどうかを判断できます。

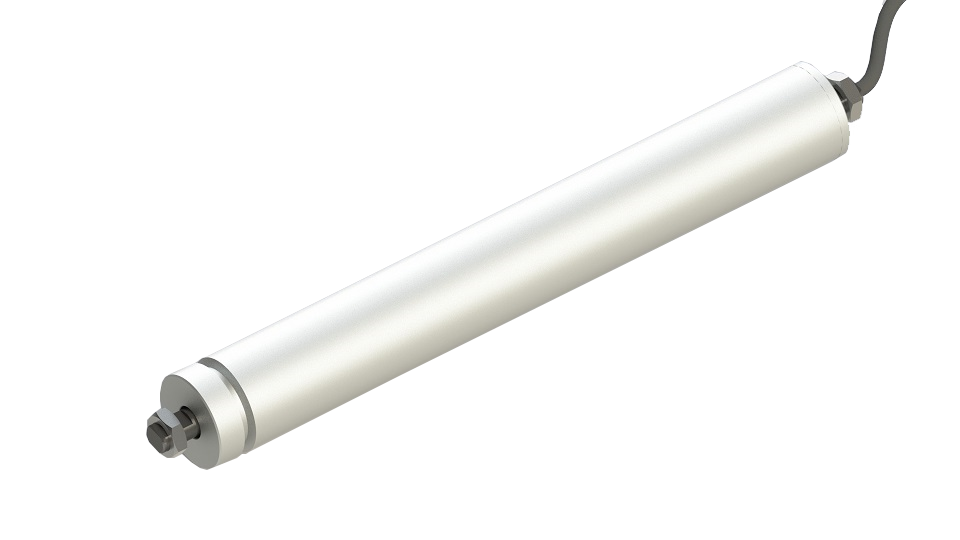

滑らかな外側のスチールチューブの内側には、高度に設計された内部エコシステムがあります。コンパクトなブラシレスDCモーターを巧みに内蔵しています。また、高精度の遊星ギアボックス、専用の制御回路、耐久性のある内部ベアリングも搭載されています。このカプセル化された設計は、敏感な電子部品を外部の厳しい塵、湿気、偶発的な衝撃から完全に保護します。ブラシレス モーターの設計には物理的なブラシがないため、優れた寿命が保証されます。従来の物理ブラシは通常、時間の経過とともに磨耗し、不要な内部熱が発生して損傷を与えます。
この分散型電力アプローチと標準的なレガシー システムを強く対比する必要があります。古い連続運転ラインでは通常、1 つの巨大な中央 AC モーターが使用されます。この 1 つのモーターが、重くて長いベルトや、数百フィートにわたって連続的に動くチェーンを盲目的に引っ張ります。私たちは現在、明らかに異なる、高度にモジュール化されたアプローチを採用しています。単一の 電動ローラーが 、特定の小さな物流「ゾーン」のインテリジェントなマスター ドライブとして機能します。これは、隣接する動力のない複数のアイドラー ローラーに機械的にリンクされています。シンプルなウレタン O リングまたは耐久性のあるポリ V ベルトを使用して、回転運動を局所ゾーン全体に効率的に伝達します。
この高度に分散化された機械的方法を採用することにより、施設の中央圧縮空気システムへの依存が完全に排除されます。空気圧停止シリンダーは、時間の経過とともに目に見えない漏れが発生することがよくあります。多忙な施設エンジニアリング チームによる継続的で退屈なメンテナンスが必要です。空気圧機構を完全に取り除くと、機械的な複雑さが即座に顕著に軽減されます。継続的な施設インフラストラクチャのコストを大幅に削減します。マテリアルハンドリング作業が完全に電動化されます。自動ハンドリング ラインの各足元を細かく制御することができます。
新しいハンドリングラインに数十の個別の 電動ローラー とローカライズされた制御カードを装備すると、ハードウェアの初期コストが高くなるのは間違いありません。大型の中央 AC モーター 1 つと非常に長いゴム ベルトを 1 つ購入する方が、調達時に前もって安く見えることがよくあります。ただし、長期運用支出 (OPEX) を大幅に削減することで、この初期資本支出 (CAPEX) を正当化できます。また、システムのアクティブな運用期間にわたって、検証可能な大幅なエネルギー節約も得られます。空のコンベア ベルトを継続的に移動させるためだけに、高い公共料金を支払う必要が根本的になくなります。
これらの多大な運用上の利点を最大化するには、適切なプログラマブル ロジック コントローラー (PLC) の統合が厳密に必要です。ローカライズされた制御カードと非常に堅牢なセンサー ネットワークを適切に実装する必要があります。これは決して単純でガイドのない機械的な改修ではありません。基本的には、物理的なマテリアル ハンドリング ハードウェアと並行して、インテリジェントな電気 IT ネットワークを設置することになります。エンジニアリング チームは、ネットワークの切断、通信ケーブル、ローカル DC 電源の配置を綿密に計画する必要があります。エンジニアは論理自動化ゾーンを慎重にマッピングする必要があります。これらにより、メイン制御ソフトウェアは、複雑な倉庫迂回エリアを経由して荷物を完璧に配送する方法を正確に認識できるようになります。
私たちは、技術的な運用能力に関する厳格な客観的信頼性を維持しなければなりません。標準の分散型 DC ユニットは、プラスチックのピッキング トート、輸送用カートン、および標準的な軽量倉庫パレットに非常に理想的です。ただし、極端に負荷の高い大量の取り扱い環境には適さない場合があります。未処理の研磨材、巨大なスチールコイル、またはギザギザの重い緩んだ部品を移動するには、高度に専門化された機械工学が必要です。これらの極度の重工業アプリケーションは、通常、典型的な分散型 DC セットアップ パラメータの範囲外となります。
アップグレードされた施設では、根本的かつ永続的なメンテナンス文化の変化が起こります。運用チームは、従来の煩雑な機械維持から急速に離れています。錆びたドライブチェーンに常に注油したり、伸びて軋むベルトに張力をかけたりすることは永久にやめられます。代わりに、チームは電気およびデジタルの診断メンテナンスに急激に方向転換します。技術者は、ネットワークに接続されたコントロール カードのトラブルシューティングに貴重な時間を費やします。彼らは、面倒なグリース ガンや大型の工業用レンチの代わりに、デジタル マルチメーターと診断用ラップトップを使用しています。
アップグレードする前に、次の基本的な実装上の現実を考慮してください。
適切な DC ドライブ コンポーネントを選択するには、系統的なエンジニアリング優先のアプローチが必要です。単に仕様を推測したり、物理的な寸法だけを照合したりすることはできません。運用を確実に成功させるために、これらの個別の技術的評価パラメータに従うことを強くお勧めします。
ローラーの内部遊星ギアボックス比を、施設に必要な物理スループットと厳密に一致させる必要があります。このスループットはフィート/分 (FPM) で測定されます。さらに、特定の各移動ゾーンの最大静的耐荷重を確認する必要があります。高速内部ギアボックスは優れた FPM を実現しますが、重要な始動トルクが大幅に犠牲になります。逆に、高トルクのギアボックスは重いパレットを楽に移動させますが、動作は大幅に遅くなります。特定の毎日の積載量に合わせて、完璧な機械的バランスをとらなければなりません。最も重い運用可能なカートンを最初にプロトタイプ ゾーンで物理的にテストすることを強くお勧めします。
標準の 24V システムと最新の 48V システムをいつ指定するかを正確に把握する必要があります。 24V アーキテクチャは、標準的な軽量の電子商取引パッケージング ラインに最適です。逆に、より重い連続荷重や完全な標準パレットには、効率的な 48V システムを戦略的に選択する必要があります。 48V オプションでは、非常に長いコンベア稼働時の電圧降下が大幅に減少します。これにより、大型の電源をより遠くに配置できるため、設置にかかる時間を大幅に節約し、高価な銅配線コストを節約できます。
法的に必要な場合は、耐久性のあるステンレス鋼構造と厳格な侵入保護 (IP) 定格を指定する必要があります。標準的な屋内の温度管理された倉庫では通常、一般的な浮遊粉塵を遮断するために標準の IP54 定格が必要です。ただし、食品および飲料加工センターでは、厳格な IP66 以上の評価が要求されます。これらの堅牢な定格により、敏感な内部電子機器が毎日の高圧化学洗浄に耐えることが保証されます。これらは、深層冷蔵保管や厳格な医薬品コンプライアンス基準にとって、依然として極めて重要です。
特定のハードウェア ベンダーの特殊な制御カードがシームレスに統合されていることを確認します。施設の既存の倉庫管理システム (WCS) と明確かつ迅速に通信する必要があります。選択した標準産業用通信プロトコルとの互換性を明確に検証する必要があります。最も一般的な最新のプロトコルには、EtherCAT、PROFINET、Modbus TCP などがあります。このネットワーク互換性を徹底的に検証しないと、最終試運転段階でソフトウェア統合に大幅な遅れが生じます。
| 評価基準 | 主要なエンジニアリング上の考慮事項 | 理想的な運用シナリオ |
|---|---|---|
| 速度とトルクの比 | 内部ギアボックスの出力を最大負荷質量に一致させる | 重いパレットの移動と軽量トートの迅速な仕分け |
| 動作電圧レベル | DC24V と DC48V の配電ネットワークの選択 | 長い配線に 48V を導入して、深刻な電圧降下を最小限に抑える |
| IP / ウォッシュダウン評価 | 液体や細かい粉塵の侵入による損傷の防止 | 食品グレードの衛生的な化学洗浄エリアには IP66+ を選択 |
| プロトコルの互換性 | EtherNet/IP、PROFINET、または EtherCAT 標準に適合 | 既存の中央 PLC ネットワークへのシームレスな統合を確保 |
最新の分散型ドライブ ユニットは、単なる機械的なハードウェア コンポーネントではありません。これは、真にインテリジェントなモジュール式マテリアル ハンドリングに向けた、基本的かつ永続的なアーキテクチャの移行を表しています。従来の連続稼働システムは、世界的に最新の配送センターから徐々に廃止されつつあると私たちは見ています。現在の施設では、モジュール式の絶対的な柔軟性と日常のエネルギー浪費を最小限に抑えるために構築された機器が厳しく求められています。
エンジニアリング チームと運用チームには、まず現在の電力消費量を注意深く監査することをお勧めします。稼働月全体にわたって、ジャム関連の毎日のダウンタイムを正確に追跡する必要があります。この客観的なデータを使用して、経営幹部向けの説得力のある内部投資収益率モデルを構築します。隠れた機械的摩擦損失を真に理解すると、決定は信じられないほど明確になります。今すぐ、認定統合スペシャリストに連絡して、詳細なエンジニアリングに関するコンサルティングを依頼してください。分散型システムのアップグレードの正式な計画を開始するには、包括的な技術仕様シートをリクエストしてください。
A: はい、ただし、事前の綿密な計画が必要です。通常は、部分的に機械的に交換するのではなく、ストレート ドライブ セクション全体を交換します。また、新しい低電圧 DC 配線を配線し、既存の鉄骨機械フレームの横に分散型制御カードを設置する必要があります。
A: 平均故障間隔 (MTBF) の評価は非常に優れています。通常、数万の稼働時間で簡単に評価されます。ただし、この驚異的な寿命は、規定された積載量制限を厳守し、連続デューティ サイクルを適切に管理することに大きく左右されます。
A: いいえ、集中圧縮空気の必要性が完全に排除されます。これらにより、ハンドリングライン全体が高効率な全電気動作に移行します。これにより、従来の空気圧停止シリンダーに強く関係していた複雑な機械的メンテナンスと永続的なエネルギーの浪費が直接排除されます。
A: エンジニアリングによって正しく指定されている場合、凍結環境において非常に優れた性能を発揮します。メーカーは、特定の低温潤滑剤と特殊な内部ベアリングを直接供給します。これにより、内部ギアボックスのグリースが濃くなり、氷点下の用途で DC モーターが停止するのを注意深く防ぎます。
