産業用通信が単純な IT の後付けとして機能することはほとんどありません。これは、総合機器効率 (OEE) を決定する重要な運用上の依存関係として機能します。デバイスが通信する方法によって、プラント全体のパフォーマンスが決まります。
高性能 モータードライブは、 絶縁されると強力なリターンを提供できなくなります。プロトコルが一致しないと、潜在的な PLC ハンドシェイクが発生します。これらは深刻なデータボトルネックを引き起こし、非常に困難なトラブルシューティングシナリオを引き起こします。ネットワークが基本的なトラフィックを処理できない場合、エンジニアは断続的な障害の診断に苦労することがよくあります。
適切な通信インターフェイスを選択するには、既存の制御アーキテクチャ、特定のデータ スループット要件、および長期的な拡張性のバランスをとる必要があります。複雑なアプリケーションを保護しながら、単純なアプリケーションの過剰なエンジニアリングを避ける必要があります。このガイドでは、産業用ネットワーク ハードウェアを自信を持って指定するために必要な正確なプロトコル、トポロジ、意思決定フレームワークについて説明します。
成功する産業コミュニケーションの定義は、明確で測定可能な結果から始まります。良好な接続により、試運転速度が大幅に短縮されます。正確な動作に対する確定的な応答時間を保証します。また、異常が発生した場合には、迅速な障害回復が保証されます。管理者は、技術者が障害が発生したノードをどれだけ早く交換して運用を再開できるかに基づいてネットワークを評価する必要があります。
統合が不十分だと、大きなペナルティが伴います。統合のボトルネックは、イライラするポーリング遅延として現れます。コントローラーはドライブの応答を待つのに苦労します。電子データシート (EDS) または一般ステーション記述 (GSD) の不一致は、即座に設定に問題を引き起こす原因となります。プロトコル変換の遅延により、高速ソート アプリケーションに許容できない遅延が生じます。互換性のないネットワークをブリッジするゲートウェイは、多くの場合、根底にある通信の切断を隠します。
運用データに対する視点を変える必要があります。ネットワーク トラフィックを単純な「開始/停止/速度」コマンドとして扱うと、システムの可能性が制限されます。データは強力な資産として機能します。最新のネットワークにより、継続的な状態監視が可能になります。これらは、ライブ電流描画メトリクスを PLC に直接ストリーミングします。予知保全アルゴリズムのために熱データを収集します。致命的な故障によってラインが停止するずっと前に、機械的摩耗を検出できます。

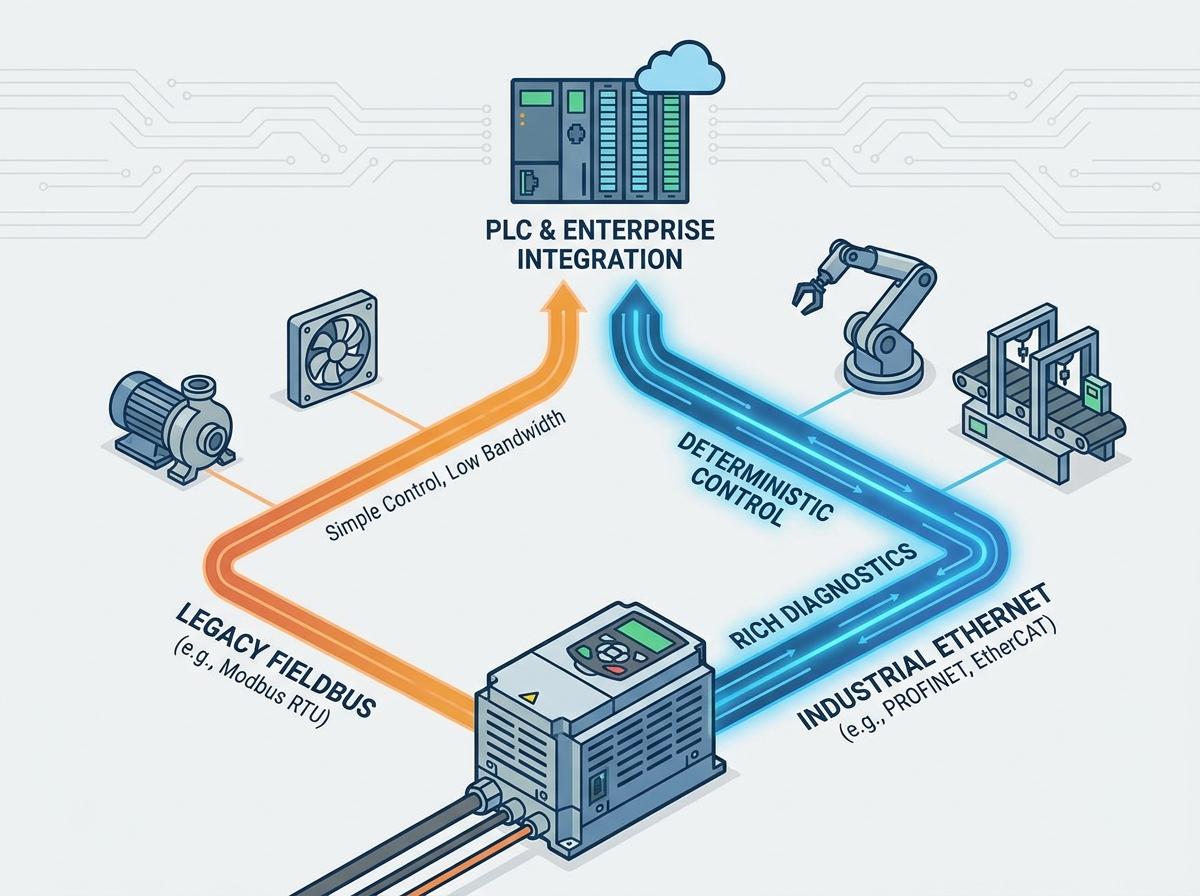

エンジニアは、従来のシリアル ネットワークと最新のイーサネット プロトコルのメリットについて常に議論しています。どちらのオプションも、現代の製造現場全体で異なる役割を果たします。それらの固有の強みを理解することで、コストのかかる仕様ミスを防ぐことができます。
Modbus RTU、PROFIBUS、DeviceNet などのネットワークは自動化の基盤を構築しました。信じられないほど低いハードウェアコストを提供します。電気的にノイズの多い環境でも高い信頼性を維持します。フィールドバス技術は、基本的な可変周波数ドライブ (VFD) 速度制御に十分な帯域幅を提供します。
ただし、従来のオプションには厳しい制限があります。彼らは帯域幅が大幅に制限されているという問題に悩まされています。ボーレートが遅いと、迅速なデータ交換が妨げられます。多軸同期のためにこれらのネットワークを拡張することは、非常に困難であることが判明しています。最新の診断ペイロードを効率的に処理できません。
PROFINET、EtherNet/IP、EtherCAT、および Modbus TCP が新しい機器の設置の大半を占めています。非常に高い速度を実現します。これらは、要求の厳しいサーボ アプリケーションにとって重要な決定的なパフォーマンスを保証します。これらのプロトコルは、リング、スター、ツリー構造を含む複雑なネットワーク トポロジをサポートします。これらは、より広範なプラント監視システムにスムーズに統合されます。
トレードオフを考慮する必要があります。イーサネットには、より高い初期コンポーネントコストが必要です。より厳格なIT/OTセキュリティ管理が求められます。標準のイーサネット ケーブルは、シールドが不適切な場合、電磁干渉 (EMI) の影響を受ける可能性があります。計画者は、高圧線から慎重にケーブルを配線する必要があります。
プロトコルの選択を精度要件に直接適合させます。簡単なステータス監視には、標準の TCP/IP イーサネットを使用します。 EtherCAT などの確定的なイーサネット プロトコルを導入して、マイクロ秒レベルのモーション同期を実現します。利用可能な最速の標準を盲目的に追求するのではなく、実際のプロセスの要求に合わせてハードウェアを調整します。
| プロトコル カテゴリの | 例 | 主な利点 | 主な制限事項 | 理想的なアプリケーション |
|---|---|---|---|---|
| レガシーフィールドバス | Modbus RTU、PROFIBUS | ノイズ耐性、低コスト | 帯域幅が狭く、速度が遅い | シンプルなポンプ、ファン、スタンドアロン VFD |
| 標準産業用イーサネット | Modbus TCP | 簡単なIT統合、迅速な統合 | 厳密な決定論に欠ける | プロセス制御、SCADA監視 |
| 決定論的イーサネット | PROFINET IRT、EtherCAT | マイクロ秒の同期 | コンポーネントのコストが高くなる | 多軸ロボティクス、高速パッケージング |
コンベヤラインが無秩序に広がると、分散制御特有の課題が生じます。従来の中央制御キャビネットには大規模なケーブル配線が必要です。数千平方フィートにわたる仕分け施設には、よりスマートなアーキテクチャが必要です。制御ノードを分散化すると、パネルの設置面積が大幅に削減されます。
電動ローラードライブ を統合すると 、マテリアルハンドリングのレイアウトが変わります。これらのデバイスには、ローラー ハードウェアに直接通信ノードが組み込まれています。集中型の VFD キャビネットが不要になります。行動の瞬間にインテリジェンスを配布します。
デイジーチェーン トポロジは、このような環境で優れています。ラインネットワークは、1 つのローラーを次のローラーに直接接続します。この構造により、ケーブル全長が大幅に短縮されます。技術者は単一の物理的なラインに従って作業するため、トラブルシューティングが簡素化されます。ただし、1 本のワイヤが断線すると、下流のデバイスに障害が発生する可能性があります。エンジニアは、クリティカル ゾーンにリング トポロジを使用してこのリスクを軽減します。
新しい単一ケーブル ソリューションは、設置速度に革命をもたらします。 EtherCAT P のようなテクノロジーにより、電力供給と高速通信が 1 本のケーブルに統合されます。 IO-Link は、単純なセンサーおよびアクチュエーター ネットワークに対して同様の目的を果たします。個別の電源線とデータ線を引くことなく、継続的な診断を提供します。分散ドライブ全体での診断の可視性を高めながら、設置の人件費を削減します。
現実世界の工場現場は過酷な環境です。機器は電気ノイズや持続的なサイバー脅威に耐える必要があります。これらの課題を予測することで、スムーズな試運転と信頼性の高い長期運用が保証されます。
ドライブは大量の電気ノイズを発生します。インバータのスイッチング周波数により、電磁干渉 (EMI) が発生します。このノイズにより、ネットワーク パケットが頻繁に破損します。グランド ループを排除することで、一般的なドライブから PLC へのタイムアウト エラーを防ぎます。シールド付きツイストペアケーブルを正しく取り付けてください。アース ストリップがキャビネットの入口点でケーブル シールドに直接接触していることを確認します。通信ワイヤをモーターの電源リード線から少なくとも 8 インチ離してください。
ネットワーク障害は必ず発生します。システムがこれらの障害をどのように報告するかによって、ダウンタイムの期間が決まります。診断の透明性に基づいてドライブを評価します。明確なプレーンテキストの障害コードを PLC または HMI にプッシュする必要があります。技術者は、手動による検索を必要とする不明瞭な 16 進コードを決して目にしてはなりません。 「ドライブ 4 の欠相」などの明確なメッセージにより、修復時間が即座に短縮されます。
ドライブを工場のネットワークに接続すると、重大なセキュリティ上の脆弱性が生じます。産業システムをターゲットとするハッカーは、セキュリティで保護されていないフィールド デバイスを悪用することがよくあります。最新の産業セキュリティ標準に照らしてドライブ通信モジュールを評価する必要があります。 IEC 62443 は、オートメーション ネットワークを保護するための堅牢なフレームワークを提供します。
ネットワークの健全性については依然として交渉の余地がありません。通信モジュール上の未使用の物理ポートを無効にします。マネージド産業用スイッチを利用して仮想ローカル エリア ネットワーク (VLAN) を実装します。ドライブ ネットワークを企業の IT トラフィックから完全に分離します。この分離により、マルウェアが運用テクノロジー環境に侵入するのを阻止します。
通信インターフェイスの選択は推測に頼るべきではありません。構造化された方法論に従うことで、ハードウェア機能とプロセス要件の整合性が保証されます。
| 評価基準 | 加重スコア | リングの考慮事項 |
|---|---|---|
| ネイティブ PLC 互換性 | 高い | プロトコルコンバータは必要ですか? |
| 事前に作成されたロジックブロック | 高い | AOI または GSDML ファイルはすぐに入手できますか? |
| 診断テキストの明瞭さ | 中くらい | プレーンテキストまたは生の 16 進コードを出力しますか? |
| セキュリティ規格（IEC 62443） | 中くらい | ポートの無効化とセキュアブートをサポートしていますか? |
通信ハードウェアは産業運動の中枢神経系として機能します。ネットワークの選択をコアエンジニアリングタスクとして扱うことで、致命的なコミッショニングの遅延を防ぐことができます。適切なインターフェースを選択することで、完璧な同期を確保しながら、貴重な予知保全データを利用できるようになります。
エンジニアは、現在の PLC 機能を積極的に監査する必要があります。モータードライブの仕様を最終決定する前に、過去のデータログの目標を確認してください。機械設計が完了するまでネットワーク プロトコルを選択しないでください。
次のプロジェクトに向けて早めに行動を起こしましょう。構想段階で専門のシステム インテグレーターに相談してください。互換性のあるドライブ ソリューションの詳細な技術仕様を確認してください。ネットワーク上のすべてのデバイスが同じ言語を流暢に話せるようにします。
A: はい。ただし、標準の TCP/IP トラフィックが確定的なモーション コントロール パケットを中断するのを防ぐために、マネージド産業用スイッチと慎重なネットワーク分離 (VLAN) が必要です。
A: Modbus RTU はシリアル接続 (RS-485) 上で実行され、速度は遅くなりますが、ノイズに対して堅牢です。 Modbus TCP は標準イーサネット上のプロトコルをカプセル化し、大幅に高速化され、最新のプラント ネットワークへの統合が容易になります。
A: 低電圧通信ケーブルを高電圧モーターのリード線から適切に分離し、シールド付きツイストペア ケーブルを使用し、ドライブを適切に接地し、PLC のネットワーク ウォッチドッグ/タイムアウト設定を確認してください。
A: IO-Link は、単純なコンポーネント (電動ローラー ドライブや小型 VFD など) のパラメータ化と診断には非常に効果的ですが、高精度の多軸サーボ同期に必要な決定的な速度が不足しています。
