現代のエンジニアリングでは、より高速で正確なモーション制御が求められています。機械的な故障を起こさずに限界を押し上げるシステムが必要です。従来のロータリー構成は、ボールネジ、ラックアンドピニオンのセットアップ、またはタイミング ベルトに大きく依存しています。これらの機械的リンケージは、必然的に摩擦、バックラッシュ、および長期にわたる磨耗を引き起こします。業界は、これらの頑固な物理的制限を克服するために、ダイレクトドライブ ソリューションへの移行を続けています。ハイエンド オートメーションでは、ダイレクト ドライブ リニア トポロジの採用が増加していると考えられます。
この移行は、エンジニアが複雑なスループットのボトルネックを解決するのに役立ちます。従来のロータリー アーキテクチャとダイレクト ドライブの代替アーキテクチャを比較します。重要なパフォーマンス指標、熱的制約、統合要件を評価する方法を学びます。当社の客観的な比較は、精度のしきい値と負荷プロファイルに基づいて最適なモーター タイプを指定するのに役立ちます。このガイドは、次の高精度アプリケーション設計に向けて自信を持ってエンジニアリング上の決定を下せるようにします。
従来の回転モーターのアーキテクチャは、二次的な機械的リンケージに大きく依存しています。エンジニアは通常、親ねじ、タイミング ベルト、またはギアボックスを使用して、回転運動を直線運動に変換します。すべての機械的リンケージにより、システムに固有の物理的制限が生じます。ギアが噛み合ったり、ベルトが伸びたりするたびに、摩擦、機械的弾性、微細な摩耗が発生します。これらの要素は時間の経過とともにシステムの精度を低下させます。また、生産中の致命的な機械的故障を防ぐために、頻繁なメンテナンスも必要です。

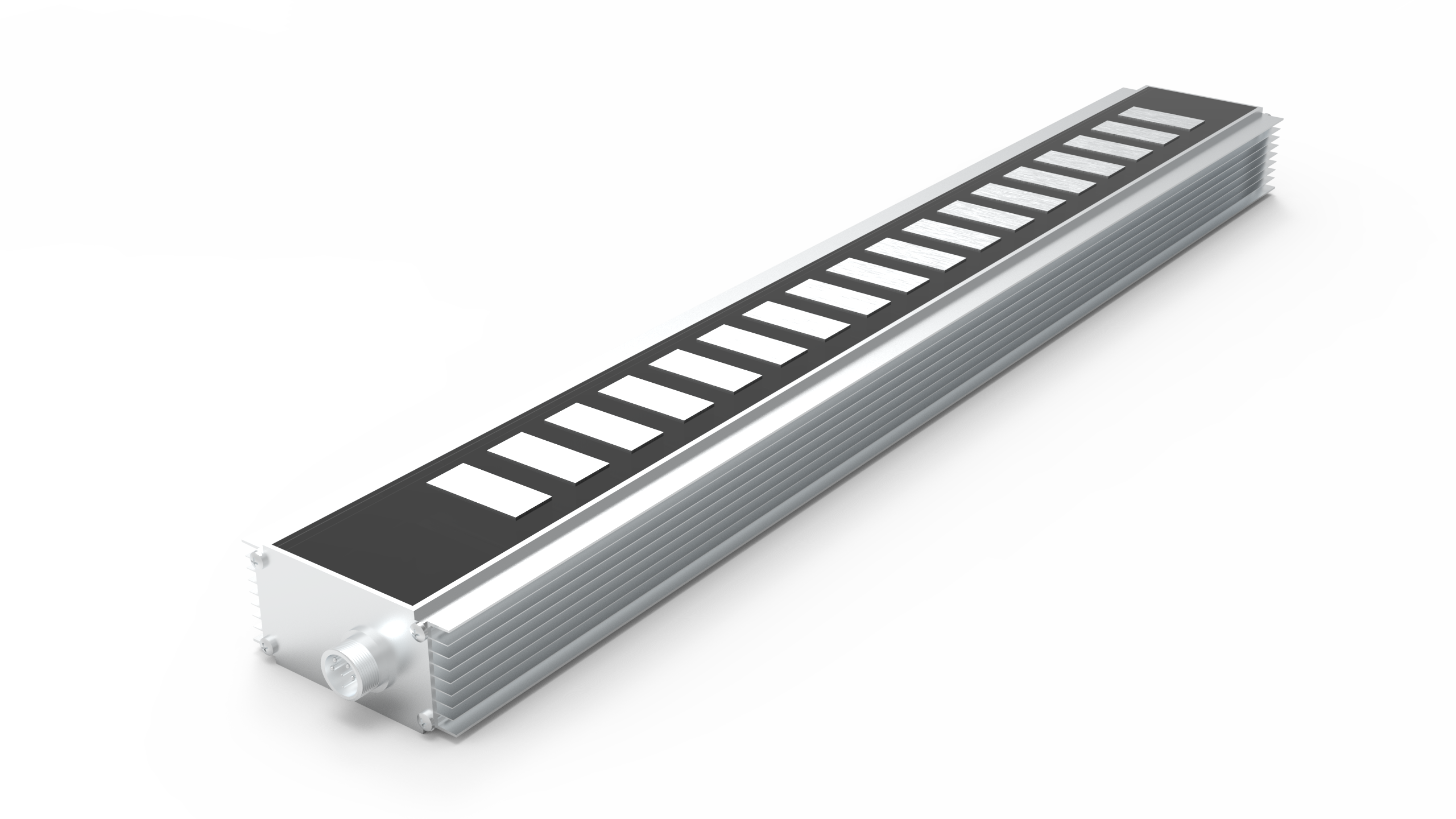

ダイレクトドライブアプローチにより、これらの二次的な機械変換コンポーネントが完全に削除されます。視覚化できます。 永久磁石リニア モーターは 、従来の回転モーターをスライスして平らに広げたものとしてステータは固定磁石トラックになります。ローターが可動フォーサーコイルとなります。電磁力がペイロードに直接かかります。中間の機械伝達を完全に排除します。
この構造の違いにより、工学上の大きな問題が解決されます。機械的な変換は、スループットと精度にとって重大なボトルネックとして機能します。高度な製造や半導体検査では、ナノメートルレベルの精度が求められます。ボールねじの機械的コンプライアンスにより、整定時間が許容できないほど長くなります。ダイレクトドライブ ソリューションでは、このコンプライアンスを排除します。これらにより、機械はインデックスをより速く作成し、より鮮明な検査画像を取得し、工場全体のスループットを大幅に向上させることができます。
位置決めの精度と再現性は、これら 2 つのテクノロジーの最も明確な違いを際立たせます。回転システムは、ネジのピッチ精度と機械的なバックラッシュによって厳しく制限されます。最高精度の研削ボールネジでも、高速運転時には熱膨張の影響を受けます。この膨張により機械的ピッチが変化し、サブミクロンの再現性が損なわれます。逆に、リニア ダイレクト ドライブ システムは、リニア エンコーダの分解能とコントローラの帯域幅に完全に依存します。位置フィードバック ループを歪める機械的なリンクがないため、真のサブミクロン精度を日常的に実現します。
速度と加速度のプロファイルも大幅に異なります。エンジニアは、ボールねじの臨界速度しきい値を回避するために、回転システムの速度に制限を設けることがよくあります。臨界速度を超えてネジを押すと、むち打ちや激しい振動が発生します。ダイレクトドライブ アーキテクチャは、機械的な回転制限による制限を受けません。速度は日常的に毎秒 5 メートルを超えます。さらに、10 G の加速度を容易に達成し、超高速のインデックス動作を可能にします。
力と荷重の処理特性は、特定の条件下で従来のシステムに有利です。ロータリーアーキテクチャは、ギア減速により優れた機械的利点を提供します。巨大で高摩擦の荷重を垂直または水平に移動することに優れています。ダイレクトドライブアーキテクチャは、信じられないほど高いピーク力を提供しますが、通常、ギア付きセットアップと比較して連続力密度は低くなります。エンジニアは、継続的な重負荷によるダイレクトドライブコイルの過熱を防ぐために、二乗平均平方根 (RMS) 力を注意深く計算する必要があります。
表: パフォーマンス指標の比較
| メートル法 | ロータリー モーター (ボールねじ) | 永久磁石リニア モーター |
|---|---|---|
| 位置決め精度 | バックラッシュとネジピッチによって制限される | エンコーダの解像度によってのみ制限される |
| 最大速度 | 通常 < 2 m/s (スクリューホイップ限界) | 定期的に > 5 m/s |
| 加速度 | 低から中程度 (1 ～ 2 G) | 非常に高い (> 10 G) |
| 連続力密度 | 高（減速機を活用） | 中程度（直接コイル加熱による制限あり） |
ダイレクトドライブ アーキテクチャでは、エンジニアリング上の注意深い監視が必要となる、実装に特有の課題が生じます。熱管理は、精密アプリケーションにとって依然として重要な懸念事項です。ダイレクトドライブ設定では、フォーサー コイルがペイロード キャリッジに直接結合されます。熱はすぐにアプリケーション構造に伝わります。この局所的な加熱により、精密工具の熱膨張が引き起こされます。エンジニアは、モーターとペイロードの間に取り付けられた強制空冷または専用の液体冷却プレートを使用して、このリスクを軽減します。
組み立て手順には厳格な安全プロトコルが必要です。鉄心フォーサと固定磁石トラックの間には高い引力が存在します。これらの力により、設置が大幅に複雑になります。技術者は、機械の組み込み中にこれらの磁気コンポーネントを不適切に取り扱うと、深刻な挟み込みの危険に直面します。コイルをトラックに嵌合するときは、非磁性シムと特殊なリギング ツールを使用する必要があります。
エンジニアはコギングトルクと力リップルも評価する必要があります。鉄心コイルが各磁極の上を通過する際にコギングトルクが発生します。これにより、極低速でぎくしゃくした動作プロファイルが作成されます。これに対処するために、ダイレクト ドライブ ソリューションを 2 つの主要なバリエーションに分類します。
システムの信頼性は、アーキテクチャの最終決定に大きく影響します。従来の回転システムは、非常にコモディティ化されたコンポーネントを利用しています。これらのコンポーネントは広く入手可能ですが、厳密なメンテナンス スケジュールが必要です。送りねじとリニアベアリングには定期的な注油間隔が必要です。摩耗した機械部品の定期的な交換を計画する必要があります。この計画的なダウンタイムにより、24 時間 365 日のハイサイクルな運用環境が中断されます。潤滑スケジュールを見誤ると、システムが急速に劣化します。
ダイレクトドライブ構成は、機械のメンテナンス哲学の根本的な変化を表しています。これらのシステムは真の非接触動作を利用しているため、機械的磨耗は事実上排除されます。接触する部品はペイロードを支えるリニアガイドベアリングのみです。激しい加速下で動作するボールねじに特有の急速な劣化を回避できます。
ただし、非接触モーションを実装するには、特殊なコンポーネントの統合が必要です。 リニア モーター には、移動距離全体にわたって高精度の光学式または磁気式リニア スケールが必要です。また、ストローク全体にわたる希土類磁石のトラックも必要です。これらのシステムはほとんどメンテナンスフリーですが、初期の統合には高い精度が必要です。適切に取り付けられたダイレクトドライブユニットは、機械的介入なしで数千時間の動作時間にわたって優れた長期信頼性を提供します。
フォーム ファクターのサブ分類を理解すると、特定の使用例に適したハードウェアを最終候補に挙げるのに役立ちます。市場では主にフラット アーキテクチャとチューブラー アーキテクチャが提供されています。それぞれが異なる運用目的を果たします。

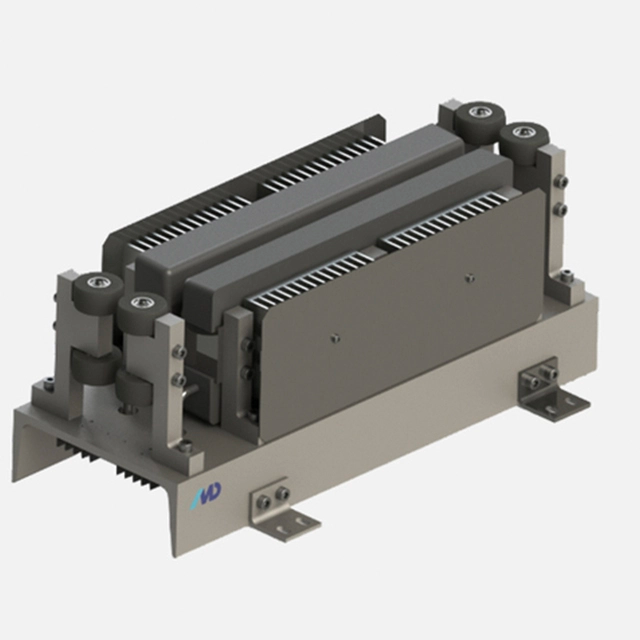

フラットまたは U チャネル アーキテクチャが超高精度セクターを支配しています。鉄のない U チャネル設計により、コイルとトラック間の引力が排除されます。この構造の選択により、ベアリングの負荷が軽減され、力のリップルが完全に排除されます。極めて高い精度、低質量のペイロード、および完全な速度安定性を必要とするアプリケーションには、このフォーム ファクターを指定する必要があります。半導体リソグラフィーおよび光学検査機は、ほぼ独占的にフラットアイロンレス設計を採用しています。
管状リニア シャフト アーキテクチャは、まったく異なる価値提案を提供します。希土類磁石をステンレスチューブの中に封入したモデルです。フォーサーコイルはこのシャフトの周りを完全に包み込みます。この設計は本質的に極端な半径方向の引力を打ち消し、組み立てをより安全にします。チューブラー モデルは、従来の空気圧シリンダーの優れたドロップイン代替品として機能します。さらに、それらは本質的に環境汚染物質を防ぐのが容易です。多くのチューブラー バリエーションは IP67 または IP69K ウォッシュダウン準拠を達成しています。そのため、食品加工、包装、および平らな磁気トラックが破壊的な鉄の破片を引き寄せる可能性がある過酷な産業環境に最適です。
ロータリー モーションとダイレクト ドライブ モーションのどちらを選択するかは、結局のところ、物理学を特定のアプリケーション要件に合わせて調整することになります。単一のテクノロジーが普遍的なソリューションとして機能することはありません。負荷、精度のしきい値、環境上の制約を評価する必要があります。仕様プロセスを通知するには、次のガイドラインを使用してください。
メカニカルトランスミッションとダイレクトドライブのどちらを選択するかで、一般的にどちらのテクノロジーが優れているかが決まることはほとんどありません。モーターの物理特性をアプリケーションのバックラッシュ許容値、必要なスループット、および環境制約に注意深く適合させる必要があります。従来のセットアップは、引き続き高トルク、重量物の用途で主流を占めています。ただし、ダイレクトドライブ アーキテクチャは、高度な自動化タスクにおいて比類のない速度、サブミクロンの精度、非接触の信頼性を実現します。
次のステップでは、実際のシステム評価が必要です。まず、ピーク加速度や連続 RMS 力など、正確な動作プロファイルを計画します。次に、安全な動作温度を確保するために、特定のデューティ サイクルに基づいて熱シミュレーションをリクエストします。最後に、サイジング計算マトリックスを利用して、ボールねじとダイレクトドライブステージの間で予想される整定時間を比較します。厳密なフロントエンド シミュレーションにより、正確なエンジニアリング上の課題に対して完璧なアーキテクチャを指定できることが保証されます。
A: いいえ。ダイレクトドライブであり、ギアやボールネジなどの機械的な伝達コンポーネントがないため、動作プロファイルからバックラッシュが本質的に排除されます。
A: 本質的にはそうではありません。摩擦によってセルフロックできるリードスクリューとは異なり、外部の空気圧ブレーキまたは磁気ブレーキを統合しない限り、リニアモーターは電力損失時に垂直方向の負荷を低下させます。
A: それは特定のデザインによって異なります。露出した平らな磁石トラックは鉄粉塵を引き寄せ、急速な故障を引き起こす可能性があります。過酷な環境の場合は、IP 定格の保護カバーを使用する密閉型の管状アーキテクチャまたはシステムを指定する必要があります。
