従来のモノリシック AC コンベヤ システムは、かつて資材運搬業界を支配していました。現在、現代の倉庫物流がモジュール式の分散型設計に移行するにつれて、これらの企業は急速に脇に追いやられています。高スループットのフルフィルメントを管理する施設は、迅速に拡張し、日々変動する需要に適応するというプレッシャーの高まりに直面しています。また、厳密なエネルギー節約と倉庫フロアの周囲騒音プロファイルを著しく低くすることを優先した堅牢なソリューションも必要です。こうした厳しい運用上のプレッシャーが広く採用されるようになりました。 により、世界の配送センター全体でこの記事では、これらの最新の低電圧システムへのアップグレードによる中核となるエンジニアリングの成果を客観的に評価します。具体的な運用上の制限と、それをアクティブ フロアに実装する際の実際の現実を明らかにします。 24V または 48V アーキテクチャへの技術的な移行をガイドし、設置時に注意すべき点を説明します。最後には、マテリアルハンドリングのワークフローを完全に最適化する方法を理解できるようになります。 DC モーター駆動ローラー(MDR)
従来のマテリアル ハンドリング システムは、集中型 AC モーターに大きく依存しています。これらの巨大なパワー ユニットは、長いゴム ベルトやスチール チェーンを駆動します。実際の製品の流れに関係なく、グリッドから継続的に大電力を引き出します。この従来のアーキテクチャでは、大幅な非効率が生じます。 1 つの小さなカートンを動かすだけでも、単一の AC モーターで機械的リンケージ全体の巨大な摩擦を克服する必要があります。さらに、こうしたモノリシックなセットアップでは、危険な単一障害点が発生します。中央の駆動モーターが過熱したり、主ベルトが切れたりすると、コンベヤライン全体が停止します。施設管理者は、デッドゾーンを回避できないため、ホリデーシーズンのピーク時に大きなボトルネックに直面します。

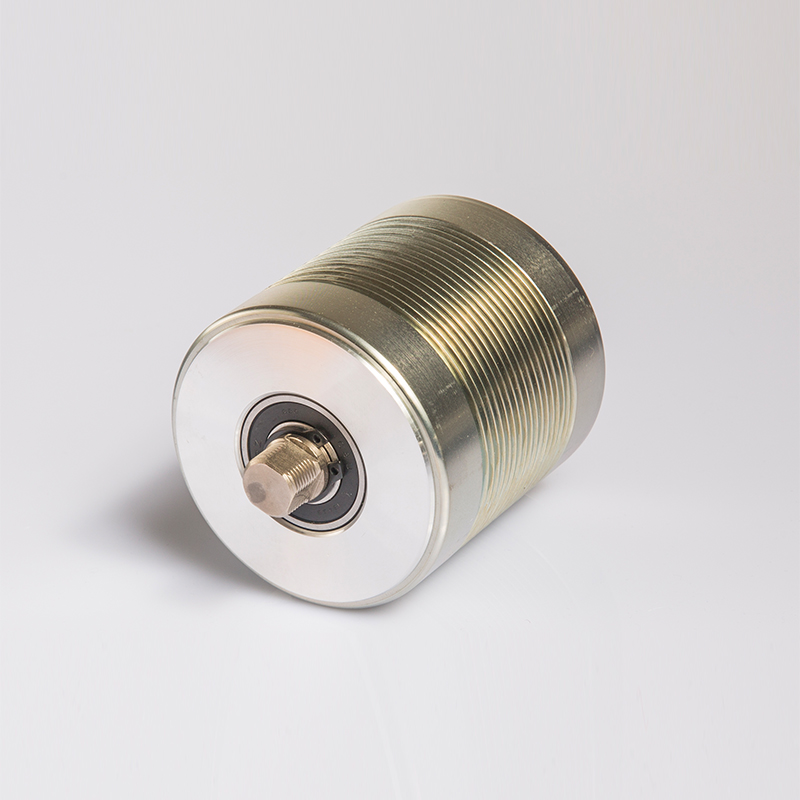

エンジニアは、完全に分散化されたコンセプトを使用してこの脆弱性を解決します。彼らは、高効率のブラシレス モーターと遊星ギアボックスを中空のスチールまたはアルミニウム チューブの内側に直接配置しています。この内蔵ユニットがコンベアの特定セクションの駆動力となります。機械コンポーネントを内部に収容することで、外部のドライブ チェーン、かさばるモーター マウント、露出した回転シャフトが不要になります。このシステムは、最も必要な場所で機械動力を正確に分離します。
この局所的な電力供給はゾーン化されたロジックに依存します。広大なコンベヤ ラインを個別の管理しやすいゾーンに分割します。ローカライズされたコントローラー カードは、各ゾーンを独立して管理します。トートがラインを下に移動すると、トートの真下と直前の個別のゾーンのみがアクティブになります。残りの機械ラインは完全に休止状態のままです。このゾーン化されたロジックにより、フルフィルメント センターが商品を配送する方法が根本的に変わります。メンテナンスの問題を即座に切り分けます。メンテナンス担当者は、施設の残りの部分が注文の処理を続けている間、単一の障害のあるユニットを交換できます。 1 つの荷物が詰まったからといって、倉庫全体を閉鎖することはありません。
連続稼働からインテリジェントなランオンデマンド ロジックに移行すると、エネルギー使用量が大幅に減少します。従来の AC モーターは常に稼働しており、ベルトが完全に空の状態でも大量の電力を消費します。分散型システムは、この永続的な無駄を完全に排除します。アクティブなゾーンのみが電力を消費するため、施設では多くの場合、エネルギー消費量が大幅に減少します。この数学的変化により、短期間で高い投資収益率が得られます。次の表は、これらの財務結果をもたらす運用上の差異を示しています。
| 運用基準 | 従来の AC コンベヤ システム | 分散型 DC システム |
|---|---|---|
| 電力消費状態 | 継続的 (常時オン) | ランオンデマンド (ゾーン化) |
| 摩擦損失 | 高（長いベルト/チェーン） | 低 (直接内部ドライブ) |
| 障害の影響 | 全線が止まってしまう | 単一ゾーンの分離 |
| エネルギー効率 | 小音量時の音質が悪い | 常に高度に最適化されている |
単純なエネルギー節約を超えて、これらのユニットはゼロ圧力蓄積 (ZPA) をネイティブにサポートしています。標準のフォトアイ センサーは、荷物の物理的な存在を監視します。これらのセンサーはローカル コントロール カードと直接通信します。インテリジェントなロジックにより、移動する物体が衝突する前に内部モーターが停止します。この非接触の蓄積は、壊れやすい包装や非常に多様なサイズの箱を扱うために不可欠であることがわかります。重い木箱が軽量のポリ袋に衝突することはありません。内蔵のインテリジェンスにより、下流のバーコード スキャナーと自動仕分けシュー用の製品が完全に配置されます。
作業者の安全性と施設の人間工学も大幅に向上します。標準的なメタルオンメタルチェーンドライブは深刻な音響汚染を引き起こします。分散型システムは、エラストマーのドライブ バンドまたは直接内部リンクに依存します。周囲の騒音レベルを標準の 85 dBA OSHA しきい値よりもはるかに低く保ちます。この削減により、多くの場合、義務的な聴覚保護プログラムの必要性がなくなります。さらに、低電圧 DC セットアップでは、感電のリスクが最小限に抑えられます。重い AC ドライブは、重傷を引き起こす可能性のある危険な高トルクのピンチポイントを生成します。スタンドアロンのローラーには、このような極端な止められないトルクがありません。作業者の手や衣服が回転チューブに誤って引っかかった場合でも安全に失速し、重大な職場事故を防ぎます。
このテクノロジーがどこで優れているのか、どこで物理的な限界に達するのかを正確に理解する必要があります。理想的な使用例には、標準的な段ボール箱、柔軟なポリ袋、硬質プラスチックのトートバッグなどがあります。高速仕分けアプリケーションは、このローカライズされたテクノロジーに大きく依存しています。穏やかな蓄積と正確なルーティングを優先する施設には、これらのシステムが不可欠です。さまざまな梱包タイプを利用する電子商取引フルフィルメント センターは、適応ゾーン制御から大きな恩恵を受けます。
ただし、特定の動作環境には懐疑的なレンズを適用する必要があります。ペイロードのしきい値は、厳密なエンジニアリングの制限を表します。単一の内接歯車チューブは特定の量の回転トルクしか生成できません。特殊な耐久性の高いバージョンは存在しますが、非常に重いパレットの取り扱いは通常、安全な動作パラメータの範囲外となります。摩耗性の高い環境や、巨大な鋼鉄自動車部品を扱う施設では、依然として従来のチェーン駆動ライブ ローラー (CDLR) が好まれる場合があります。分散アップグレードに取り組む前に、予想される負荷プロファイルを正直に評価する必要があります。
環境上の制約もテクノロジーの選択を左右します。標準的な商用ユニットは、極低温保管用途では急速に故障します。結露や氷点下の温度により、内部潤滑剤が凍結し、標準的な回路が破壊されます。食品加工における洗浄環境でも、高圧の化学スプレーにより同様の脅威が生じます。これらの過酷なゾーンに耐えるためには、IP 定格の密閉型を指定する必要があります。有害な水や粉塵の侵入を防ぐには、IP65 または IP67 定格が必要です。
施設用のこの選択プロセスを急ぐと、多くの場合、ゾーンのパフォーマンスが低下し、コストのかかる電気的な再作業が発生します。 電動ローラーアーキテクチャ を指定する場合は、5 つの特定の技術的側面を評価する必要があります。
レガシー設計から離れると、特定のロールアウトの現実が生じます。ローカライズされたシステムの 1 フィートあたりのハードウェアの初期費用は、多くの場合、基本的なレガシー ベルト コンベヤの費用を超えます。この初期資本のパラダイムを受け入れる必要があります。ただし、大幅なエネルギー削減とメンテナンスのダウンタイムのほぼゼロ化により、この費用はすぐに償却されます。運用上の利益が支出を正当化することを理解した上で、初期のハードウェアと制御カードのレイアウトに対して厳密に予算を立てる必要があります。
既存のメンテナンス スタッフは、急な学習曲線に直面することになります。コンポーネントの重量が軽いため、機械による取り付けは物理的に簡単に感じられます。ただし、技術者は低電圧の電気ネットワークを診断する方法を学ばなければなりません。彼らは、スイングレンチから、IP アドレス障害やセンサーの位置ずれのトラブルシューティングに移行します。サブネット マスクと個別のロジック フラグを理解する必要があります。この運用シフトには専門的なトレーニングが必要です。巨大なギアモーターの交換に慣れている整備士が、サポートなしで分散ネットワーク トポロジを即座に把握できるとは期待できません。
ネットワークの準備を無視すると、コミッショニングの遅延によってプロジェクトのスケジュールが台無しになるのは日常茶飯事です。単一のレンチに手を加える前に、IP アドレスを完璧にマッピングすることの重要性を強調してください。エンジニアは、静かなテストベンチでゾーン ロジックを構成する必要があります。コントローラ カードを事前にアドレス指定することで、アクティブ フロアでのコストのかかる遅延を防ぎます。ほこりっぽいコンベアフレームの上に立ってネットワークプロトコルを割り当てようとすると、イライラする統合ボトルネックが発生します。
AC システムから分散型ドライブへの移行は、マテリアル ハンドリングの哲学における根本的な変化を表しています。私たちは、強引な機械動力から、インテリジェントなソフトウェア主導の製品フローへと移行しています。この進化により、比類のないエネルギー効率が実現し、非接触集積により壊れやすい商品を保護し、倉庫スタッフにとって非常に安全な作業環境が生まれます。
施設全体のアップグレードを開始する前に、厳密な意思決定マトリックスを作成してください。カートンの平均重量を監査し、必要なスループットのピークを測定し、現在の電気支出を分析します。ローカライズされたドライブが優れている部分と、重いパレットが依然として従来のチェーン ソリューションを必要としている部分を正確に理解します。
やみくもに大規模な見直しを試みないでください。経験豊富なシステム インテグレーターに依頼して、小規模なパイロット ゾーン テストを実行してもらいます。現在の回線のボトルネックに関する徹底的なエンジニアリング レビューを要求します。小規模でテクノロジーを検証することで、シームレスで収益性の高い施設全体への展開が保証されます。
A: 標準ユニットの稼働時間は通常 20,000 ～ 30,000 時間です。ランオンデマンド ロジックを利用しているため、製品をアクティブに動かしている場合にのみ回転します。この運用スタイルにより、従来の継続ドライブと比較してカレンダーの寿命が大幅に延長され、標準的なフルフィルメント環境では多くの場合 5 ～ 7 年間持続します。
A: はい、改造は一般的ですが、構造要件を確認する必要があります。フレームには、シャフトを固定するために互換性のある六角穴の間隔が必要です。さらに、必要な 24V/48V 電源とゾーン制御カードを安全に取り付けるために、サイド チャネルの下に十分な物理スペースが必要です。
A: システムは、統合されたセンサー ロジックとダイナミック ブレーキを使用して、さまざまな重量を処理します。フォトアイ センサーがパッケージの位置を追跡し、ゼロ圧力蓄積 (ZPA) を可能にします。コントローラーは、重いカートンを保持するローラーを物理的に停止し、下流ゾーンにある軽いポリ袋にローラーが衝突したり、押しつぶされたりしないようにします。
