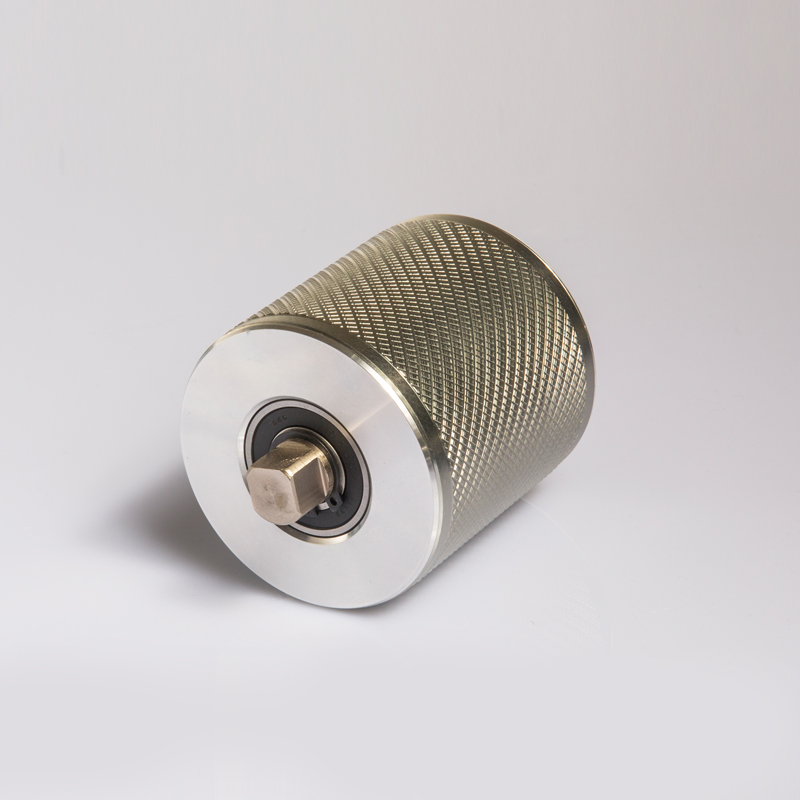

現代の物流施設は、大規模な集中型 AC モーター ドライブから急速に移行しつつあります。現在では、分散型のゾーン制御の自動化アーキテクチャが好まれています。この根本的な変化により、エネルギーを積極的に節約しながら、複雑な仕分けのニーズに対応します。この実現を可能にする重要なコンポーネントは、 DC モーター付きローラーです。これにより、シームレスなゼロ圧力蓄積 (ZPA) が可能になり、広大な倉庫フロア全体に拡張性の高い仕分けゾーンが作成されます。
適切なハードウェアを選択することは、単に人気のあるブランドを選択することではありません。トルク、速度、制御ロジック、および環境評価を、特定のペイロードおよびスループットの現実に注意深く一致させる必要があります。コンポーネントの初期コストが高いため、厳密な評価プロセスが必要になります。始動トルクの計算を誤ったり、PLC ハンドシェイク要件を無視したりすると、コンベヤ設計はすぐに狂ってしまいます。
このガイドでは、さまざまなペイロードの電圧とギア構成を評価する方法を学びます。私たちはネットワークの統合を検討し、電圧降下などの一般的な導入リスクに対処し、ベンダーの候補者リストに明確なフレームワークを提供します。
従来の連続稼働 AC システムは、強引なエンジニアリングを表します。単一の大型モーターが巨大なベルトまたはチェーンを駆動し、実際の荷物の体積に関係なくすべてのローラーを同時に動かします。これは膨大な量のエネルギーを無駄にします。また、重大な騒音公害も発生させ、配送センターの従業員にとって過酷な労働環境を作り出しています。
対照的に、分散型 電動ローラー システムは、ランオンデマンド ベースで動作します。統合されたセンサーが、特定のゾーンに入った荷物を検出します。ローカル ローラーは、ペイロードを前進させるのに十分な時間だけ作動し、その後電源が切れます。このゾーンごとのロジックにより、パッケージが決して衝突しないことが保証され、完璧なゼロ圧力蓄積が達成されます。
デプロイメントが成功したと宣言するには、特定の基準を探す必要があります。
設計段階では常に懐疑的なチェックを続ける必要があります。 DC ローラーは、単純な AC システムよりも初期コンポーネントのコストが高くなります。実証済みのエネルギー節約、メンテナンスのダウンタイムの大幅な削減、およびモジュールの拡張性を通じて、この先行投資を正当化する必要があります。 1 つのローラーに障害が発生した場合は、数分で交換できます。 AC チェーンに障害が発生すると、ライン全体が停止します。
ハードウェアのカテゴリを理解することで、深刻なオーバーエンジニアリングを防ぐことができます。ローラーの内部物理を施設の物理的要求に合わせる必要があります。最初の重要な決定には、動作電圧の選択が含まれます。
電圧は電流の流れを決定します。電流は発熱とケーブルのサイズを決定します。
24V DC: これは依然として軽量から中型の荷物の業界標準です。電子商取引のフルフィルメント、アパレルの仕分け、標準的なポリ袋の取り扱いは、24V アーキテクチャに大きく依存しています。電源はどこにでもあり、制御カードは高度に標準化されています。
48V DC: これは、高トルク要件に対する新たな標準です。重いパレットの取り扱いや高速結合の実行には、より多くの機械力が必要です。この電力を 24V で供給するには大電流が必要となり、過剰な熱が発生します。 48V システムは、同じ電力出力に対して半分の電流を消費します。これにより、コンベヤーを長時間走行する際にケーブルの太さが軽減され、危険な電圧降下が防止されます。
内部ギアにより、生のモーター速度が使用可能な機械力に変換されます。選択はアプリケーションによって異なります。
遊星ギア ローラー: 複雑な内部ギアボックスが特徴です。標準のコンベヤ速度で高トルクを生成します。これらは、頻繁な停止と始動の動作により、固定ボックスを移動するために大きな離脱力が必要となる高集積ゾーンに使用します。
ギアレス (ダイレクト ドライブ) ローラー: 内部減速ギアがありません。モーターはチューブを直接駆動します。非常に高速ですが、トルクは非常に低くなります。ギアレス設計は、パッド入りの封筒や空のトートバッグなどの低質量アイテムを処理する迅速な仕分けレーン用に予約する必要があります。
最新のコンベア オートメーションは、ブラシレス DC (BLDC) モーターのみに焦点を当てています。従来のブラッシュ仕上げモデルは機械的摩擦の影響を受けます。ブラシが摩耗するとカーボン粉塵が発生し、最終的には故障します。 BLDC モーターは電子整流を使用します。磁石は固定ステーターの周りを回転します。これにより物理的な接触がなくなり、寿命が大幅に延長され、メンテナンスが最小限に抑えられます。
| 仕様 | 24V DC アーキテクチャ | 48V DC アーキテクチャ |
|---|---|---|
| 最適なペイロード | 軽～中程度（1ゾーンあたり35kgまで） | 重量物（パレット、大きな荷物 > 35kg） |
| ケーブルゲージの要件 | 厚い（消費電流が大きいため） | より薄い（同じ電力で半分の電流） |
| デイジーチェーン距離 | 短い（電圧降下しやすい） | 長い (距離にわたる電圧の安定性が向上) |
| 主な用途 | 電子商取引、ポリ袋、標準的なトートバッグ | 飲料流通、重工業 |
ベンダーのデータシートを実際の結果に変換するには、技術的な精査が必要です。理想的な臨床検査と厳しい倉庫の現実との間のギャップを埋める必要があります。
トルクを計算するときは、ベンダーの「理想的な状態」の主張に決して依存しないでください。ローラーは高い回転トルクを誇るかもしれませんが、実際に重要なのは始動トルクです。重い箱が ZPA ゾーンにある場合、システムはそれを移動させるために静摩擦に打ち勝つ必要があります。
最大ペイロード摩擦に基づいて必要な始動トルクを計算する必要があります。亜鉛メッキ鋼板上のボール紙は、ポリウレタンスリーブチューブ上のプラスチック製トートバッグとは異なる摩擦係数を持っています。ローラーの表面に必要な接線力を計算します。定格始動トルクがこの力を少なくとも 20% の安全マージンで超えていることを確認してください。ローラーが失速すると、パッケージが詰まります。
速度曲線を評価することは、一貫した並べ替えを行うために不可欠です。ほとんどの BLDC ローラーは、DIP スイッチまたはデジタル入力を介して速度を調整できます。ただし、負荷が変化するとパフォーマンスに影響します。 5 kg の箱を秒速 1 メートルで駆動するローラーは、突然 30 kg の箱を駆動するように要求されると、大幅に速度が低下する可能性があります。
コントロール カードの PID (比例-積分-微分) ループ機能を調べます。高品質のコントローラーはモーターのホール効果センサーをアクティブに監視します。ペイロードの変動に関係なく、電流を動的に調整して一定の仕分け速度を維持します。これにより、下流側のダイバータや靴仕分け機でのタイミングエラーが防止されます。

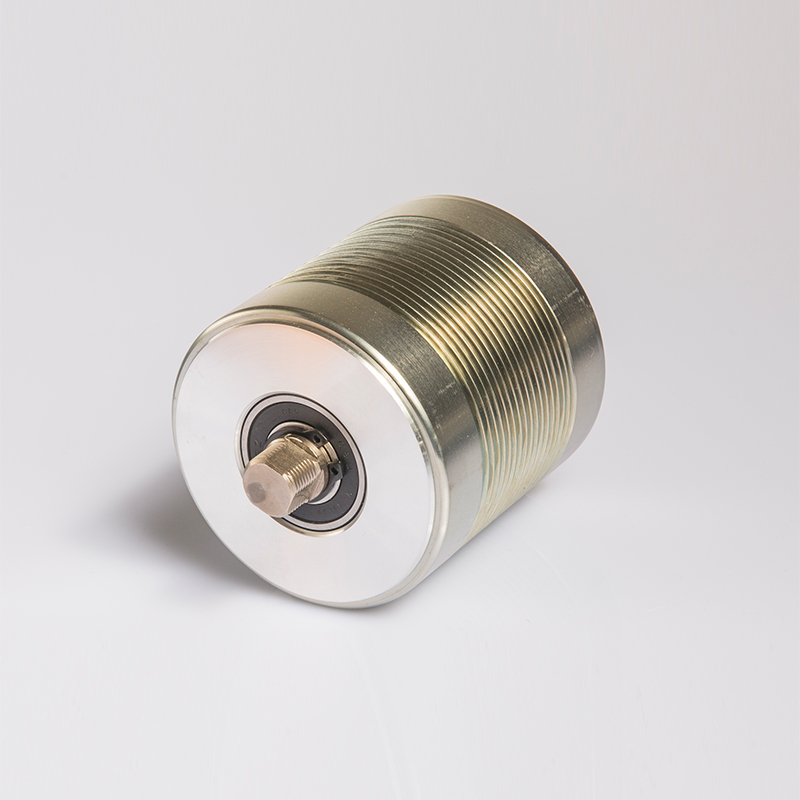

電動ユニットが単独で動作することはほとんどありません。通常、複数の隣接するアイドラ ローラーを駆動します。伝送方法によって、電力をどの程度効率的に伝送するかが決まります。
| トランスミッションのタイプ | トルク伝達 | メンテナンスの複雑さ | 最適な使用例 |
|---|---|---|---|
| ポリVベルト | 高い | 適度 | 重荷重、標準積算 |
| Oリング | 低い | 低い | 軽量荷物、予算設定 |
| タイミングベルト | 非常に高い (ゼロスリップ) | 高い | 精密インデックス、ロボットセル |
間違った侵入保護 (IP) 定格を指定すると、早期の機械的故障が保証されます。標準的な物流施設は通常、IP54 等級を必要とします。これにより、一般的な倉庫の粉塵や軽度の飛沫から保護されます。
食品加工または製薬用途では、IP66 または IP67 定格が必要です。これらのユニットは高圧の化学洗浄に耐えます。さらに、動作温度制限を確認してください。冷蔵保管環境には特殊な潤滑剤が必要です。標準グリースは -20°C で凍結し、内部遊星歯車が完全に失速します。
機械仕様はパズルの半分しか解決しません。実装の失敗は通常、電気的およびネットワーク上の見落としが原因で発生します。これらのユニットは、単なる機械式アクチュエーターではなく、接続された IT デバイスとして扱う必要があります。
すべての電動チューブには制御モジュールが必要です。一部のメーカーでは、このカードをローラー チューブ内に直接組み込んでいます。これによりスペースは節約されますが、敏感な電子機器が内部モーターの熱にさらされます。交換も困難になります。
外部制御モジュールはコンベアのサイドフレームに取り付けられます。より優れた熱放散と即時の診断 LED の視認性を実現します。ただし、本当のリスクは PLC ハンドシェイクにあります。選択した制御カードが施設の産業プロトコルとネイティブ互換性を備えていることを確認してください。 EtherCAT、Ethernet/IP、PROFINET のいずれを使用する場合でも、ハードウェアは、過度の遅延を引き起こすミドルウェアを必要とせずに統合する必要があります。
電源装置のサイズが小さすぎると、最も一般的な導入障害が発生します。エンジニアは多くの場合、ピーク時の消費電力ではなく、平均消費電力を計算します。ジャム後に 20 ゾーンのコンベア ラインが同時に再起動すると、大規模な電流スパイクが電源の安全シャットダウンを引き起こします。
電圧降下がこれをさらに複雑にします。長距離にわたって多数の制御カードをデイジーチェーン接続すると、電圧が低下します。 24V 電源では、ラインの終端までに 19V しか供給されない可能性があります。これにより、ゾーンが停止し、センサーの動作が不安定になります。ワイヤーゲージの制限を計算し、延長されたコンベアの長さに沿って補助電力を戦略的に注入する必要があります。
継続的に選別を行うと、膨大な熱が発生します。 ZPA ロジックでは、モーターが断続的に動作するように指示されます。スループットの要求によりゾーンの連続実行が強制される場合、モーターの設計されたデューティ サイクルを超えてしまいます。
過度の熱により内部電子機器が劣化し、遊星歯車の潤滑剤が溶けます。オーバースペックの熱保護は必要な保険です。コントロール カードに自動スロットルまたはサーマル シャットダウン制限が備わっていることを確認してください。モーターコイルを永久に焼き切るよりも、ゾーンを一時的に停止する方が良いでしょう。
ベンダー カタログを参照するには、規律あるアプローチが必要です。価格を比較することから始めないでください。まず、運用環境に耐えられないハードウェアを除外することから始めます。この体系的な最終候補リストのロジックに従ってください。
ステップ 1: 最大ペイロードを定義します。 製品の中で最も重く、形が不自然なアイテムを見つけてください。鋼管との摩擦係数を計算します。このピーク始動トルクを快適に処理できないローラーを除外します。 「平均」ボックスに基づいて決定しないでください。
ステップ 2: ネットワーク アーキテクチャをマッピングします。 制御エンジニアに相談してください。施設が Allen-Bradley PLC のみで稼働している場合は、ネイティブ Ethernet/IP サポートが必要です。ダウンロード可能なアドオン命令（AOI）や特定の WCS/PLC プロトコルのネイティブ サポートを欠いているベンダーを排除します。ミドルウェアにより、許容できない並べ替えの遅延が発生します。
ステップ 3: MTBF と保証を評価します。 マーケティングパンフレットでは寿命が誇張されていることがよくあります。透過的で検証可能な平均故障間隔 (MTBF) データを探してください。これらの数値をどのように達成したかを示すデマンド エンジニアリング テスト レポート。どのような特定のデューティ サイクルで保証が有効であるかを尋ねてください。
ステップ 4: 概念実証 (PoC) をリクエストします。 決して紙の仕様に基づいて施設全体に展開することを約束しないでください。実行可能な最小限のゾーン設定を要求します。整備工場に 3 ～ 5 ゾーンの蓄積テスト レーンを構築します。最も重いペイロードを実行します。モーターの温度を監視し、フォトアイ ロジックをテストし、PLC ハンドシェイクを確認します。
正しい機器の選択は、ペイロード トルクの計算、速度曲線の定義、制御ネットワークの互換性の検証、堅牢な電力インフラストラクチャの設計といった厳密な決定フレームワークに従います。これらの手順のいずれかをスキップすると、物流業務全体が危険にさらされます。
最新の仕分け施設は、きめ細かいインテリジェントな動きに依存しています。適切な機器は、機械的アクチュエーターとデータ収集エッジ デバイスの両方として機能し、重要な運用メトリクスをウェアハウス ソフトウェアにフィードバックします。これは長期的な運用回復力への投資です。
単一のベンダーに見積もりを依頼する前に、施設のフロアを歩いてみましょう。現在のコンベヤーの摩擦レベルを監査します。 PLC ネットワークに必要な正確なプロトコルを文書化します。最初に極端な運用境界を定義することで、シームレスで高パフォーマンスの自動化アップグレードが保証されます。
A: 主な違いは、可搬質量、配線効率、電源距離などです。 48V システムは、同じ機械動力を生成するために 24V システムの半分の電流を消費します。これにより発熱が軽減され、より細いケーブルを使用できるようになります。また、コンベアの長時間稼働による深刻な電圧降下も防止するため、48V は重量のあるパレットの取り扱いや高速アプリケーションに最適です。
A: はい。通常、1 台のユニットで最大 6 ～ 10 個の隣接するアイドラ ローラーを駆動して、1 つの選別ゾーンを形成します。正確な数は、ゾーンの総重量と駆動伝達方法によって異なります。 Poly-V ベルトは、標準の O リングよりもはるかに優れたトルク伝達を行うため、単一のモーターでベルトが滑ることなく、より重い蓄積ゾーンを確実に駆動できます。
A: ローカライズされたフォトアイ センサーに直接接続された統合または外部のモーター コントロール カードを介して制御します。これらのカードには、ゾーンの蓄積を自動的に管理するロジックが組み込まれています。これらは、ボックスの衝突を防ぐために上流および下流のゾーンと通信します。この局所的な制御により、中央 PLC が個別の停止と始動の決定を行う必要がなく、リアルタイムの間隔が処理されます。
A: 適切に指定されている場合、高品質のブラシレス ユニットは 15,000 ～ 25,000 実行時間以上の現実的な寿命をもたらします。ランオンデマンドのデューティサイクルで運用されるため、多くの場合、これは長年にわたる倉庫運用に相当します。ただし、定格容量を超えてモーターに継続的に過剰トルクをかけたり、熱制限を無視したりすると、この寿命は簡単に半分に短くなります。
