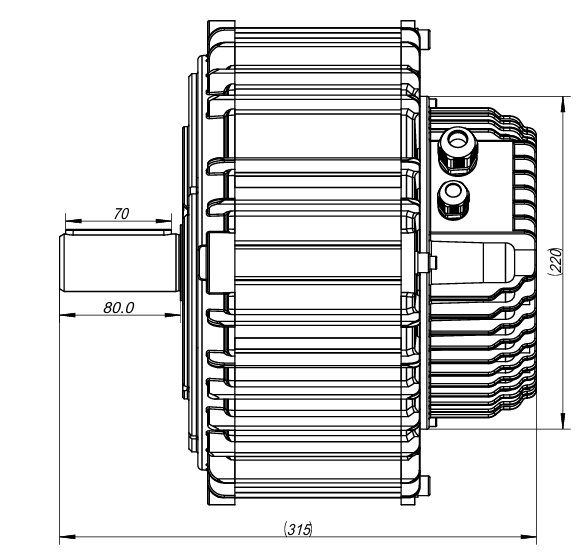

高性能リニアモーションへの投資は、製造能力の大幅な進歩のように感じられます。ただし、ペアのハードウェアが必要な帯域幅と精度を処理できない場合、この資本は完全に無駄になります。従来のロータリー システムとは異なり、リニア セットアップでは優れた制御ダイナミクスが要求されます。適切な機器を選択することにより、システムの統合時間、全体的な熱効率、および最終的な位置決め精度が基本的に決まります。線形システムには自然な機械的減衰がありません。したがって、コントローラーは急速な負荷の変化に即座に適応する必要があります。標準以下のハードウェアを選択すると、試運転の延長、危険な過熱、安定時間の遅延などのリスクが生じます。この記事では、最適な制御ユニットを調達するための包括的な技術的および商業的評価フレームワークを提供します。ループ帯域幅、ソフトウェアの成熟度、統合リスク、および導入に関する重要な決定について検討します。技術仕様を独自の自動化範囲に合わせて運用の成功を保証する方法を学びます。
モーション コントロール アーキテクチャを評価するには、機械的な段階を超えて検討する必要があります。多くのエンジニアはリニア モーター自体に重点を置いています。彼らは、ピーク力、連続力、およびマグネット トラックの設計を分析します。しかし、最終的には、モーターがどれだけ効果的に力を加えるかを制御するのはコントローラーです。リニアモーターには、ボールネジやベルト駆動のアクチュエーターに見られる機械的な減衰が本質的に欠けています。従来のシステムでは摩擦により、小さな振動が自然に抑制されます。この摩擦がなければ、接続された モーター ドライブは 負荷制御を 100% 動的に処理する必要があります。
導入が成功するかどうかは、厳格な成功基準にかかっています。まず、セットアップでは整定時間を最小限に抑える必要があります。整定時間は、移動後にペイロードが目標位置ウィンドウ内でどれだけ早く安定するかを定義します。整定時間が短縮されると、マシンのスループットが最大化されます。次に、コントローラーはリニアモーターコイルの過熱を回避する必要があります。電流調整が不十分だと、システムに過剰なエネルギーが送り込まれ、有用な動作の代わりに廃熱が発生します。
組織はエントリーレベルのコンポーネントの実際のコストを過小評価することがよくあります。予備の部品表では、安価なハードウェアが魅力的に見えるかもしれません。しかし、これらの部門は日常的に巨額の出費を隠しています。統合チームは、機械的共振との戦いに長時間にわたるチューニング時間を費やします。施設は電磁干渉を管理するために外部フィルタリング モジュールを購入する必要があります。最終的に、サイクル タイムが最適化されていないと、マシンの全体的なスループットが低下し、期待される投資収益率が大幅に低下します。
モーション コントローラーはカスケード制御ループを利用します。最も内側のループは電流を調整し、次に速度ループ、最後に位置ループが続きます。 3 つすべての更新頻度を評価する必要があります。電流ループは、システムが電気コマンドにどれだけ速く応答するかを決定します。ハイエンド コントローラの多くは、16 kHz または 32 kHz の電流ループ更新レートを備えています。
更新レートの高速化は、負荷制御の強化に直接関係します。剛性は、システムが物理的な外乱をどれだけ積極的に拒否するかを測定します。機械が積極的な加速プロファイルを実行すると、ペイロードは巨大な慣性力を受けます。ループの更新頻度が速いため、コントローラーは瞬時に反応し、モーション プロファイル全体にわたって高い精度を維持します。
ダイレクトドライブリニアシステムは、高解像度フィードバックを通じてサブミクロンの精度を実現します。コントローラには、アブソリュートおよびインクリメンタル高解像度エンコーダのサポートが必要です。これらの信号をネイティブに読み取る必要があります。
エンコーダに依存しないことを保証することで、ベンダー ロックインを防ぎます。アプリケーション環境に最適なリニアスケールを自由に選択できます。これらのプロトコルをネイティブにサポートすることで、外部補間ボックスに伴う信号劣化のないサブミクロンの位置決め機能が保証されます。
鉄芯リニアモーターは、優れた力密度を提供します。しかし、コギングに悩まされています。コギングは、鉄の歯が永久磁石のトラックに磁気的に引き付けられると発生し、でこぼこした動作プロファイルが作成されます。選択したハードウェアには、コギング トルク補償用のアルゴリズムが組み込まれている必要があります。
最新の試運転ソフトウェアは、この磁気的差異をマッピングします。特定の逆流を注入して物理的な衝撃を打ち消します。これにより、よりスムーズな低速動作が得られます。さらに、多くのシステムでは 2 軸ガントリー セットアップが導入されています。コントローラーは高度な軸間同期をサポートする必要があります。適切な同期により、ガントリーの一方の側が他方の側より遅れてベアリングに損傷を与える機械的なラック現象から保護されます。
システム設計者は、自動化セットアップを過剰に設計することがよくあります。ソリューションの分類は依然として重要な初期段階です。超高精度の要件と標準的なマテリアルハンドリングタスクを区別する必要があります。直接駆動リニア システムを単純な搬送問題に投入すると、貴重なエンジニアリング リソースが無駄になります。
ダイレクトドライブのリニアセットアップは、要求の厳しいタスクには必ず必要です。当社は、サブミクロンの精度、バックラッシュゼロの要件、複雑な同期動作を実現するためにそれらを導入しています。半導体検査ツール、光ファイバーアライメントマシン、レーザーマイクロマシニングセンターには、この層のテクノロジーが絶対に必要です。機械的な伝達がないため、純粋で純粋な動きが保証されます。
逆に、多くのアプリケーションは単に組立ステーション間で製品を移動させるだけです。ここで、実用的な代替手段として 電動ローラードライブが 登場します。この技術は、局所的な高トルク搬送と分散型マテリアルハンドリングに優れています。現代の施設では、モジュール式の物流内ネットワークを構築するためにこれらを使用しています。インテリジェントなゼロ圧力蓄積とシンプルな配線トポロジを提供します。これらのタスクでは、真のリニア ダイレクト ドライブの極端なコストと複雑なコントローラー アーキテクチャはまったく不当です。
エンジニアリング チームは、調達中に明確な分岐点に直面します。システムを最初から構築するか、統合パッケージを購入するかを選択する必要があります。この決定は、エンジニアリングのオーバーヘッド、物理的寸法、および長期保守プロトコルに大きな影響を与えます。
コンポーネントの調達は、「Make」アプローチを個別に表します。裸のリニア モーター、独立した磁気トラック、独立したリニア エンコーダー、スタンドアロン コントローラーを購入します。この戦略により、設計の柔軟性が最大限に高まります。高度に制約された機械フレームに合わせて機械設置面積を最適化できます。ただし、エンジニアリングのオーバーヘッドが大幅に増加します。インテグレータはすべての熱管理責任を負います。さらに、電磁適合性 (EMC) のリスクを管理し、ドライブ ケーブルがフィードバック ラインにノイズを注入しないようにする必要があります。
統合型アクチュエータの調達は、「購入」アプローチを表します。内蔵モーター、密閉ベアリング、および対応するコントローラーを備えた、パッケージ化されたリニア ステージを購入します。このルートでは、そのまま使用できる技術仕様が保証されます。市場投入までの時間を短縮し、統一された保証の恩恵を受けられます。ステージが必要な整定時間を満たさない場合でも、ベンダーは機械設計を責めることはできません。主な欠点としては、フォームファクターの制約と、初期単価が高くなる可能性があることが挙げられます。
システムソーシングの比較表
| 評価基準 | 調達コンポーネント (製造) | 統合アクチュエータ (購入) |
|---|---|---|
| 設計の柔軟性 | 非常に高い | カタログオプションに限ります |
| 市場投入までの時間 | 遅い (カスタムエンジニアリングが必要) | 高速 (プラグアンドプレイ導入) |
| 熱とEMCのリスク | バイヤー/インテグレーターが想定 | メーカーが管理 |
| 保証サポート | コンポーネント間で断片化されている | 1 つのベンダーに統合 |
| 初期単価 | 一般に低い | 一般に高い |
リニア モーターは、最新の CNC マシニング センターに革命をもたらしました。この環境では、高い外乱除去、極めて高い機械的剛性、および厳密な熱管理に重点が置かれ続けます。荒切削中に工具の噛み合い力は激しく変化します。制御ループは、表面仕上げの品質を維持するために、これらの物理的外乱を積極的に排除する必要があります。
さらに、これらのセットアップでは、標準の CNC コントローラーとのシームレスな統合が必要です。高速産業用イーサネット プロトコルを介して互換性を確認する必要があります。 EtherCAT と PROFINET IRT は標準要件です。これらは、複雑な 5 軸ツールパス中に複数の軸を同時に調整するために必要な決定論的な通信を提供します。
医療自動化には、明らかに異なる一連の課題が伴います。力密度は環境コンプライアンスよりも優先されます。焦点は、低い EMI フットプリントの維持、クリーンルーム対応のケーブル構成の導入、および低い音響ノイズの確保に移ります。
医療用クリーンルーム (ISO クラス 5 など) では、微粒子の発生が禁止されています。ケーブルキャリアが急速振動中に粉塵を飛散させないように注意する必要があります。さらに、ソフトウェアのコンプライアンスとトレーサビリティも重要です。モーション コントローラーは、安全なファームウェア アーキテクチャをサポートする必要があります。厳格な FDA 検証プロトコルを満たすために、運用パラメータを熱心に記録する必要があります。
調達を成功させるには、仕様書を読むだけにとどまりません。高性能直線運動に関連する実際の実装リスクを評価する必要があります。ダイレクトドライブモーターはギアボックスを使用しません。熱を機械ベッドに直接放散します。熱膨張により精密機械のフレームが容易に歪み、体積精度が損なわれる可能性があります。
したがって、制御ハードウェアには正確な I2T モニタリング機能が備わっている必要があります。このアルゴリズムは、時間の経過とともに消費される電流に基づいて熱蓄積を計算します。コイルが危険な限界に近づくと、ユニットは熱フォールドバック保護をトリガーし、物理的な損傷が発生する前に電力を安全に低減する必要があります。
ソフトウェアのユーザビリティは、もう 1 つの大きな隠れた変数として機能します。購入する前に、メーカーのコミッショニング ソフトウェアを評価してください。自動チューニング アルゴリズムが不十分だと、展開が数週間遅れる可能性があります。高度なソフトウェアは、グラフィカルなボード線図、簡単なノッチ フィルター構成、直感的な慣性不一致処理を提供します。
最終候補リストのロジックを完成させるには、次のステップのアクションに従います。
制御ハードウェアの評価は、リニア モーター自体の選択と同じくらい重要です。弱い制御ユニットは基本的に、ハイエンドの鉄なしまたは鉄芯リニア トラックの物理的機能を膝蓋骨のように支えます。マシンが最高の効率で動作するようにするには、ループ帯域幅、エンコーダの柔軟性、熱管理アルゴリズムを徹底的に分析する必要があります。
購入者には、ハードウェアの限界コスト削減よりも、ソフトウェアの成熟度と堅牢なフィールドバス エコシステムを優先することを強くお勧めします。エンジニアリング チームが 3 週間かけて手動で機械的共振を調整すると、わずかに安価なユニットでもすぐに問題が発生します。包括的な診断と組み込みのコギング補償を提供するソリューションを探してください。
最終的には、自動化設計には専門家の検証が必要です。モーション コントロール エンジニアに相談するか、特定のアプリケーションの技術的なサイジングのレビューをリクエストしてください。注文書を発行する前に、機械的現実が選択した制御アーキテクチャと完全に一致していることを確認してください。
A: これらは、コアの電源アーキテクチャにおいて基本的に似ています。ただし、リニア専用ユニットには特殊なファームウェアが必要です。これらは線形整流をネイティブに処理し、高度なコギング補償アルゴリズムを提供します。さらに、リニア機構にはロータリーギアボックスに見られる機械的な減衰がないため、通常、より高いループ帯域幅を処理します。
A: はい、これは特定のガントリー (デュアルドライブ) セットアップでよく発生します。ハードウェアには、軸間同期機能が組み込まれており、十分な電力オーバーヘッドが必要です。しかし、正確で独立した制御を実現し、安全性を最大限に高めるため、コイルごとに個別のユニットを利用することが依然として業界標準となっています。
A: 試運転段階で高度なソフトウェア アルゴリズムを利用します。ソフトウェアは、トラックに沿ったモーター固有の磁気変化をマッピングするルーチンを実行します。通常の動作中は、正確な逆流を自動的に注入して物理的な力のリップルを打ち消し、スムーズな動作を実現します。
A: 機械的な平衡を持たずに、重力に抗して継続的に高い保持力を必要とするアプリケーションの場合は、これらを避けてください。また、ボールねじやコンベア機構などの標準的な精密ソリューションが指定されたサイクルタイム要件を快適に満たす場合には、これらは不要です。
