現代のオートメーションの世界では、速度と精度への要求により、従来の機械システムは限界に達しています。半導体のピックアンドプレース機械がどのようにして目に見えない速度で動くのか、またはハイエンドのレーザーカッターがどのようにしてサブミクロンの精度を維持するのか疑問に思ったことがあるなら、その答えはリニアモーターアクチュエーターにあります。
基本的に、リニア モーターは「展開された」回転モーターです。トルク (回転) を生成する代わりに、直線の力を生成します。リードスクリューやベルトなどの中間機構部品を不要にすることで、これまで不可能だった高精度・高速を実現します。このガイドでは、リニア モーター アクチュエーターとは何なのか、産業環境でどのように機能するのか、そしてなぜリニア モーター アクチュエーターが 2026 年のハイテク製造のバックボーンとなるのかについて説明します。

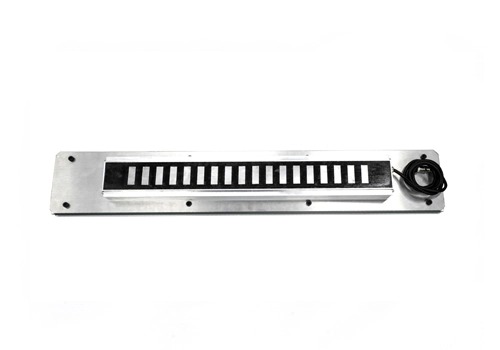

リニア モーター アクチュエーターを理解するには、まず標準的な電気モーターを視覚化する必要があります。回転モーターでは、磁場によってローターが回転します。リニアモーターでは、ステーターとローターが平らに配置されます。 1 つの部分 (トラック) は静止したままですが、もう 1 つの部分 (フォーサー) はトラックを横切って移動します。
このシステムの優れている点は、「ダイレクト ドライブ」テクノロジーです。従来のシステムでは、モーターがネジを回転させ、それがキャリッジを動かします。これにより、摩擦、ガタ、摩耗が発生します。リニア モーターは これらの「仲介者」を排除します。磁力はフォーサーとトラックの間で直接相互作用します。これにより、ほぼ瞬時に 5 メートル/秒を超える高速に達することができます。
ほとんどの産業用アクチュエータは永久磁石トラックに依存しています。これらの磁石は、磁束を最大化するために特定の極性パターン (多くの場合ハルバッハ配列) で配置されます。電気がフォーサー内のコイルを通過すると、トラックの磁石を反発または引き付ける磁界が発生し、信じられないほどの力でキャリッジを前方に押します。エレガントで静か、そして信じられないほど耐久性があります。
エンジニアがリニアモーターについて語るとき、通常、内部構造に基づいて主に 2 つのタイプに分類されます。どちらを選択するかは、生のパワーを優先するか、それとも極度のスムーズさを優先するかによって完全に決まります。
Ironcore リニア モーターは、ケイ素鋼の積層体に巻かれたコイルを備えています。鉄心は磁束を集中させ、モーターが大量の力を生成できるようにします。これらは産業界の主力製品であり、頑丈な CNC マシンや大規模なマテリアル ハンドリングで使用されます。ただし、鉄が磁石に引き寄せられることによって引き起こされる「コギング」、つまりわずかなぎくしゃく感が発生します。
鉄なしバージョンでは、鉄心を含まない樹脂で満たされた「U チャネル」トラックにコイルが配置されます。鉄がないため、電源がオフの場合、フォーサーとトラックの間に磁気吸引力はゼロになります。これによりコギングが完全に排除されます。これは、微細な振動でさえプロセスに支障をきたす可能性がある、スキャン、医療画像処理、半導体ウェーハ検査などの高精度アプリケーションのゴールドスタンダードです。
| 特徴 | アイアンコアモーター | 鉄のないモーター |
| 力密度 | 非常に高い | 適度 |
| コギング力 | 有（要補償） | ゼロ |
| 放熱 | 素晴らしい | 適度 |
| 重さ | より重い | とても軽い |
| 最優秀アプリケーション | 重加工、ロングストローク | マイクロエレクトロニクス、スキャン |
リニア モーター アクチュエーターは、「脳」と「目」がなければ役に立ちません。モーター自体は力の源にすぎないため、3D 空間内の位置を正確に把握するには高度なフィードバック システムが必要です。
高精度を実現するために、すべてのリニア モーターはリニア エンコーダーとペアになっています。線路沿いを走るスケールです。フォーサーの光学センサーまたは磁気センサーがこのスケールを読み取ります。 2026 年には、多くの産業用システムがナノメートル範囲の解像度に達します。このフィードバック ループは、モーター ドライブに、目標を完全に維持するために 1 秒あたり何千回も出力を調整するように指示します。
エンコーダスケールの品質によって、リニアモータの最終的な精度が決まります。ほとんどのハイエンド システムでは、永久磁石トラックからの磁気干渉を受けにくいため、光学式スケールが使用されています。これにより、高速移動によって「オーバーシュート」や位置決めエラーが発生することがなくなります。
ドライブはモジュール式であり、高速信号を処理できる必要があります。特定の点に到達するために必要な電流を計算し、電磁力を使用してモーターに「ブレーキ」をかけます。これにより、開始と同じくらい正確な高速停止が可能になります。調達担当者にとって、ドライブがリニア モーターと互換性があることを確認することは、モーター自体と同じくらい重要です。
現在機械式アクチュエータを使用している場合は、リニア モータに切り替えることに投資する価値があるかどうか疑問に思うかもしれません。答えは総所有コストとパフォーマンスの限界にあります。
従来の親ねじには「バックラッシュ」、つまりねじとナットの間に小さな隙間があります。時間の経過とともに、金属が磨耗するにつれて、このギャップは大きくなります。リニアモータは可動部（ガイドレール以外）間に接触がありません。これは、潤滑や交換を必要とせずに、長年にわたって高精度を維持できることを意味します。これは、高負荷サイクルの工場向けの「設定したら後は忘れる」ソリューションです。
ベルトドライブは高速ですが「伸縮性」があり、高加速時には不正確になります。親ネジは正確ですが、RPM が高いとネジが激しく揺れたり振動したりするため、速度が遅くなります。リニアモーターは両方の長所を兼ね備えています。 10G 以上で加速でき、マイクロメートルの精度を維持しながら、ほんの数秒で最高速度に達します。
現代の産業オートメーションには柔軟性が必要です。モジュラーリニアモーターが非常に人気になっているのはこのためです。これらのシステムを実際に「レゴ」のように組み合わせて、あらゆる工場のフロアに適合させることができます。
たわみ始める前に物理的な長さに制限がある親ねじとは異なり、リニア モーター トラックは無限に伸ばすことができます。より多くの永久磁石セグメントをボルトで結合するだけです。そのため、オーバーヘッドガントリーロボットや倉庫内の高速シャトルシステムなど、移動距離が長いアプリケーションに最適です。
モジュラー設定では、単一の磁気トラック上に複数のフォーサー (ムーバー) を配置できます。各フォーサーは独立して移動し、異なる速度で異なるタスクを実行できます。これにより、機械の物理的な設置面積を増やすことなく、生産ラインのスループットが向上します。それは産業効率の究極の表現です。
どのモーターも熱を発生しますが、リニアモーターは機械内部に埋め込まれている場合が多いため、高精度を維持するには熱エネルギーの管理が重要です。
高力の Ironcore アプリケーションでは、液体冷却がよく使用されます。熱を逃がすためにモーター内を水路が通っています。モーターが熱くなりすぎると金属が膨張し、高精度の校正ができなくなる可能性があります。軽量のアイアンレス用途の場合、最大の力でデューティ サイクルが 100% にならない限り、通常は空冷またはヒートシンクで十分です。
永久磁石トラックが露出しているため、金属の削りくずや破片が付着する可能性があります。機械工場にとって、これは大惨事です。これを解決するために、ほとんどの産業用アクチュエータには、磁路を遮断するベローズ、カバー、または強力な「スクレーパー」が装備されています。エンジニアは、埃や油の多い環境でリニアモーターが故障しないように、適切な IP 定格 (侵入保護) を持つアクチュエーターを選択する必要があります。
リニアモーター技術の採用はあらゆる技術分野で加速しています。これらはもはや「ニッチ」な贅沢品ではありません。それらは世界的な競争力の要件です。
半導体製造: 処理ステーション間でウェーハを高精度で移動します。
医療ラボの自動化: 数千の試験管を高速で分類します。
リチウム電池の製造: モジュラー組立ラインでの繊細なフォイルとセルの取り扱い。
レーザー切断: ベルトに伴う「振動」を発生させずに、レーザー ヘッドが複雑な経路をたどることを保証します。
大判印刷: プリントヘッドをスムーズに駆動し、ハイエンドの看板にインクを完璧に配置します。
リニア モーター アクチュエータの初期価格はベルトやネジよりも高価ですが、大量生産の場合は 18 か月未満で投資収益率 (ROI) に達することがよくあります。
送りねじナットが磨耗したために工場ラインが停止した場合のコストを考えてみましょう。リニアモーターでは摩耗部品が故障することがありません。産業用の信頼性により、緊急修理が減り、スペアパーツの在庫が減ります。
リニアモーターが機械式アクチュエーターよりも 30% 速くタスクを実行できる場合、1 時間あたり 30% 多くの製品を生産していることになります。 1 年以上かかると、その追加の生産能力は 高速リニア モーター ハードウェアの初期コストをはるかに上回ります。これは、市場をリードしたいと考えている企業にとって戦略的な動きです。
リニア モーター アクチュエーターは、電気モーターの究極の進化形です。機械的な障壁を取り除くことで、かつては SF だった高速、高精度、産業用耐久性のレベルが解放されます。アイアンコア設計の生のパワーを選択するか、アイアンレスシステムの微細な滑らかさを選択するかに関係なく、何十年にもわたって製造を定義するテクノロジーに投資していることになります。それはより効率的な未来への直線的な道です。
Q1: リニアモーターは標準モーターより騒音が大きくなりますか?
実際にはもっと静かです。ギアやネジが擦れ合うことはないので、聞こえるのは空気の動く音とガイドベアリングの滑り音だけです。より快適な産業環境を作り出します。
Q2: リニアモーターを垂直用途で使用できますか?
はい、ただしブレーキかカウンターウェイトが必要です。フォーサーを所定の位置に保持するための摩擦がないため、電源を切るとフォーサーは滑り落ちます。ほとんどのモジュラー システムは、垂直使用向けに統合された「フェールセーフ」ブレーキを備えています。
Q3: リニアモーターはプログラムが難しいですか?
優れたモーション コントローラーが必要です。ただし、最新のドライブのほとんどには「自動チューニング」ソフトウェアが付属しています。このソフトウェアは負荷を分析し、高精度の設定を自動的に調整します。
