高速オートメーションとサブミクロンの精度要件により、従来の回転からリニアへの駆動システムの機械的限界が明らかになりました。ボールねじ、ベルト、ラックアンドピニオン機構は、現代の設備に追いつくことがますます困難になっています。産業オートメーションがスマートマニュファクチャリングに向けて拡大するにつれて、ダイレクトドライブ技術に対する需要は劇的に変化しました。それはもはやニッチな半導体アプリケーションだけのものではなく、現在では主流の製造業務を支配しています。エンジニアや工場管理者は、数百万サイクルにわたって絶対的で揺るぎない精度を維持しながら、急速な加速に対応できるモーション システムを切実に必要としています。
このガイドでは、ダイレクトドライブ リニア システムが工場現場の特定の機械的ボトルネックをどのように解決するかについて詳しく説明します。どこで最も高い運用効率が得られるのか、また実際にどのように評価するのかがわかります。また、それらが施設の特定の製造要件に適切に適合するかどうかを判断する方法についても詳しく説明します。核となる技術的な違いと、統合中に直面する必要がある実装の現実を分析します。
従来のモーション制御は、二次的な機械的アクチュエーターを駆動する回転モーターに大きく依存しています。エンジニアは多くの場合、これらの従来のモーターをボールネジ、ベルトドライブ、または大型のギアボックスと組み合わせて、回転運動を直線運動に変換します。ただし、これらの連鎖システムは、最終的なマシンのパフォーマンスを制限する重大な機械的ボトルネックを引き起こします。摩擦により必然的に動きが遅くなり、不要な熱が発生します。トランスミッションコンポーネントは重い負荷がかかると弾力性を示し、わずかな位置の遅れが発生します。ヒステリシスにより、微細な位置決め誤差が生じ、複数の高速サイクルにわたって急速に悪化します。時間の経過とともに、物理的な劣化により再現性が損なわれ、メンテナンス チームは継続的に機械を再調整する必要があります。

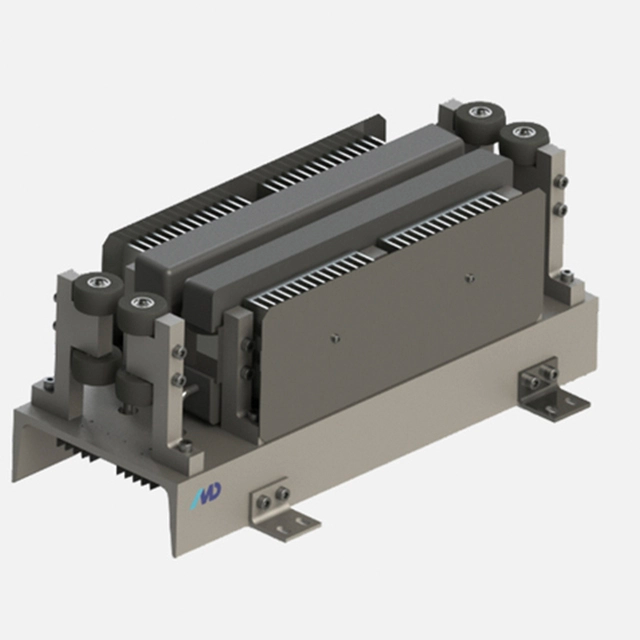

ダイレクトドライブ システムは、エレガントで本質的に優れた機械的ソリューションを提供します。従来の回転モーターを半径方向の軸に沿ってスライスして開くことを想像してください。ステーターとローターを平らに広げると、最新のダイレクトドライブ技術の基本的な電磁基盤が作成されます。この構成により、平らな経路または管状の経路に沿って直線的な力が直接生成されます。機械的なトランスミッションステージを完全にバイパスします。つまり、モーターが移動するペイロードに直接推力を加えます。

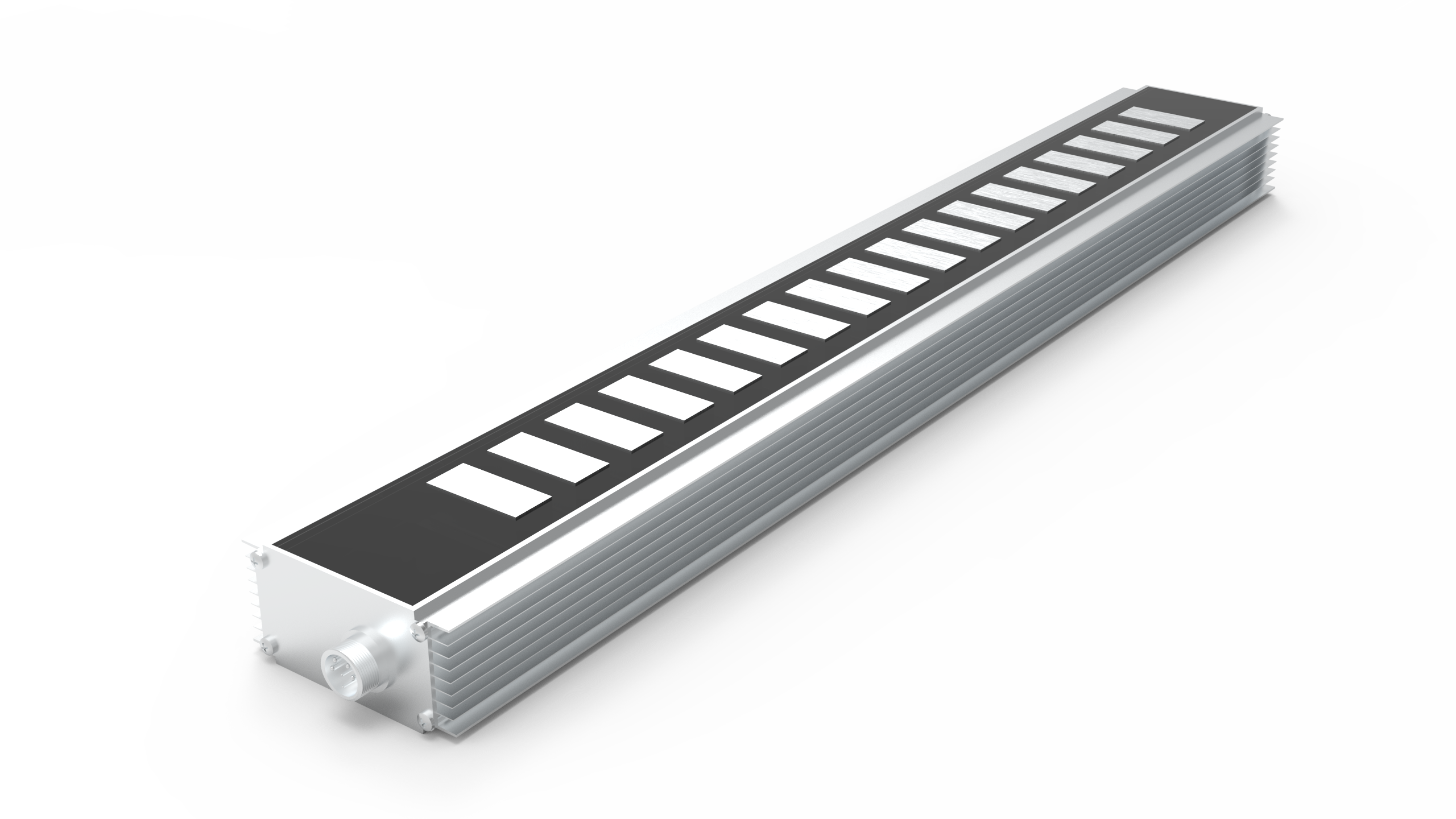

エンジニアは通常、を指定する際に、いくつかの異なる構造バリエーションの中から選択します リニア モーター。コア技術は通常、 永久磁石リニア モーターを中心としており、さまざまな産業用タスクに最適化された 3 つの主要なトポロジがあります。
モーターを負荷に直接結合すると、最新の自動化機能が根本的に変わります。これにより、信号に干渉する機械的な減衰を行わずに、高帯域幅のリアルタイム サーボ制御が可能になります。この純粋な直接フィードバック ループは、高度なインダストリー 4.0 データ ログに不可欠です。プラント管理者は、混じりけのないモーターデータを監視する際に、高精度の予知保全戦略を簡単に実装でき、致命的な機械故障を引き起こす前に微細な性能異常を発見できます。
歩留まりの損失は、ウェーハ製造において依然として大きな財務リスクとなっています。回転するメカニカルボールベアリングからの微細な振動は、フォトリソグラフィー中に繊細なウェーハの特徴を日常的に台無しにします。さらに、機械部品の摩耗により、厳格な ISO 認定のクリーンルーム内で浮遊微粒子汚染が発生します。ウェーハスキャンおよび構造検査ステージでは、これらの環境リスクを完全に排除するために、鉄を使わないダイレクトドライブシステムへの依存がますます高まっています。これらの特別な設定により、完全に摩擦のない、コギングのない動きを実現します。無菌環境に機械粉塵を一粒も落とすことなく、絶対的なナノメートルレベルの位置決め安定性を保証します。
従来の固定ピッチメカニカルベルトは、最新の包装ラインにおける機械の柔軟性を大幅に制限します。工場管理者は、消費者向け製品のサイズが急速に変化する場合や、少量のカスタムオーダーを実行する場合に、従来の機械を適応させるのに苦労します。独立したカート技術は、これらの要求の厳しい環境におけるスマートな搬送に革命をもたらします。複数の自律走行車が単一の連続した磁気軌道上でスムーズに動作します。オペレーターはソフトウェアを介して各ムーバーを個別にプログラムし、ピッチ、速度、製品グループ化の要件を即座に調整できます。このソフトウェア定義のアプローチにより、これまで大規模な製品切り替えに必要であった機械的な再調整が完全に不要になります。
機械的なバックラッシュは、ハイエンド加工中のエッジ品質を物理的に破壊します。レーザー切断や精密 CNC フライス加工中の急速な方向変化には、極めて高い機械的剛性が必要です。最もきつめの高級ボールねじであっても、方向を急速に反転すると微細な遊びが生じます。アイアンコア モデルは、重い工具の抵抗を克服するために巨大な継続的な力を提供します。極端なコーナリング速度でも絶対的な剛性の高い切削精度を維持します。オペレータは、複雑な多軸補間の際に、驚くほどきれいなカット、二次仕上げの要件が大幅に軽減され、機械的遅れがゼロであることを確認します。
医療機器の組み立てには、何百万もの連続サイクルにわたる無菌的で再現性の高い動作が必要です。標準的な空気圧シリンダー システムでは、圧縮空気の汚染物質、湿気、微細なオイルミストがクリーンルーム環境に直接排出される危険があります。管状ダイレクトドライブユニットは、これらの従来のエアシリンダーを完全に置き換えます。圧縮空気インフラを必要としないため、生物学的汚染や粒子汚染のリスクが完全に排除されます。さらに、精密な自動部品プレスのための超精密な力制御が可能になります。エンジニアは、壊れやすいプラスチック製医療部品をひび割れさせることなく圧入するための正確な力プロファイルをプログラムできますが、これは標準的なバイナリ空気圧シリンダでは事実上不可能です。
エンジニアと施設管理者は、従来の機械をアップグレードする際に、初期の CapEx プレミアムを慎重に評価する必要があります。ハードウェアの初期費用は、標準の回転モーターとボールネジの組み合わせを購入するよりも明らかに高くなります。ダイレクト ドライブ メカニズム自体、必要な高解像度リニア エンコーダ、および複雑なリアルタイム制御ループを管理できる高度なサーボ ドライブの予算を立てる必要があります。ただし、最初の購入価格のみに焦点を当てると、マシンの機能寿命にわたって実現される大きな運用上の利益が見えにくくなります。
運用のボトルネックに基づいて、実際のスループットの向上を慎重に計算してください。ダイレクトドライブ システムは、5G を超える爆発的な加速速度を容易に達成します。彼らは日常的に毎秒5メートルをはるかに超える速度を持続します。これらの驚異的な速度により、個々のサイクル時間が大幅に短縮されます。工場では、瞬時に部品/分 (PPM) 生産量が増加し、多くの場合、1 台の高速機械で 2 つの従来の機械システムの作業を実行できるようになります。
機械式トランスミッションコンポーネントを排除すると、メンテナンスと稼働時間の指標が非常に有利に変化します。これらのシステムは潤滑をまったく必要としません。可動キャリッジと固定トラックの間に物理的な摩耗部品は含まれていません。このように機械的摩擦を意図的に排除することで、平均修復時間 (MTTR) の指標がゼロ近くまで短縮されます。日常的な機械の予防メンテナンスのダウンタイムを完全に排除し、すべてのシフトにわたって生産ラインを継続的に稼働させ続けます。
これらのシステムを導入する前に、エネルギー効率の現実性を慎重に検討してください。機械的摩擦を取り除くと、連続的な高速動作時のエネルギーが自然に節約されます。ただし、モーターが常に重力と戦わなければならない場合、鉄心モデルでは重い垂直ペイロードにより高い抵抗 ($I^2R$) 損失が発生する可能性があります。重い荷物を所定の位置に保持するときに、不必要な電力消費や過度の熱蓄積を防ぐために、空気圧シリンダーや磁気スプリングなどの適切な機械的平衡を実装する必要があります。
以下は、従来のシステムとダイレクト ドライブ テクノロジーの運用メトリクスを比較した内訳です。
| パフォーマンスメトリクス | 従来のロータリーおよびボールねじ | ダイレクトドライブリニアシステム |
|---|---|---|
| ピーク速度 | 低から中 (通常 < 2 m/s) | 極端 (多くの場合 > 5 m/s) |
| 加速限界 | スクリューホイップとピッチで厳密にキャップ | 例外的 (通常 > 5G) |
| 機械的摩耗 | 高 (ベアリング、シール、潤滑が必要) | ゼロ（純粋な非接触動作） |
| 位置決め精度 | バックラッシュにより時間の経過とともに徐々に劣化します | 持続的で変わらないサブミクロンの再現性 |
| メンテナンスの依存性 | 定期的なグリスアップとベルトの張りが必要 | 実質的にメンテナンスフリー |
適切なモーション システムを指定するには、厳密なエンジニアリング評価が必要です。ダイレクトドライブユニットをロータリアクチュエータ用に設計された機械に単純に組み込むことはできません。統合の成功とハードウェアの最大限の寿命を保証するには、次の順次評価基準に従ってください。
圧倒的なパフォーマンス上の利点にもかかわらず、ダイレクトドライブ システムには独特のエンジニアリング上のハードルが存在します。コストのかかる現場での故障を防ぐために、機械設計の初期段階でこれらの特定の物理的リスクに積極的に対処する必要があります。
鉄心設計は、駆動推力とは完全に独立して、巨大な磁気吸引力を発揮します。鋼製フォーサーは永久磁石トラックに対して積極的に引っ張り、多くの場合数千ニュートンの引力を生成します。この容赦ない下向きの引力には、構造の歪みやベアリングの線形破損を防ぐために、信じられないほど剛性が高く耐久性の高い機械ベースが必要です。組立技術者は、深刻な挟み込みの危険を伴うことなくこれらの高度に磁化されたコンポーネントを安全に取り付けるために、特殊な非磁性工具と厳格な安全プロトコルも必要とします。
動的なケーブル管理は、長期的な電気的信頼性を大きく左右します。ケーブルの移動は、ダイナミック モーションのセットアップにおける絶対的な最大の障害点となります。モーターは負荷とともに物理的に動くため、電源ケーブルとデータ ケーブルは継続的に屈曲する必要があります。超高屈曲ロボットグレードのケーブルのみを使用する必要があります。ケーブル トラックは、きつい曲げ半径、激しいねじれ、ケーブル内部の摩擦を避けるために細心の注意を払って設計してください。
システムの精度は、選択したエンコーダ テクノロジーに完全に依存します。ダイレクトドライブ機構の真の精度は、その電子フィードバック ループと同程度です。光学式リニア エンコーダは、比類のないナノメートルの分解能を備えていますが、埃、油、または結露が光学ガラス スケールを覆うと、すぐに故障します。磁気リニアエンコーダは、過酷な産業条件に簡単に耐えられますが、最終的な分解能が犠牲になることがよくあります。フィードバック デバイスを選択するときは、これらの隠れた環境コストと複雑な調整の感度を慎重に比較検討してください。
最後に、突然の停電シナリオに備えて広範な計画を立ててください。これらの摩擦のないシステムには、移動負荷を停止する高比ギアボックスの自然な機械抵抗がありません。突然の停電により、重い車両が純粋な慣性によって線路に沿って自由に飛行します。二次空気圧機械ブレーキまたは特殊なダイナミック ブレーキ回路をサーボ ドライブ内に統合する必要があります。これらの必須の安全機構は、自動的に負荷をクランプしたり、モーターの相を短絡したりして、施設の停電時の致命的な機械のクラッシュを防ぎます。
ダイレクトドライブ モーション システムは、工場現場のすべてのリニア モーション メカニズムを包括的に置き換えるものではありません。代わりに、特定の製造ボトルネック向けに設計された、非常に戦略的で価値の高い機械アップグレードを表します。先進的な設備は、驚異的な速度、絶対的な揺るぎない精度、最大の機械稼動時間が全体的な運用収益性を直接左右する場合に、このテクノロジーを優先します。
エンジニアリングチームと企業調達チームは、現在の機械的制限を直ちに監査する必要があります。工場の現場を歩き回り、生産管理者にサイクルタイムが物理的な限界に達する場所を正確に尋ねてください。従来のボールねじの速度制限により常に出力が抑制される場合は、ダイレクトドライブへの移行が直ちに経済的に合理的になります。機械的磨耗やバックラッシュが許容できない歩留まりの低下や品質管理の不合格を引き起こしている場合は、機械的摩擦を排除することで根本的な問題を永久に解決します。
認定されたモーション コントロール スペシャリストと緊密に相談して、断固とした行動をとってください。サイズ要件を推測しようとしないでください。正確なペイロード重量、必要な加速プロファイル、動的デューティ サイクルに基づいてカスタム サイズ プロファイルをリクエストします。経営陣に対するエンジニアリングとハードウェアの先行投資を明確に正当化するために、予測される業務効率の向上を計画します。
A: リニアモーターは、直接駆動の電磁機構そのものです。それは純粋にマグネットトラックとコイルアセンブリのみで構成されています。リニア アクチュエータは、完全にパッケージ化されたシステムです。多くの場合、ハウジング内の機械ネジを回す従来の回転モーターが使用されます。あるいは、管状のダイレクトドライブ機構を統合することもできます。アクチュエータには通常、ガイド、ベアリング、構造サポートが組み込まれており、すぐに取り付けることができます。
A: 通常の動作温度では、機械の寿命全体にわたって磁気劣化はほとんど無視できます。ただし、モーターが厳密な熱制限を超えて深刻な過熱が発生すると、内部のネオジム磁石が不可逆的な減磁を受ける可能性があります。適切な冷却プロトコルを維持し、デューティ サイクル制限を遵守することで、この永久的な損傷を完全に防ぐことができます。
A: はい、ただし、構造上の特別な予防措置を講じる必要があります。鉄金属の粉塵は、露出した磁気トラックに積極的に引き寄せられ、精密エアギャップを詰まらせるため、非常に問題になります。このような過酷な環境では、絶対的な信頼性を保証するために、完全に密閉された管状設計を指定するか、平坦なトラック上に加圧保護ベローズを取り付ける必要があります。
A: 標準的なギアボックスやボールネジによって提供される機械的な減衰、摩擦、または慣性のマッチングがなければ、ドライブがすべてを直接管理します。サーボ ドライブは、負荷の慣性を管理し、位置の安定性を維持するために、非常に動的で瞬時のリアルタイム調整を処理する必要があります。これには、大幅に高い処理能力、より速い更新レート、および高度に調整された制御ループが必要です。
