従来の回転モーターとリニアモーターの価格を比較すると、多くの場合、その違いは顕著です。オートメーション業界ではよくある質問です。「なぜこのテクノロジーにはこれほどコストがかかるのですか?」その答えは単一の要因では見つかりません。高級な材料コスト、複雑な製造プロセス、そしてそれがもたらす極めて優れたパフォーマンス上の利点の組み合わせによって決まります。
高精度リニア モーターにより、親ネジ、ベルト、ギアボックスなどの機械的な伝達コンポーネントが不要になります。この「ダイレクトドライブ」アプローチはスペースを節約し、効率を向上させますが、エンジニアリングの複雑さとコストがモーター自体に影響します。このガイドでは、永久磁石材料の不足からハイエンドのフィードバック システムの目に見えないコストまで、リニア モーターの高額価格の背後にある主な要因を分析します。最後には、最初はひどいショックを受けたにもかかわらず、なぜそれがより賢い長期投資となるのかがわかるでしょう。

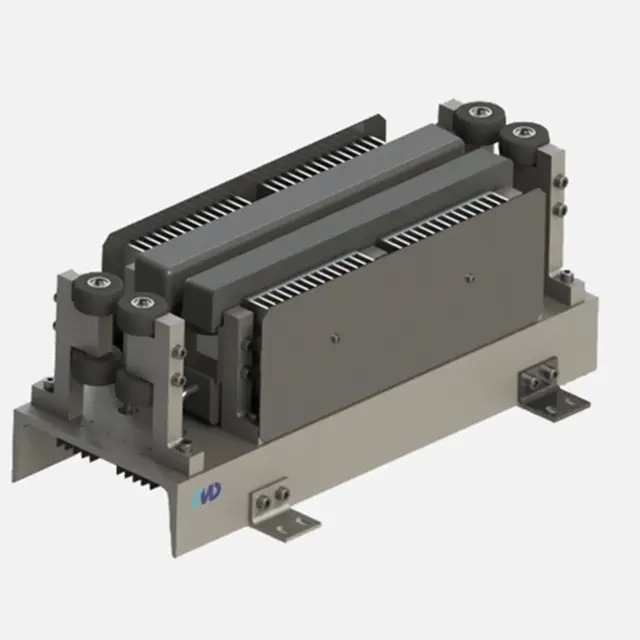

ほとんどの産業用リニア モーター システムで最も高価な物理コンポーネントはマグネット トラックです。小さな円形ローター内に磁石が組み込まれている回転モーターとは異なり、リニアモーターでは移動距離全体にわたるトラックが必要です。
現代のオートメーションに必要な高速性と力を実現するために、ネオジム鉄ボロン (NdFeB) 磁石を使用しています。これらは「レアアース」材料です。磁気トラックは機械のストロークと同じ長さでなければならないため、これらの高価な磁石の体積は従来のセットアップよりもはるかに大きくなります。移動長が 3 メートルの機械をお持ちの場合、実質的に 3 メートルの高密度永久磁石材料を購入することになります。このコストの線形スケーリングは、予算重視のプロジェクトにとって最大のハードルです。
レアアース元素の価格は、世界的な貿易および鉱業規制に基づいて大きく変動します。ため、その製造コストはこうした市場の変化に非常に敏感です。 リニアモーター は磁石が非常に重いメーカーは多くの場合、材料価格を数か月前に確定する必要があり、これらの「維持コスト」は必然的にエンドユーザーに転嫁されます。 Ironcore または Ironless システムを購入すると、文字通り、マシンのフレームにボルトで固定された高級磁性鉱物にお金のかなりの部分が費やされます。
リニアモーターの作成は、ロータリーエンジン用の標準的な銅コイルを巻くよりもはるかに困難です。高精度システムに必要な公差は非常に小さいものです。
リニアモーターが効率的に機能するには、移動するフォーサーと固定された磁石トラックの間の「エアギャップ」が完全に一定に保たれていなければなりません。多くの場合、幅が 1 mm 未満の隙間について話します。長い移動距離にわたってこれを維持するには、非常に剛性が高く、高価なアルミニウムまたはスチールのハウジングが必要です。わずかなずれでも力の損失が発生したり、さらに悪いことにフォーサーと磁石の間に壊滅的な衝突が発生したりすることがあります。
アイアンレス設計でもアイアンコア設計でも、力を最大化するには銅巻線を驚異的な密度で詰める必要があります。アイアンレスモデルでは、スチールコアのサポートなしで構造的完全性を提供するために、コイルは特殊なエポキシ樹脂でカプセル化されることがよくあります。この「ポッティング」プロセスは時間がかかり、モーターの過熱や故障の原因となる気泡が閉じ込められないようにするために真空チャンバーが必要です。この労働集約的な生産サイクルにより、単純な大量生産モーターでは発生しないコストがさらに増加します。
高解像度リニア エンコーダがなければ、リニア モーターは「ブラインド」になります。機械的な安定性を提供するギアやネジがないため、システムはその位置を知るために完全に電子フィードバックに依存しています。
リニアモーターの高精度を求めるなら、安価なセンサーを使用することはできません。 0.1 マイクロメートルほどの小さな動きを検出できる光学式または磁気式リニア スケールが必要です。これらのスケールは製造に高価であり、設置も困難です。多くの場合、フィードバック システムだけで、モーター アセンブリの総価格の 20% ～ 30% のコストがかかる可能性があります。
リニア モーターは高速 (多くの場合 5 メートル/秒以上) に対応できるため、フィードバック システムは超高速でドライブと通信する必要があります。これには、高帯域幅の電子機器と特殊なケーブルが必要です。シャフトの背面にある単純なエンコーダで十分な回転モーターとは異なり、リニアモーターでは移動距離の全長に一致するスケールが必要となり、総部品表 (BOM) がさらに増加します。
すべてのリニア モーター タイプが同じ価格であるわけではありません。 Ironcore テクノロジーと Ironless テクノロジーのどちらを選択するかは、予算と得られるパフォーマンスに大きな影響を与えます。
アイアンコア リニア モーターは、一般的に力 1 ニュートンあたり「手頃な価格」です。磁場を集中させるためにスチールラミネートコアを使用しているため、高推力を達成するために必要な磁石の数が少なくなります。ただし、スチールコアは「コギング」、つまり鉄と磁石の間の引力によって引き起こされるぎくしゃくした動きを引き起こします。これを修正するために、メーカーは複雑な「歪んだ」磁石の設計やソフトウェア アルゴリズムを使用していますが、これによりエンジニアリング コストが増加します。
アイアンレスモーターは高精度・高速の頂点です。フォーサーには鉄が含まれていないため、コギングがゼロで質量が非常に低くなります。これらは、他のほとんどの機械システムよりも速く加速できます。ただし、スチールコアのような磁気の焦点が欠けているため、同じ力を得るにはかなり多くの永久磁石材料が必要になります。ハイエンドの半導体や医療用途では、アイアンレス モーターがゴールドスタンダードですが、その「摩擦のない」感触を得るには割高な料金を支払う必要があります。
| 特徴 | 鉄芯リニアモーター | 鉄のないリニアモーター |
| 磁石の使用法 | 適度 | 非常に高い |
| 製造難易度 | 高い | 非常に高い |
| 精度レベル | 高い | 超高 |
| 力密度 | 高い | 低から中程度 |
熱はパフォーマンスの敵です。リニア モーターは機械の軸の内側に隠れていることが多いため、回転する回転モーターのような自然な空気の流れがありません。
高精度を維持するには、モーターを低温に保つ必要があります。モーターが熱くなると機械のフレームが膨張し、精度が失われます。多くの産業用リニア モーター ユニットには、統合された水冷チャネルが必要です。これは、単にモーターを購入するだけではないことを意味します。あなたは複雑な配管システムを購入しているのです。漏れなくこれらのチャネルを含めるためにハウジングを精密に機械加工する必要があり、加工時間と材料コストが大幅に増加します。
永久磁石が熱くなりすぎると、磁気が永久に失われる可能性があります (減磁)。これを防ぐために、メーカーはモーター巻線内に熱センサーと保護回路を取り付けます。これらの「目に見えない」安全機能には、生産中に追加の配線、コネクタ、テスト段階が必要であり、これらすべてが最終的に高額な価格をもたらす原因となります。
何百万も作られる標準的な AC モーターとは異なり、リニア モーターは多くの場合、モジュラー製品またはセミカスタム製品です。
ほとんどの購入者は特定のストローク長を必要としています。これは、マグネット トラックを結合可能なモジュラー セクションで製造する必要があることを意味します。これらの接合部全体で磁極が完全に揃うようにするには、高レベルの品質管理が必要です。あなたは「既製」の商品を購入しているのではありません。単一ユニットとして機能するように設計された、精度が一致したコンポーネントのセットを購入することになります。
高速リニア技術の市場は成長していますが、従来のモーターに比べればまだ小さいです。大幅な価格下落を可能にする「規模の経済」はまだありません。すべての 産業用リニア モーターは 、個別のシリアル番号、性能テスト レポート、および輸送中の磁気干渉を防ぐための特別なパッケージを備えた高価な資産として扱われます。
「なぜそんなに高価なのですか?」と尋ねるときは、システム全体を見なければなりません。リニアモーターは高性能エコシステムの一部です。
堅固なマシンベース: 高速リニアモーターを脆弱なアルミニウムフレームにボルトで固定することはできません。モーターの巨大な加速力は機械を揺さぶります。振動を減衰する重いベース (花崗岩または鋳鉄で作られることが多い) が必要です。
高度なサーボ ドライブ: 標準的なドライブでは、リニア モーターの高速フィードバックと電流要件を処理できません。 「ダイレクト ドライブ」の物理現象を管理するには、特殊なアルゴリズムを備えた高性能ドライブが必要です。
ケーブル管理: フォーサーは高速で移動するため、「高フレックス」ケーブルと、何百万サイクルも壊れることなく耐えられる堅牢なケーブル チェーンが必要です。
初期コストは高くなりますが、「総所有コスト」(TCO) は別のことを物語ります。多くの産業環境では、リニア モーターは実際に時間の経過とともにコストを節約します。
送りねじシステムでは、ナットが摩耗します。ベルトシステムではベルトが伸びます。リニアモーターには接触部分がありません。摩擦や潤滑剤の必要がなく、交換するものもありません。 24 時間 365 日稼働している工場の場合、ダウンタイムがないことは、初期価格の高さを補って余りあるものです。
リニアモーターを搭載した機械は高速性と加速性により、従来の機械よりも 1 時間あたり 30% ～ 50% 多くの部品を生産できます。 「部品あたりのコスト」を計算すると、多くの場合、大量生産にはリニア モーターが最も経済的な選択肢になります。生産サイクルを短縮することで、高い購入価格を競争上の優位性に変えます。
では、なぜリニアモーターはそれほど高価なのでしょうか?これらは、レアアース材料、サブミクロンエンジニアリング、高帯域幅エレクトロニクスを濃縮したものです。機械的な制限を取り除くためにお金を払っているのです。高精度リニア モーターに投資することで、速度、精度、メンテナンス不要の未来を買うことになります。永久磁石材料と複雑な鉄なしまたは鉄心製造のコストは依然として高いものの、工場のスループットと信頼性の向上により、通常、回転システムでは匹敵することのできない投資収益率が得られます。
Q: 予算プロジェクトにリニアモーターを使用できますか?
A: 通常はありません。プロジェクトで極度の高速または高精度が必要な場合を除き、ボールねじまたはベルト ドライブの方がはるかにコスト効率が高くなります。
Q: アイアンコアモーターはアイアンレスモーターよりも大幅に安価ですか?
A: はい、一般的にはそうです。アイアンコア設計ではスチールコアを使用して力を増幅するため、必要な磁石が少なくなり、材料コストが削減されます。ただし、非常に滑らかで低振動の用途にはあまり適していません。
Q: リニアモーターの価格は今後下がるのでしょうか?
A: モジュラー設計がより標準化され、生産量が増加するにつれて、価格は安定すると予想されます。しかし、希土類磁石が主要なコンポーネントであり続ける限り、それらはプレミアム製品であり続けるでしょう。
