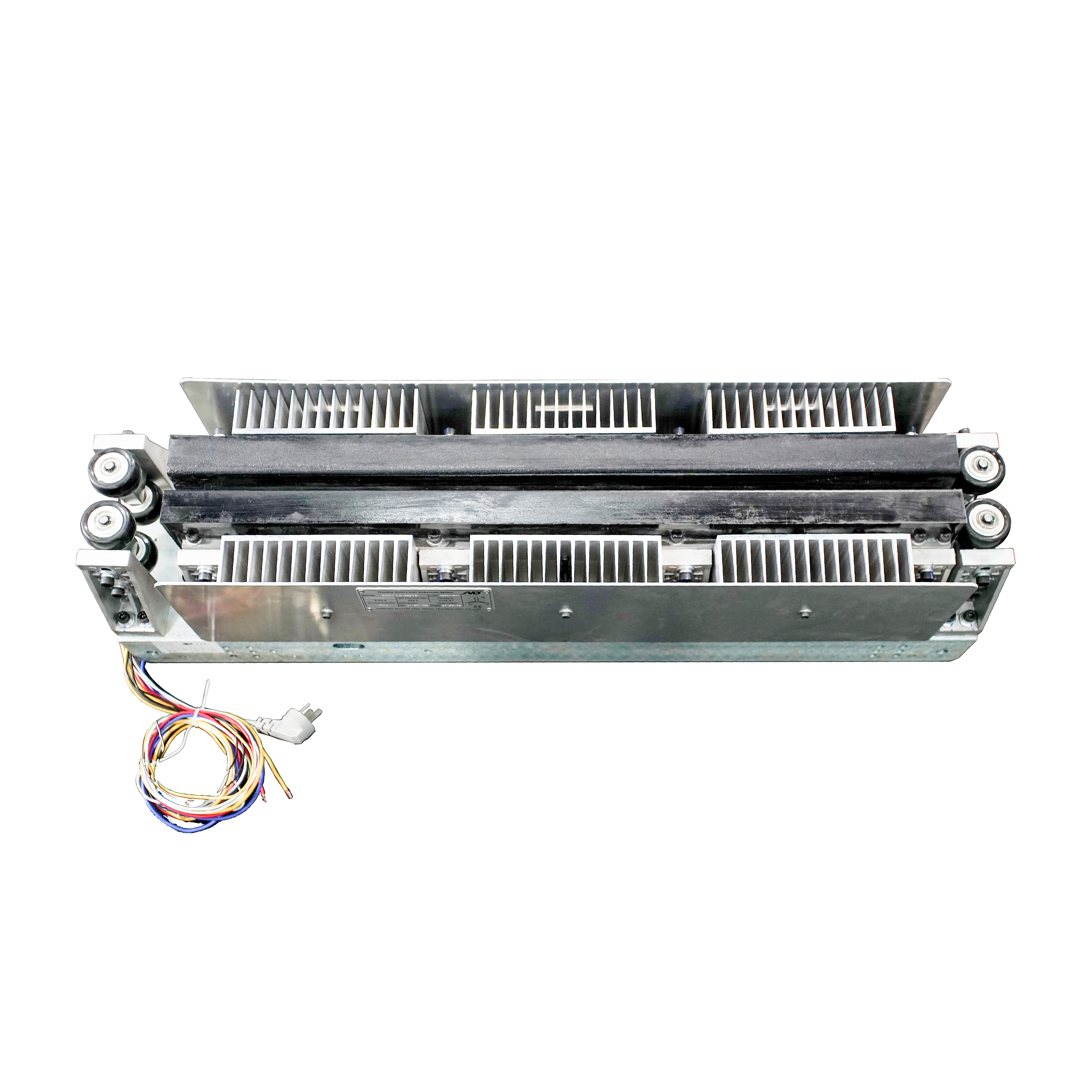

リニアモーターが実際に どのくらいの速さで 動くことができるか考えたことはありますか?その速度は移動距離、荷重、加速度、ガイドシステムによって異なります。リニア モーターは、直接電磁運動、スムーズな加速、正確な制御を提供することで、従来のアクチュエーターよりも優れた性能を発揮します。半導体製造やエレクトロニクス組立などの業界では、ミリ秒単位が重要です。この記事では、リニア モーターの速度を決定するもの、他のシステムとの比較、実際の利点が得られる場合について学びます。
● リニアモーターの速度は、ガイド、ペイロード、制御設定などのシステム設計によって異なります。
● 加速と応答性は、多くの場合、ピーク速度よりもパフォーマンスに影響を与えます。
●リニアモーターはボールネジやベルトに比べてスムーズで正確、メンテナンスの手間がかからない動作を実現します。
● 高速を達成するには、適切な熱管理、エンコーダ分解能、およびサーボ調整が必要です。
●半導体ハンドリング、ピックアンドプレイス、精密検査などの高速・短サイクルの用途に最適です。
産業用リニアモーターは 通常 5 ～ 10 m/秒で動作しますが、一部の特殊なシステムでは 12 m/秒を超えます。ウェハハンドリングやマイクロアセンブリなどのショートストロークのアプリケーションでは、非常に高い加速度が達成され、場合によっては 50 m/sec⊃2; を超えることがあります。これらの数値は可搬質量とストローク長の影響を受け、加速と減速のプロファイルに直接影響します。
理論上、モーターはピーク速度に達する可能性がありますが、持続速度は発熱、機械抵抗、制御フィードバックの制約によって制限されます。連続動作の場合、使用可能な速度は宣伝されているピークよりも 30 ～ 50% 低くなることがよくあります。
ピックアンドプレース機械などのアプリケーションでは、最大移動速度よりも迅速な起動/停止サイクルの方が有利です。リニアモーターはミリ秒単位で目標位置を達成できるため、ねじ駆動システムと比較してサイクルタイムが大幅に向上します。
滑らかさと瞬時のレスポンスが体感速度に貢献します。バックラッシュや機械的たるみのないシステムは、多くの場合、定格速度は高いが動作が不均一であるシステムよりも高速で応答性が高いように見えます。
主な制限要因には次のものがあります。
● ガイド タイプ: 再循環レールの速度は 5 m/秒に制限されますが、カム ローラー ガイドでは 10 m/秒を超える速度が許可されます。
● ペイロード: 重い物体は実効加速度を低下させます。
● 制御システム: チューニングが不十分であるか、エンコーダの解像度が低いと、発振やオーバーシュートが発生する可能性があります。
● 熱的制約: 高速速度が続くと熱が発生し、継続的な力が低下します。
移動距離が長くなると、加速段階と減速段階に時間がかかるため、平均速度が低下します。マイクロポジショニングデバイスのようなショートストロークシステムは、加速度が動作サイクルを支配するため、ピーク速度に近い速度で動作することができます。
モーターは、ペイロードや可動コンポーネントによる慣性を克服する必要があります。ペイロードが重くなると、最高速度が同じであっても加速が遅くなります。設計者は、移動質量を最小限に抑え、軽量のキャリッジまたはカーボンファイバーレールを使用することで速度を最適化できます。
ガイドシステムは重要です。プリロードされた再循環レールは安定性を提供しますが、ピーク速度を制限します。一方、カムローラーガイドは最小限の摩擦でより高い速度を可能にします。ガイドの位置がずれていたり、取り付けが緩んでいたりすると、振動が発生し、使用可能な速度が低下する可能性があります。
高速モーションには正確なサーボ制御ループが必要です。高分解能エンコーダ (1 µm 以上など) により高速での位置精度が向上し、最適化された PID チューニングによりオーバーシュートや発振が防止されます。
リニアモータは高速動作時に発熱します。ピーク速度に近い速度で継続的に動作すると、熱ディレーティングが引き起こされ、力の出力が低下する可能性があります。適切な冷却ソリューション (空冷システムまたは水冷システム) を使用すると、スロットルを発生させることなく継続的な動作が可能になります。
ボールねじは、特にリードが長い場合や直径が細い場合に、重大な速度制限に直面します。スクリューホイップと摩擦により加速が低下し、頻繁なメンテナンスが必要になります。
ベルトドライブ、特にスチール強化ベルトの速度は 10 ～ 12 m/秒に達することがあります。ストロークが長いとネジよりもベルトドライブが有利になりますが、位置決め精度が犠牲になることがよくあります。
リニアモーターは機械的伝達を排除し、以下を提供します。
● コマンドに対する即時応答
●ガタつきがなくスムーズな動きです。
●可搬質量が変化しても高い加速度を実現
テクノロジー | 最高速度 | 加速度 | メンテナンス | 精度 |
ボールねじ | 1～2m/秒 | 適度 | 中くらい | 高い |
ベルトドライブ | 5～10m/秒 | 高い | 中くらい | 中くらい |
線形モーター | 5～12m/秒 | 非常に高い | 低い | 非常に高い |
注：リニアモータは短サイクルで高精度な動作に最適ですが、ベルトは中程度の精度で長いストロークに適しています。
高速かつ正確な配置により、ウェーハの取り扱い、チップの配置、および PCB アセンブリのサイクル時間が短縮されます。リニアモーターはミリ秒単位で複数の動作を可能にし、スループットを向上させます。
急速な加速と減速により、食品、飲料、電子機器のパッケージングに不可欠な一貫した精度を維持しながら、大量生産が可能になります。
リニア モーターは、表面または製品の連続スキャンを容易にし、自動検査、品質管理、欠陥検出をサポートします。
ロボットサンプルハンドリング、診断装置、ラボオートメーションなどのアプリケーションは、エラーや汚染を防ぐために振動のない動作に依存しています。
ペイロードが大きいと慣性が増加しますが、ケーブルの管理が不十分だと抵抗が生じ、動きが制限されます。
コントローラーの設定が間違っていたり、構造的な共振があると、損傷を防ぐために速度制限が強制される可能性があります。
ほこり、破片、または極端な温度により、動作速度が低下したり、頻繁なメンテナンスが必要になったりする可能性があります。
設計者は、たとえモーターがより高速に動作できる場合でも、オペレーターの安全、法規制への準拠、および機器の寿命を考慮して、指令速度を下げることがよくあります。
動作要件を明確に定義し、過剰なスペックを持たずに必要な速度を達成するモーターを選択します。
モーターが過熱したり性能を損なったりすることなく、連続的な需要とピークの需要の両方に対応できることを確認します。
使用可能な最高速度を達成するには、ガイドの選択、ベアリングのプリロード、およびエンコーダーの分解能が重要です。
多くの場合、全体的な生産性にとって、加速性と応答性は絶対的な最高速度を上回ります。
いつもではありません。ベルト駆動システムはストロークの長い用途では優れた性能を発揮しますが、リニア モーターは短サイクル、高加速度のタスクに優れています。
はい、コントローラーの調整、ガイドの選択、および熱管理が最適化されている場合に限ります。
必ずしもそうとは限りません。機械部品が少ないため摩耗やバックラッシュが軽減され、ボールねじに比べてメンテナンスの必要性が低くなります。
最大定格速度だけでなく、必要な加速度を備えた負荷下で使用可能な速度に焦点を当てます。
リニア モーターは非常に高速な速度を達成できますが、実際の性能はガイド、ペイロード、制御を含むシステム全体に依存します。その本当の利点は、素早い加速、スムーズで正確な動き、機械的摩耗の少なさです。適切なモーターを選択するには、サイクル タイム、デューティ サイクル、熱制限、制御精度を考慮する必要があります。 の製品は、 dlmd 信頼性、精度、効率を向上させる最適化されたリニア モーターを提供し、要求の厳しい産業用途に高速ソリューションを提供します。
A: リニア モーターは、可搬質量、ストローク長、ガイド システムに応じて、通常 5 ～ 12 m/秒の速度に達します。ショートストロークのアプリケーションでは、多くの場合、より高い加速が実現されます。
A: 速度は、ガイド、積載質量、コントローラーの調整、熱負荷によって制限されます。システムが最適化されていない場合、高定格モーターでもパフォーマンスが低下します。
A: 急速な加速により、サイクル タイムが短縮され、スループットが向上します。これは、多くの場合、産業用途ではピーク速度よりも重要です。
A: はい、適切なサーボ制御、高解像度エンコーダー、および適切なガイド システムを使用すると、リニア モーターはスムーズで正確な動きを実現します。
A: リニア モーターは、より高い加速とよりスムーズな動きを実現します。ボールねじは短距離の精度に優れ、ベルトは長距離の精度に優れています。
A: リニア モーターは可動部品が少なくバックラッシュがないため、通常、機械式ドライブよりもメンテナンスの必要が少なくなります。
A: 半導体ハンドリング、ピックアンドプレース操作、検査システム、ラボオートメーションでは、高速で正確なリニアモーターの動作が最大限に活用されます。
