従来の電気モーターを「広げて」テーブルの上に平らに置いた状態を想像すると、リニア モーターの基本的な概念モデルが得られます。ギア、ベルト、親ネジを使用して円運動を直線運動に変換する従来の回転モーターとは異なり、この技術は直線状の運動を直接生成します。これは産業オートメーションの革新的な製品であり、機械的リンケージでは匹敵することのできないレベルの高速性と高精度を提供します。
このガイドでは、電磁理論の層を剥がして、リニアモーターがどのように動作するかを正確に説明します。永久磁石トラックと可動コイルの相互作用、アイアンコア設計とアイアンレス設計の違い、そしてなぜこのモジュラー技術が 21 世紀の製造の標準になりつつあるのかを探っていきます。ダイレクト ドライブの物理を理解することで、それが次の高性能プロジェクトに適切なソリューションであるかどうかをより適切に評価できます。
リニアモーターの基本的な動作は、ローレンツ力の法則に基づいています。この原理は、磁界内に置かれたワイヤを電流が通過すると、そのワイヤに力がかかることを示しています。回転モーターでは、この力によってトルクが発生します。私たちの場合、それは「推力」を生み出します。

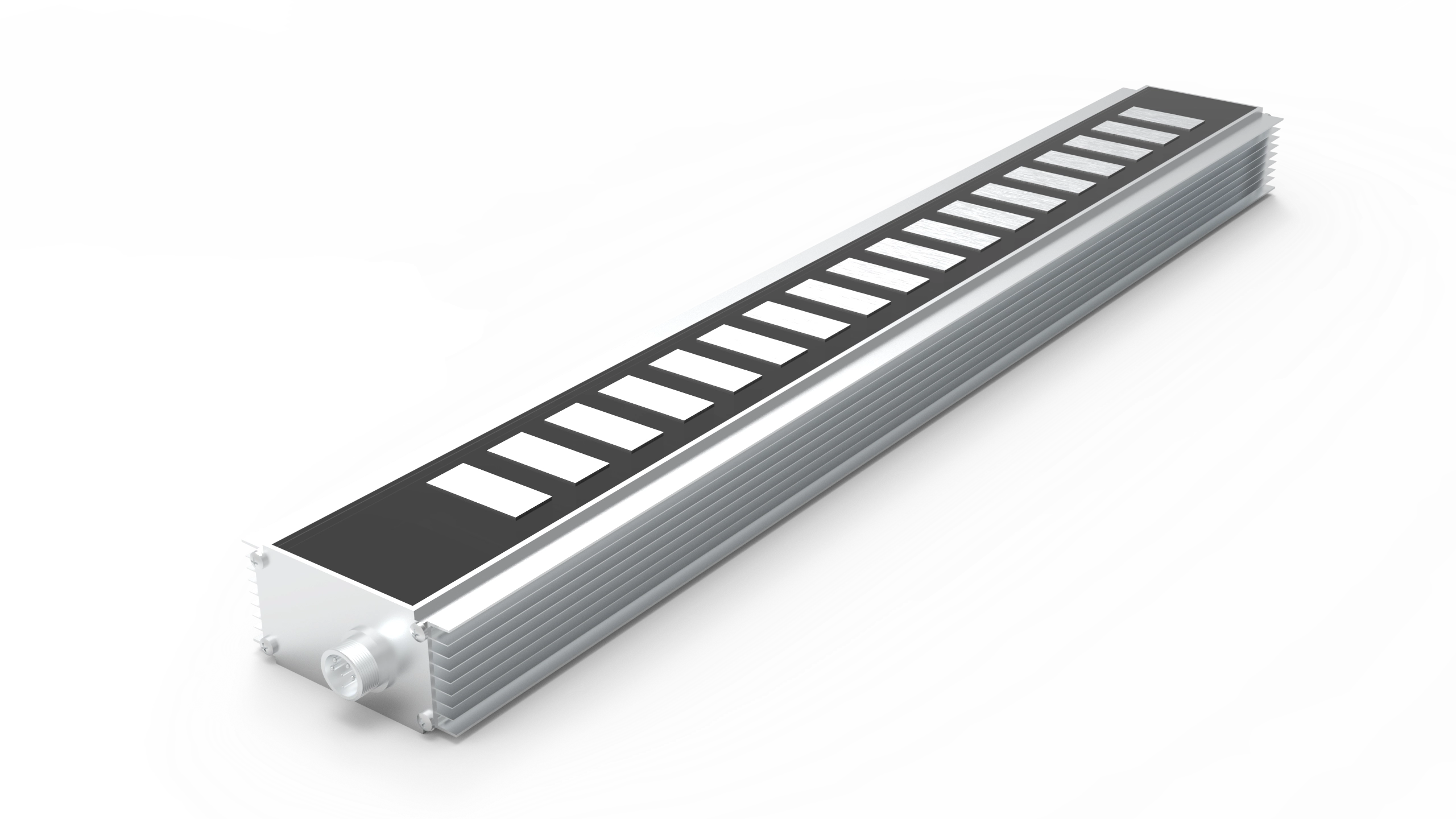

リニア モーターは、「フォーサー」 (モーター コイルを含む) と「ステーター」または磁気トラック (一連の永久磁石ユニットを含む) という 2 つの主要な部分で構成されます。フォーサー内のコイルに三相交流電流を流すと、移動磁場が生成されます。この磁場は固定された永久磁石トラックと相互作用し、フォーサーを前後に押します。
ボールネジのような機械的な変換器がないため、エネルギーは負荷の移動に直接使われます。この接触がないということは、ギアによる「バックラッシュ」や摩擦がないことを意味します。高精度を必要とする産業用アプリケーションの場合、この直接結合により、システムは数百万サイクルにわたって一貫したサブミクロン精度を達成できます。それは電気を運動に変える最も純粋な方法です。
すべての産業用アプリケーションに同じ要件があるわけではありません。エンジニアは通常、Ironcore と Ironless という 2 つの主要な物理アーキテクチャのどちらかを選択します。どちらも同じ電磁原理を使用しますが、磁束の管理方法が異なります。
Ironcore リニア モーターは、 シリコン鋼の積層体 (「コア」) の周りに巻かれたコイルを備えています。鉄の存在により磁束が大幅に増加し、より高い推力が得られます。重い荷物を高速で移動する必要がある場合は、この設計が最適です。ただし、鉄は「コギング」、つまりコアが磁石の上を通過するときにわずかにぎくしゃくする音も発生させます。
アイアンレス リニア モーターはスチール コアを完全に取り除き、エポキシでカプセル化されたコイルに置き換えます。これによりコギングがなくなり、驚くほどスムーズな動きが可能になります。これらは、高精度のスキャンまたは検査タスクに推奨される選択肢です。鉄製の重量物に比べて総力は劣りますが、「軽量」という性質により、極端な加速が可能になります。
| 特徴 | アイアンコア | アイロンレス |
| 推力 | 非常に高い | 適度 |
| コギング | あり（ソフトウェア補償が必要） | ゼロ |
| 放熱 | 優れています (コア経由) | 適度 |
| 精度 | 高い | 超高 |
| 応用 | 重量CNC、機械加工 | 半導体、医療 |
リニア モーターの「固定子」は、本質的には磁石の長いレールです。最新のシステムのほとんどは、永久磁石配置 (多くの場合ネオジム) を利用して、一定の強力な磁場を提供します。このセットアップの最も重要な利点の 1 つは、そのモジュール式の性質です。
トラックは個別のセグメントで構成されているため、それらをボルトで結合して、ほぼ任意の長さのパスを作成できます。ボールネジのように長くなりすぎると、うねったり振動したりするのに対し、リニアモーターはトラックの長さが10センチでも30メートルでも高精度を保ちます。必要な距離を達成するには、モジュラー磁石セクションを追加するだけです。
メーカーは多くの場合、永久磁石トラックに「ハルバッハ アレイ」を使用します。この特殊な磁石の配置により、モーターの「作動側」の磁界が強化され、裏側の磁界がほぼ相殺されます。これにより、リニア モーターの効率が最大化され、エネルギーを熱として浪費するのではなく、あらゆるアンペアの電流が負荷の移動に寄与するようになります。
リニアモーターは「オープン」システムです。それがどこにあるのか本質的にはわかりません。高精度を実現するには、高解像度リニアエンコーダと組み合わせる必要があります。このフィードバック ループにより、このテクノロジーは産業用ロボットにとって非常に強力になります。
エンコーダーはフォーサーの位置を「監視」し、そのデータを毎秒数千回ドライブ コントローラーに送り返します。システムは、計画された経路からのわずかな逸脱でも検出すると、コイル内の電流を即座に調整して修正します。これにより、リニアモーターは驚異的な剛性でその位置を維持し、繊細な製造プロセスの品質を損なう外力や振動に耐えることができます。
高精度には熱が大敵です。リニアモーターは機械フレームに直接組み込まれることが多いため、熱エネルギーを管理する必要があります。多くの場合、プレミアム システムには統合された冷却チャネルが含まれています。モーターを一定の温度に保つことで、時間の経過とともに「計算された」位置がドリフトする原因となる機械部品の膨張を防ぎます。
従来の機械システムでは、高速度はネジやベルトの物理的特性によって制限されることがよくあります。ボールねじを速く回転させると、ボールねじが振動し、最終的には故障します。リニアモーターには可動部品間に物理的な接触がないため、そのような速度制限はありません。
産業用リニア モーターの 速度は 10 メートル/秒を超えるのがさらに重要なのは、10G 以上の加速を実現できることです。この「迅速さ」により、工場内での作業間の「滞留時間」が短縮され、1 時間あたりに生産される部品の総量が大幅に増加します。 一般的です。
フォーサーは文字通り永久磁石トラック (小さな空隙によって分離されている) の上に「浮いている」ため、磨耗はありません。摩擦がないということは粉塵が発生しないことを意味するため、リニアモーターは半導体製造などのクリーンルーム環境に最適です。伸びるベルトや一定の潤滑が必要なネジとは異なり、実質的にメンテナンスを必要とせず、何年も年中無休で高速で稼働できます。
それがどのように機能するかを知ることは、それがどこに属するかを特定するのに役立ちます。現在、リニア モーターは、「十分な性能」という選択肢がないいくつかのハイテク産業の根幹となっています。
マイクロチップの世界では、高精度がすべてです。リニアモーターステージは、リソグラフィービームの下でウェーハを移動させるために使用されます。アイアンレス設計の滑らかでコギングのない動きにより、ナノメートル単位で測定された回路が常に完璧に配置されることが保証されます。
レーザー切断テーブルやウォータージェットテーブルには、モジュラーアイアンコアリニアモーターが最適です。広い作業面にわたって重いカッティングヘッドを高速で移動させるのに必要な高い推力を提供します。精度を損なうことなく 20 メートルのモジュラー トラックを作成できることは、他のドライブ テクノロジでは得られない利点です。
調達担当者やエンジニアは、リニア モーターを従来のボールねじやラック アンド ピニオン システムと比較することがよくあります。リニアモーターの初期コストは高くなりますが、「総所有コスト」は別のことを物語ることがよくあります。
| メトリック | ボールねじ | ラック&ピニオン | 線形モーター |
| 最高速度 | 低/中 | 中くらい | 高速 |
| 正確さ | 良い | 適度 | 高精度 |
| バックラッシュ | はい | はい | ゼロ |
| 着る | 高い | 中くらい | なし |
| 最大長さ | 限定 | 高い | 無制限（モジュール式） |
リニア モーターは、ほぼすべてのパフォーマンス指標で優れています。唯一のトレードオフは、制御電子機器の複雑さと永久磁石材料の初期価格です。ただし、生産速度の向上とメンテナンスの削減を計算すると、通常、ROI は非常に明確になります。
リニアモーターの実装には、従来の力学とは異なる考え方が必要です。磁力が非常に強いため、機械のフレームは非常に剛性が高くなければなりません。
鉄心セットアップでは、フォーサーと磁石の間の吸引力が実際の推力よりも数倍大きくなる可能性があります。これにより、リニアベアリングに大きな負荷がかかります。専門の設計者は、高速動作を可能にしながら、この「下向き」の引っ張りに対応できる工業グレードのベアリングを選択する必要があることを知っています。
トラックは強力な永久磁石アレイで構成されているため、作業場内にあるばらばらの鋼鉄粒子を引き寄せます。金属の削りくずが空隙に入り込むと、「クランチ」が発生する可能性があります。ほとんどの産業用設備では、トラックを清潔に保つために保護ベローズまたはカバーを使用し、 リニア モーターが その寿命全体にわたって最高効率で動作し続けることを保証します。
リニアモーターはモーションコントロール技術の最高峰です。機械的な伝達を排除し、磁界の直接作用を利用することで、これまで不可能と考えられていた高速・高精度・長寿命のバランスを実現しました。生のパワーを求めるアイアンコア設計を選択する場合でも、スムーズで繊細な作業を行うためにアイアンレスバージョンを選択する場合でも、これらの原理を理解することで、このモジュラーパワーハウスの可能性を最大限に活用できるようになります。
Q1: リニアモーターは回転モーターよりもランニングコストがかかりますか?
純粋な電気という点では、機械的な損失が排除されるため、非常に効率的です。ただし、永久磁石トラックのコストが高いため、初期購入価格は高くなります。ほとんどの企業は、生産速度の向上により、その差はすぐに元が取れることに気づいています。
Q2: リニアモータは垂直用途に使用できますか?
はい、ただし「カウンターバランス」またはブレーキが必要です。摩擦や機械的な「保持」がないため、力が失われるとフォーサーは落下します。エンジニアは通常、空気圧シリンダーまたはスプリングを使用して荷物の重量を相殺します。
Q3: リニアモーターは発熱しますか?
すべての電気モーターは熱を発生します。リニアモーターは多くの場合コンパクトで負荷を直接運ぶため、高精度を維持するために高負荷の産業用サイクルには通常、液冷を推奨します。
