従来の回転モーターを想像してください。シャフトを回転させ、その円運動を直線運動に変えるためにベルト、ギア、親ネジが必要になります。ここで、モーターを「広げる」ことを想像してください。ステーターは平らなトラックになり、ローターはその上を滑るキャリッジになります。これがリニアモーターの本質です。
機械的な摩擦やバックラッシュが排除されるため、産業界はこのテクノロジーに移行しています。 「どのように機能するか」というと、電磁力を利用して高速と高精度を同時に実現するダイレクトドライブ システムに注目しています。このガイドでは、複雑さを取り除き、磁場がどのように相互作用して驚異的な効率で荷物を移動させるかを正確に説明します。 Ironcore または Ironless のいずれのバージョンを検討している場合でも、リニア モーターの背後にある物理学を理解することが自動化戦略を最適化するための第一歩です。

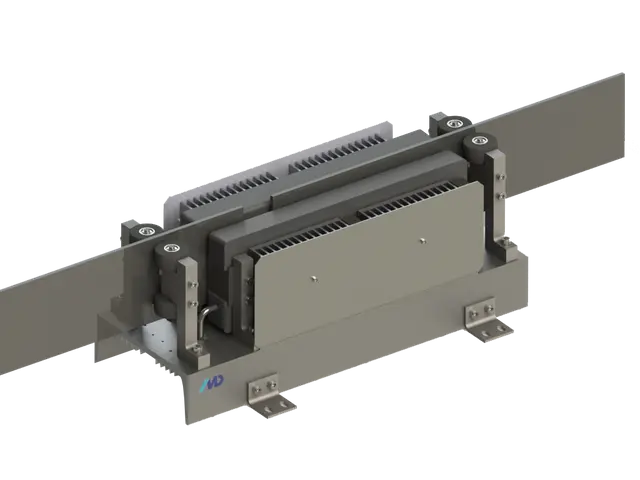

リニアモーターがどのように機能するかを理解するには、まずその形状を視覚化する必要があります。標準的なモーターでは、磁界が円を描くように「追いかけ」ます。リニアモーターでは、この磁場は直線的に進みます。これは、「フォーサー」 (コイルを含む移動する部分) と「磁気ウェイ」 (固定トラック) の 2 つの主要な部分で構成されます。
ダイレクトドライブ方式なので中間業者が不要です。従来のシステムはボールネジやベルトを使用していました。これらの部品は磨耗し、伸びて、動きに「傾斜」を加えます。リニア モーターは 負荷に直接力を加えることで機能します。この機械的接触の欠如は、トラックに接触するのは空気または高品質リニアベアリングのセットだけであることを意味します。産業用アプリケーションの場合、これによりバックラッシュがゼロになり、メンテナンスコストが大幅に削減されます。
ローレンツ力の原理に基づいて動作します。フォーサーのコイルに電流が流れると磁場が発生します。この磁場は永久磁石トラックと相互作用します。結果として生じる力がフォーサーをトラックの長さに沿って押します。電流の周波数と位相を変更することで、電流の速さと停止位置を正確に制御します。これがこのような高精度を実現できる最大の理由です。
リニアモーターは真空中では機能しません。それには洗練された「頭脳」または意欲が必要です。磁石とコイルが筋肉を提供する一方で、コントローラーはタイミングを提供します。フォーサーを動かすには、ドライブは正確なマイクロ秒でコイルの電流を切り替える必要があります。
ドライブは、磁石に対するフォーサーの正確な位置を知る必要があります。私たちはこれを「整流」と呼んでいます。ほとんどの高精度システムはリニア エンコーダ、つまりモータがミクロン単位で正確にどこにあるかをドライブに伝えるデジタル定規を使用します。フォーサーが移動すると、ドライブは電磁場の極性を切り替えて、フォーサーを次の磁石に引き寄せるか、最後の磁石から遠ざけるように押します。
回転シャフトや重いネジによる慣性がないため、リニア モーターは従来のベルトが切れるような速度で加速できます。産業用電子機器の組み立てでは、5G または 10G を超える加速がよく見られます。これを管理するために、ドライブは複雑なアルゴリズムを使用して、高速動作でオーバーシュートが発生しないようにします。パワーとブレーキのバランスをとり、スムーズで予測可能な動きを保ちます。
リニアモーターがどのように機能するかは、その内部構造に大きく依存します。エンジニアは、荷物の重量と必要な動きの滑らかさに基づいて、アイアンコア設計とアイアンレス設計のどちらかを選択します。
アイアンコア バージョンでは、一連の鉄の積層体 (コア) の周りに銅コイルが巻き付けられます。この鉄は磁束を集中させるのに役立ち、より強力な磁力「引力」を生み出します。鉄は磁界に優れた導体であるため、これらのモーターは、CNC 加工や大規模なマテリアルハンドリングなどの産業用の重量物を持ち上げる作業に最適です。
鉄芯リニア モーターの主な課題は「コギング」と呼ばれる現象です。鉄芯は電源がオフのときでも自然に永久磁石トラックに引き付けられるため、モーターが動くと「ギザギザ」と感じることがあります。これを解決するために、専門家は「歪んだ」磁石や高度なソフトウェア補正を使用して、動きが安定していることを確認します。耐久性があり、強力なソリューションが必要な場合に最適な選択肢です。
鉄なしリニアモータでは、鉄心を使わずにコイルがエポキシ樹脂で包まれています。これによりフォーサーが大幅に軽量化され、極限の加速が可能になります。鉄が無いのでコギングゼロです。動きはシルクのように滑らかで、小さな振動でも問題となる半導体スキャンや医療画像処理には不可欠です。
トレードオフの 1 つは熱です。 「ヒートシンク」として機能する鉄芯がないと、高負荷サイクル中に銅コイルが熱くなる可能性があります。ただし、モジュラー設計により、統合された冷却フィンや空冷経路が可能になることがよくあります。あなたの目標がフォーサーとトラックの間に磁気吸引力を持たない可能な限り高い精度である場合、アイアンレスモデルが勝者です。
「磁気ウェイ」はモーターの固定部分です。これは、交互の極 (北-南-北-南) で配置された高強度永久磁石ユニットの列です。これらの磁石の品質は、負荷時にリニア モーターがどのように機能するかに直接影響します。
「ピッチ」とは、隣接する 2 つの磁石の中心間の距離です。通常、ピッチが小さいほど分解能は高くなりますが、最大の力が制限される可能性があります。ほとんどの産業用トラックには、最高の磁気エネルギー密度が得られるネオジム (NdFeB) 磁石が使用されています。これにより、モーターはコンパクトなままでありながら、重量物を高速で押すことができます。
このテクノロジーの最も優れた点の 1 つは、モジュール式であることです。複数のマグネット トラックをボルトで結合して、10 メートル以上の移動距離を作り出すことができます。フォーサーは物理的にネジに接続する必要がないため、「ストローク」の長さは取り付けたいマグネット トラックの数によってのみ制限されます。この柔軟性により、自動倉庫での長距離輸送に最適です。
リニアモーターは銅製のコイルに大電流を流すことで機能するため、発熱します。回転モーターでは、通常、シャフト上のファンがシステムを冷却します。線形システムでは、高い精度を維持するために、より創造的になる必要があります。
熱により材料は膨張します。高精度環境では、わずか数ミクロンの膨張でレーザーやセンサーの位置合わせが狂う可能性があります。このため、多くの産業 用リニア モーター 設定には、ドライブと直接通信する熱センサーが組み込まれています。モーターが熱くなりすぎると、ドライブは電力を減らすか、外部冷却システムを作動させます。
空冷: 軽量のアイアンレスモーターに最適です。
水冷: 温度を一定に保つために重加工の鉄心モーターに使用されます。
パッシブシンク: コイルから熱を奪うモジュール式アルミニウム押出材。
熱安定性を維持することで、永久磁石トラックが時間の経過とともに磁力を失うことがなくなります。これは、磁石が極度の熱 (キュリー温度を超える) にさらされた場合に発生する可能性があります。
リニアモーターがどのように機能するかを理解することは、リニアモーターが特定の分野で古い技術を置き換える理由を理解するのに役立ちます。単に速く動くだけではありません。それは、機械システムでは到達できないレベルの再現性でそれを行うことです。
この分野では、部品の小型化が年々進んでいます。砂糖粒よりも小さいチップをピックアンドプレースするには、高精度のリニアモーターが必要です。アイアンレス設計は、コギングがないため、輸送中にチップが揺れることがないため、ここでは最適です。
大判プリンタでは、 広いガントリーにわたってプリント ヘッドを移動させるために高速性により、より迅速な生産が可能になると同時に、エンコーダーのフィードバックにより、インクの一滴一滴が正確に正しい位置に着弾することが保証されます。ベルトとは異なり、モーターは時間が経っても伸びないため、印刷品質は 1 日目から 5 年目まで変わりません。 モジュラー リニア モーターが必要です。
| 特徴 | ボールねじシステム | 線形モーター |
| スピード | 適度 | 高速 |
| 正確さ | 時間の経過とともに劣化する | 高精度を維持 |
| メンテナンス | 頻繁な注油が必要 | ほぼゼロ |
| バックラッシュ | 一般 | なし (ダイレクトドライブ) |
| 移動距離 | ネジのたるみによる制限 | モジュラー (無制限) |
大型の機械内でリニアモーターがどのように機能するかについての主な要素は、そのモジュール式の性質です。エンジニアは、プロジェクトの特定のスペースと力の要件に合わせてコンポーネントを「組み合わせて組み合わせる」ことができます。
単一の永久磁石トラックで複数のフォーサーを使用できます。これにより、機械の 2 つの異なる部分が同じ軸上で独立して動くことができます。従来のシステムでは、2 つの別々のレール セットと 2 つの別々のボールネジが必要となり、必要なスペースが 2 倍になります。この機能は、最新のコンパクトな工業設計において大きな利点となります。
トラックはモジュール式セクションで構成されているため、プロトタイプの短いストロークから開始し、量産対応のマシンに向けて簡単に拡張できます。これにより、開発者のリスクが軽減されます。テスト用に巨大で高価なネジを購入する必要はありません。準備ができたら、さらに 1 メートルの磁石を追加するだけです。
リニアモーターは可動部品がほとんどなくても機能しますが、無敵ではありません。工場の高品質な部分であり続けるためには、特定の問題に注意する必要があります。
永久磁石トラックは、金属の削りくずを集めた巨大な磁石のようなものです。機械が鋼を切断している場合、切りくずは磁石に向かって飛んでいきます。ほとんどの産業用セットアップでは、トラックをきれいに保つためにベローズまたは「伸縮式」カバーが使用されています。フォーサーと磁石の間にゴミが入ると、傷がついたり、致命的な詰まりが発生する可能性があります。
Forcer は移動します。つまり、電源ケーブルとフィードバック ケーブルもそれに合わせて移動する必要があります。高速アプリケーションでは、これらのケーブルは何百万回も屈曲します。柔軟性の高い「ドラッグ チェーン」を使用することが不可欠です。ケーブルが断線すると、リニアモーターは即座に機能を停止します。ハイエンド システムでは多くの場合、ワイヤレスまたは非接触電力伝送が使用されますが、ほとんどの場合、耐久性のあるケーブル管理システムが長寿命の鍵となります。
リニア モーターは、現代のモーション コントロールの頂点を表します。歯車やネジなどのメカニカルな「ノイズ」を除去することで、これまで不可能とされていた産業用機械の高速・高精度な動作を可能にします。生のパワーを求めてアイアンコアを選択するか、ガラスのように滑らかな動きを求めてアイアンレスを選択するかに関係なく、「展開された」モーターのコンセプトは、自動化の未来に向けたモジュール式で耐久性のあるソリューションを提供します。永久磁石トラックと電磁フォーサーの間の相互作用を理解することが、真の効率を引き出す秘訣です。
Q1: リニアモーターはボールねじに比べて高価ですか?
最初はそうです。磁石とハイエンドドライブのコストは高くなります。ただし、メンテナンスの必要性、高速性による高いスループット、長期的な高精度を考慮すると、総所有コスト (TCO) はリニア モーターの方が低いことがよくあります。
Q2: 縦置きでも使用できますか？
はい、ただし「カウンターバランス」またはブレーキが必要です。フォーサーを所定の位置に保持するための摩擦がないため、電源が切れるとフォーサーは落下します。ほとんどの工業用垂直ステージは、これに対処するために空気圧スプリングまたは機械式ブレーキを使用します。
Q3: アイアンコアとアイアンレスのどちらを選択すればよいですか?
重い荷物 (50kg 以上) を移動する必要があり、多少のコギングを許容できる場合は、Ironcore を使用してください。軽い負荷で極端な加速と完全にスムーズな動きが必要な場合は、アイアンレスがより良い選択です。
