現代の製造では、より高いスループットとナノメートルの精度が絶え間なく追求されています。標準的な機械システムは、これらの積極的な目標を達成するのに苦労することがよくあります。駆動コンポーネントは、極端なデューティサイクル下で激しい摩擦と急速な摩耗に直面します。エンジニアは、実際の予算と照らし合わせてパフォーマンスの限界を継続的に評価する必要があります。中心的なジレンマがしばしば発生します。ダイレクトドライブの性能向上は、 リニア モーター 確立された従来の駆動システムに比べて初期費用が高いことに見合ったものでしょうか?標準的なボールねじ、ラックアンドピニオン機構、ベルトドライブが依然として多くの工場で主流となっています。どちらを選択するかを決定するには、慎重な分析が必要です。この記事では、客観的で証拠に基づいたエンジニアリングの比較を提供します。私たちは、ドライブテクノロジーの調整を慎重にお手伝いします。ペイロードの制約、精度要件、サイクルタイムを評価する方法を学びます。私たちの目標は、機械的なボトルネックを正確に明らかにすることです。これにより、正確な運用環境に適したシステムを自信を持って指定できます。
従来のアクチュエータは回転運動を直線運動に変換します。この変換は基本的に中間の機械的リンケージに依存しています。ネジ、ベルト、ギアは本質的にドライブトレインに物理的な摩擦をもたらします。また、急加速時に機械的コンプライアンスも発生します。コンプライアンスとは、負荷がかかったときにコンポーネントがわずかに伸びたり曲がったりすることを指します。時間が経つにつれて、これらの可動部品は必然的に磨耗します。摩耗により、嵌合部品間の隙間が増加します。この劣化は位置精度に直接影響します。新品のボールネジが素晴らしい性能を発揮します。ボールねじがひどく摩耗すると、厳しい公差を維持するのが難しくなります。
従来のドライブ システムは、明確なパフォーマンスの上限に達することがよくあります。私たちは、運用上の大きな問題点に頻繁に遭遇します。エンジニアは、これらの既知の制約を考慮して積極的に設計する必要があります。
システムをアップグレードする前に、明確な成功基準を確立する必要があります。単純なアプリケーションでは、高度なダイレクトドライブ技術が必要になることはほとんどありません。ただし、特定のプロセス要件により、機械的リンケージが時代遅れになります。プロセスでサブミクロンの位置決めが必要な場合は、ダイレクトドライブ ソリューションを検討する必要があります。光学検査装置はこの極めて高い精度に依存しています。高周波振動運動にもアップグレードが必要です。機械ネジは、急速な前後の微動により急速に劣化します。最後に、厳密なクリーンルームコンプライアンスがテクノロジーの選択を決定することがよくあります。転動体は微細な金属粒子を排出します。非接触ダイレクトドライブは、この特定の汚染リスクを完全に排除します。
従来のシステムは、標準の回転サーボ モーターに依存しています。エンジニアはこれらのモーターを機械式アクチュエーターと組み合わせます。一般的な組み合わせには、ボールねじ、親ねじ、ラックアンドピニオンアセンブリなどがあります。これらのメカニズムには、大きな利点が 1 つあります。これらは重要な機械的レバレッジを提供します。ねじ山は連続した傾斜面のように機能します。モーターのトルクを増大させて、巨大な直線推力を生み出します。このギア効果により、従来のドライブは耐荷重作業において信じられないほど効率的になります。大質量のペイロードを簡単に移動できます。また、外力にも効果的に抵抗します。ボールねじは重量物を自然に所定の位置に保持します。

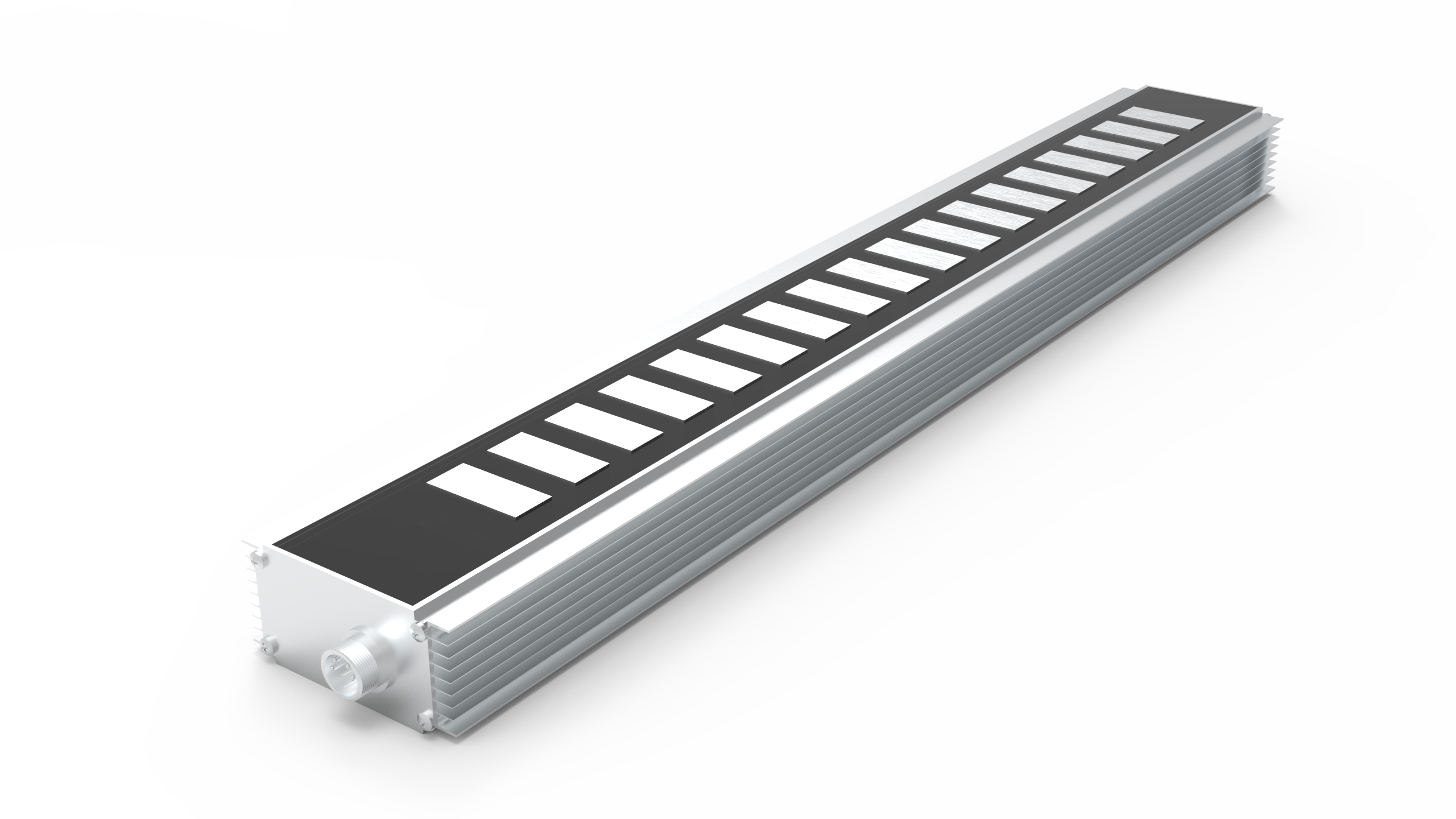

このテクノロジーは、標準的な回転モーターをスライスして広げ、平らに広げたものとして視覚化できます。ステータは固定磁石トラックになります。ローターはフォーサーと呼ばれる可動コイルアセンブリになります。この設計により、中間の機械的トランスミッションがすべて排除されます。磁気相互作用がペイロードを直接駆動します。フォーサーコイルには電流が流れます。これにより電磁場が発生します。磁場はトラック上の永久磁石と相互作用します。結果として生じるローレンツ力がキャリッジを前進させます。ネジやベルトを排除することで、 リニアモーターは 驚異的な動的応答性を実現します。真のバックラッシュゼロの性能を提供します。

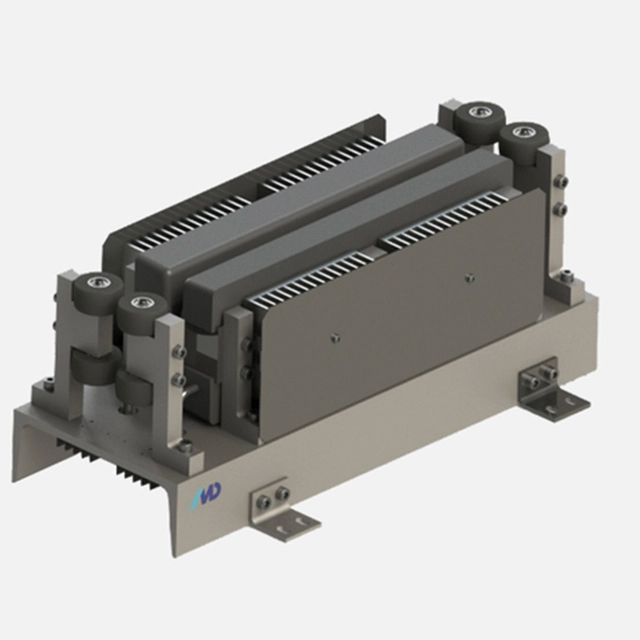

エンジニアは通常、2 つの主要なカテゴリのバリエーションから選択します。鉄心モデルは、鋼板の周囲にコイルが巻かれているのが特徴です。この鉄心が磁束を集中させます。非常に高い連続力とピーク力を生成します。ただし、トラックに対して重大な磁気吸引力も生成します。アイアンレスモデルはスチールの積層を完全に省略しています。コイル ブロックは、2 つの対向するマグネット トラックの間を移動します。このコアレス設計により磁気吸引が排除されます。また、コギング力も完全に除去されます。ゼロコギングにより、非常にスムーズな動作が保証されます。アイアンレス設計は、低力、超高精度の用途で完璧に機能します。
ダイレクトドライブ システムは、ダイナミック パフォーマンス カテゴリで優位を占めています。秒速 5 メートルを超える速度を簡単に達成します。可動質量が低いため、加速中に非常に大きな G 力が発生します。インデックスの移動は短時間でミリ秒単位で完了します。逆に、従来のドライブは厳しい物理的制限に直面しています。長いボールネジは回転が速すぎると激しく振動します。急激な加速プロファイルではベルトが切れたり伸びたりします。機械式トランスミッションでは、非接触式の速度に匹敵することはできません。
ダイレクトドライブ構成は、ペイロードから位置データを直接読み取ります。リニア エンコーダはリアルタイムのフィードバックを提供します。この閉ループ設定により、バックラッシュがゼロになります。ナノメートルレベルの再現性を簡単に実現します。従来のシステムは、回転モーターのエンコーダーから位置データを読み取りました。彼らはペイロードの位置を数学的に推測します。機械的な遊びはエラーを引き起こします。ネジの熱膨張によりピッチが伸びます。累積公差の積み重ねにより最終精度が低下します。従来のシステムは、真のナノメートル精度を達成するのに常に苦労しています。
ここでは、機械式ギア装置が従来のドライブに明確な利点をもたらします。ネジはトルクを増大させて巨大な推力を生み出します。数トンのペイロードを楽々押し込みます。また、過熱することなく継続的な高耐久推力を維持します。ダイレクトドライブ構成は、短いバーストに対して優れたピーク力を提供します。ただし、その継続的な力は依然として厳しく制限されています。モーターのコイルは、一定の負荷がかかるとかなりの熱を発生します。機械的なてこを利用しない場合、ダイレクトドライブ システムは重いペイロードを継続的に押すために大量の電流を消費する必要があります。
ダイレクトドライブの非接触特性により、内部モーターの摩耗が防止されます。モーター自体はメンテナンス不要です。潤滑は必要ありません。このクリーンな操作は半導体製造環境に最適です。機械システムには厳密な予防保守が必要です。技術者は潤滑スケジュールを注意深く監視する必要があります。ネジ、ベアリング、ベルトは時間の経過とともに必然的に摩耗します。これらの劣化したコンポーネントを最終的に交換するには、ダウンタイムをスケジュールする必要があります。
| パフォーマンス指標 | 従来のドライブ (ボールねじ/ベルト) | ダイレクトドライブ (リニア) |
|---|---|---|
| 最高速度 | 低から中 (通常 < 2 m/s) | 非常に高い (> 5 m/s) |
| 加速度 | 機械的ストレスによる制限 | 非常に高い（高G） |
| 精度とバックラッシ | 中（ガタあり） | サブミクロン（バックラッシゼロ） |
| 継続的な力 | 高い（メカニカルアドバンテージ） | 中程度 (熱的に制限されている) |
| メンテナンスの必要性 | 高（潤滑、摩耗交換） | 低 (非接触ドライブ) |
ダイレクトドライブ システムは、移動するキャリッジで直接熱を発生します。機械システムは熱を固定回転モーターに放散します。この直接的な発熱は重大なリスクをもたらします。熱はペイロードに容易に伝わります。熱膨張により、繊細な測定操作が台無しになる可能性があります。エンジニアは多くの場合、アクティブ液体冷却システムを実装することでこれを軽減します。水道管は可動ケーブルトラックを通って配線する必要があります。これにより、配管が大幅に複雑になります。また、潜在的な障害点も増加します。
鉄心モデルは巨大な磁気吸引力を生成します。フォーサーはマグネットトラックに向かって激しく引っ張られます。この吸引力は、実際のモーターの駆動力を超えることがよくあります。これにより、大きな寄生負荷が発生します。この一定の下向きの押しつぶし力に対処するには、リニア ガイド ベアリングを過剰に設計する必要があります。このような極端な条件下では、標準ベアリングは早期に故障します。ベアリングが強化されると、摩擦がわずかに増加します。また、全体の移動質量も増加します。
露出した高強度希土類磁石は、特有の危険を引き起こします。これらの磁石の軌道は移動距離全体に沿って並んでいます。それらは環境内のあらゆる鉄の破片を積極的に引き付けます。金属の削りくず、研削粉、飛び散ったネジが瞬時にトラックに付着します。フォーサーと磁石の間に破片が挟まると、致命的な損傷が発生します。高度に汚染された環境には、強力な保護措置が必要です。エンジニアは、複雑な保護ベローズや金属カバーを取り付けることがよくあります。これらのカバーによりコストが大幅に増加します。また、最大ストローク長も制限されます。
機械的リンケージは自然なショックアブソーバーとして機能します。高周波振動を自然に減衰させます。ダイレクトドライブ アーキテクチャには、この減衰効果がまったくありません。それらは非常に硬い機械システムを形成します。コントローラーはあらゆる微細な振動を即座に認識します。この硬さを管理するには、高度な制御アーキテクチャが必要です。高解像度リニアエンコーダが必須になります。サーボ ドライブは非常に速い更新速度を必要とします。エンジニアは制御ループを積極的に調整する必要があります。調整が不十分なダイレクトドライブは、うなり声を上げ、振動し、非常に不安定になります。
従来の機械は依然として重工業の根幹です。これらは、特定のシナリオにおいて明確な利点をもたらします。次の条件で指定する必要があります。
ダイレクトドライブテクノロジーは、標準的な機構では機能しない場合に優れています。彼らは特定のハイテク産業を支配しています。次の要件に直面した場合は、それらを指定する必要があります。
ドライブコンポーネントを選択するときは、推測を避けてください。最初に正確な運動学的動作プロファイルを計算することを強くお勧めします。正確なストローク長を記録します。総移動質量を正確に計量します。必要な移動時間と移動間の滞留時間を定義します。これらの変数を使用して、連続力とピーク力の計算を実行します。これらの力を利用可能な熱放散に対してマッピングします。ベンダーに問い合わせる前に、この確実なデータを収集してください。データ主導のアプローチにより、コストのかかる過剰な仕様や危険な過小サイジングを防止できます。
どちらのドライブ テクノロジも、あらゆるシナリオにおいて普遍的に優れているというわけではありません。実装が成功するかどうかは、ドライブ アーキテクチャを特定の物理的および財務的現実に適合させるかどうかにかかっています。従来のシステムは、重くて汚くて垂直なタスクを美しく処理します。ダイレクトドライブ アーキテクチャにより、前例のない速度とナノメートルの精度が実現します。バックラッシュや機械的トランスミッションの摩耗を完全に排除します。より高い初期投資が必要になります。また、熱や破片に関するより厳格な工学的安全対策も要求しています。ただし、長期的な運用効率により、初期費用が正当化されることがよくあります。高スループット環境では、メンテナンス間隔の短縮により大きなメリットが得られます。設計段階の早い段階でアプリケーション エンジニアに直接相談することを強くお勧めします。特定のデューティ サイクルを慎重にモデル化してください。ハードウェア仕様を最終決定する前に、熱と力の仮定を徹底的に検証してください。
A: はい、特定のアプリケーションでは効率が低下する可能性があります。機械システムはギアを使用してトルクを増大させます。比較的低いモーター電流を使用して重い負荷を押します。ダイレクトドライブ アーキテクチャには、この機械的な利点がありません。摩擦や重力に抗して重い負荷を保持するには、非常に高い連続電流を消費する必要があります。この消費電流の増加により、より多くの熱が発生します。
A: はい、ただし追加の安全工学が必要です。ダイレクトドライブキャリッジは、電源が失われると瞬時に落下します。機械的摩擦ではペイロードを保持できません。信頼性の高い機械ブレーキを取り付ける必要があります。また、ペイロードの重量を継続的に釣り合わせるために、空気圧シリンダーや磁気スプリングも必要になる場合があります。
A: いいえ。モーター コイルとマグネット トラックは非接触で動作し、メンテナンスは不要です。ただし、システムは依然として機械的なサポート コンポーネントに依存しています。リニア ガイド レール、ベアリング ブロック、およびダイナミック ケーブル管理トラックには依然として物理的な摩耗が発生します。技術者は、工場の標準スケジュールに従って、これらのサポートコンポーネントを検査し、潤滑する必要があります。
