数ブラウズ：0 著者：サイトエディタ 公開された： 2026-07-18 起源：パワード

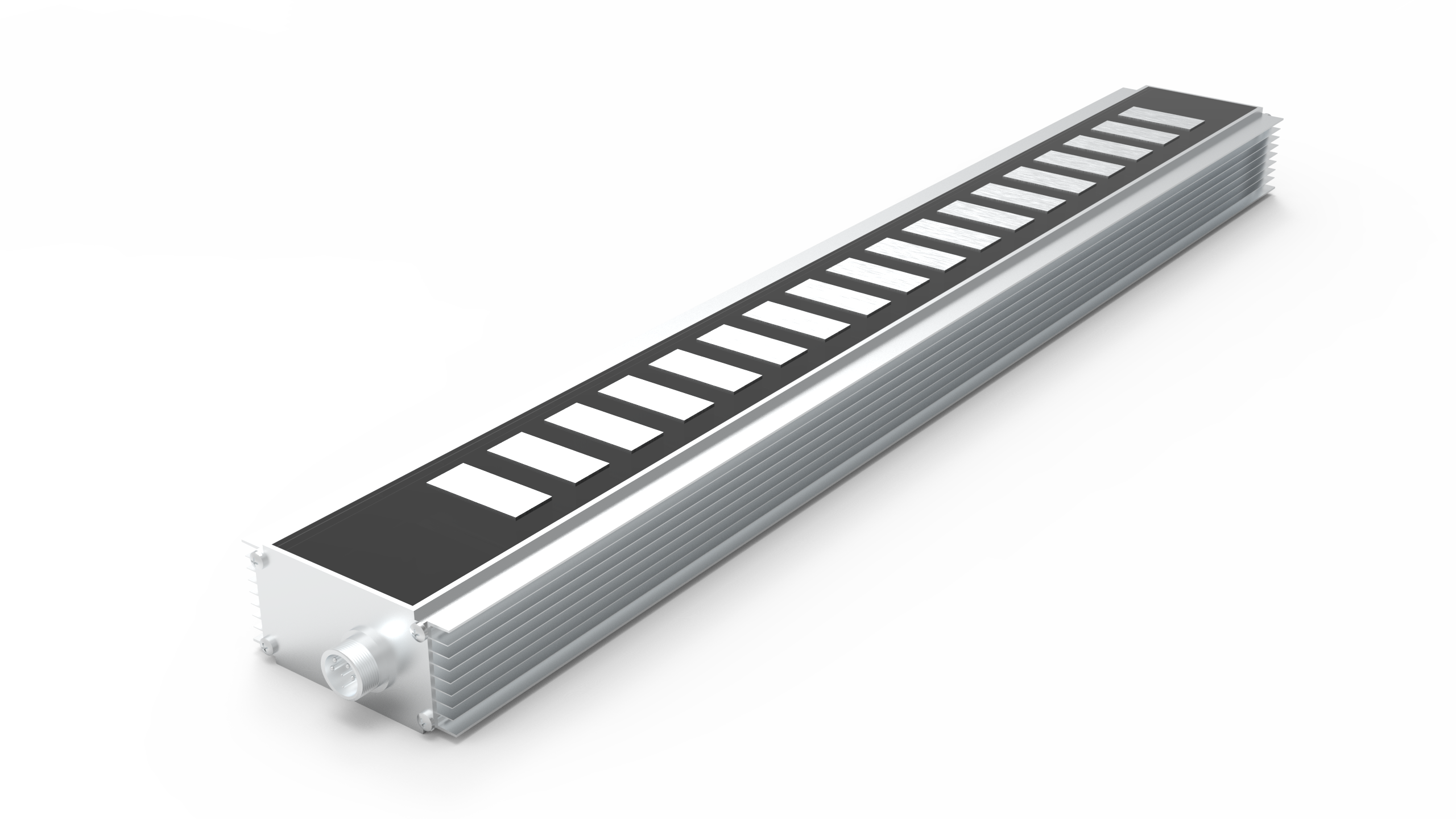

現代のオートメーションでは、従来の機械式トランスミッションでは維持するのが困難なサイクル タイムと精度レベルが求められます。現在、標準的な回転システムは厳しい物理的限界に直面しています。最大加速が制限され、摩擦が発生します。多くの場合、一か八かの環境では製造効率が低下します。基本的に、 リニア モーターは 「展開された」回転モーターとして機能します。ダイレクトドライブの直線運動をシームレスに提供します。この設計により、ベルト、ボールネジ、複雑なラックアンドピニオンアセンブリが完全に不要になります。ステーターとローターは平らに置きました。電磁力を直接素早い動きに変換します。この構造的な変化により、比類のないスピードとスムーズさがもたらされます。
この記事は技術的な評価ガイドとして設計されました。核となる構造上の違いを学びます。複数のアーキテクチャ タイプを評価します。パフォーマンスの向上が統合の複雑さと初期費用に見合ったものであるかどうかを判断するお手伝いをいたします。
機械エンジニアは常に物理的な摩擦と戦います。回転から線形への変換メカニズムは本質的にパフォーマンスを制限します。ボールねじやタイミングベルトなどの標準コンポーネントには、コンプライアンスが導入されています。大きな動的負荷がかかると伸びたり曲がったりします。また、数千サイクルにわたる継続的な機械的摩耗も経験します。時間の経過とともに、これらの部品は著しく劣化します。動作中にヒステリシスが増加することに気づくでしょう。ベアリングが磨耗すると再現性が低下します。機械的なリンクにより、物理的な速度のボトルネックが生じます。これらの物理的な制限により、自動化装置が生産速度を安全に調整することができなくなります。可動部品は熱と振動を発生します。最終的には失敗し、生産が完全に停止します。
従来の回転モーターにはギアボックスが必要です。モーターをネジに接続する必要があります。ナットを前方に駆動するには、ネジを回す必要があります。このシーケンス全体がエネルギーを無駄にします。複数の障害点が発生します。カップリングごとにわずかな誤差が追加されます。エンジニアはこのエラーをバックラッシュと呼びます。モーターの方向が逆になると、ナットが躊躇します。このためらいにより、微細加工作業の精度が損なわれます。ダイレクトドライブでは、これらの中間ステップが完全に排除されます。
ダイレクトドライブアプローチはすべてを変えます。リニア モーター システムは、機械のパラダイムを完全に転換します。標準的な回転モーターを広げて完全に平らに置いたところを想像してください。従来の円形ステータは固定磁気トラックになります。回転部品は可動コイルに変形します。この可動コイルをフォーサーと呼びます。電磁束は、正確に維持されたエアギャップを直接通過します。このギャップにより、可動コイルが固定磁石から分離されます。何も触れず、何もすり合わないからです。私たちはドライブトレインから機械的中間物を完全に取り除きます。電力は直接並進運動に変換されます。回転慣性のマッチングを気にする必要はありません。機械的な最大の懸念事項はペイロードの質量です。これにより、サーボ制御ループの調整が簡素化されます。エンジニアはシステムをさらに強化することができます。
機械的弾性を取り除くと、システムの応答性が変わります。ダイレクトドライブ構成により、大幅に高い動的剛性が実現します。バックラッシュもなく、即座に応答時間が得られます。加速プロファイルはスクリュードライブに比べて劇的に急峻になります。マシンはプログラムされたとおりに制御コマンドに従います。この直接結合により、高忠実度のモーション プロファイルが保証されます。私たちは、ダイレクト ドライブ オートメーションの成功をいくつかの基準によって定義します。
エンジニアはモーターのアーキテクチャをアプリケーションに適合させる必要があります。今日の自動化業界では、主に 3 つのカテゴリが主流となっています。それぞれ物理を異なる方法で処理します。
まず、鉄心モデルを検討します。銅のコイルは鋼板の周りにしっかりと巻き付けられます。メーカーは通常、これらのコイルをエポキシ接着して堅牢なブロックにします。このスチールコアにより磁束が集中します。高い継続的な力に最適です。重量物の輸送に使用します。彼らは CNC 工作機械と金属加工に優れています。このような環境では、切削力に大きな抵抗が必要となります。鉄心ユニットは、これらの切削力に対して難なく前進します。トレードオフは確かに存在します。スチールコアは巨大な引力を生み出します。常に磁気トラックに向かって下方向に引っ張られます。場合によっては、この下向きの力が実際の積載重量を超えることがあります。大幅にオーバーエンジニアリングされたリニアベアリングが必要です。これらのベアリングは、この極端な下向きの引っ張りをサポートする必要があります。コギング力も存在します。鉄の歯は永久磁石と整列することを好みます。この磁気の好みにより、低速時にわずかな動きのリップルが発生します。管制官はこれをスムーズにするために懸命に働く必要があります。
次にアイアンレスモデルの評価を行います。 U チャンネル設計を採用しています。コイルアセンブリには鉄は一切含まれておりません。メーカーはエポキシを使用して裸の銅巻線をカプセル化します。 U字型のマグネットトラックでスムーズに動きます。トラックの両側には反対側の磁石が含まれています。超高精度に最適です。高速のピックアンドプレイスタスクでよく見られます。半導体製造では、ウェーハのスキャンのみにこれらを使用しています。トレードオフには、移動質量の減少が含まれます。磁石を引き付ける鉄が存在しないため、コギングはゼロです。これにより、どんな速度でも完璧にスムーズになります。ただし、鉄心モデルよりも全体的な出力が低くなります。放熱性がかなり悪くなります。熱負荷を吸収して逃がすための鉄心は存在しません。強く押しすぎると、銅巻線が急速に過熱します。デューティ サイクルを厳密に監視する必要があります。
最後に、管状または円筒状のデザインを見ていきます。この設計では、磁気トラックを密閉された円筒の中に包み込みます。フォーサーは固定シャフトを完全に取り囲みます。見た目は空気圧シリンダーとまったく同じです。これらは優れたドロップイン代替品として機能します。エンジニアは、空気圧シリンダーをこれらの電動シリンダーに交換して、正確な位置制御を実現します。クリーンルーム環境や食品包装ラインで広く使用されています。簡単に洗い流すことができます。トレードオフには物理的なストローク制限が関係します。密閉型設計により、優れた IP 定格が得られます。ホコリや水を完全にシャットアウトします。ただし、最大ストローク長は厳しく制限されています。内部磁気シャフトには中間サポートがありません。伸ばしすぎると垂れ下がってしまう可能性があります。このたるみによって重要なエアギャップが損なわれ、壊滅的な削れが発生します。
オートメーションモーターアーキテクチャの比較
| アーキテクチャタイプ | 主な利点 | 理想的な用途 | 主な欠点 |
|---|---|---|---|
| アイアンコア | 高い力密度 | 工作機械、重量物輸送 | 高い吸引力、コギング |
| アイロンレス（Uチャンネル） | コギングゼロ、スムーズな動き | 半導体、光アライメント | 放熱が悪く、力が低下する |
| 管状・円筒状 | 高いIP定格、密閉型 | 空気圧交換、梱包 | ストローク長の厳しい制限 |
直接結合により、機械の位置決め機能が完全に変わります。アイアンレスモデルは日常的にサブミクロンの位置決め精度を達成します。高解像度リニアエンコーダと直接ペアリングします。エンコーダはトラックから正確な位置データを直接読み取ります。機械的なコンプライアンスによって測定値が歪むことはありません。コントローラーはモーションエラーを瞬時に修正します。すべての単一パスで絶対的な精度を達成します。光学検査では、この精度が非常に重要です。カメラはジッターなしで画像をキャプチャする必要があります。ダイレクトドライブシステムは瞬時に所定の位置に落ち着きます。発振したり、目標位置を追従したりすることはありません。
速度と加速度はマシンのサイクル時間に大きな影響を与えます。従来のボールねじは高速でうねったり振動したりします。エンジニアはこれを臨界速度制限と呼んでいます。この物理的な鞭打ちにより精度が損なわれ、コンポーネントが損傷します。長いネジを速く回すことはできません。ダイレクトドライブユニットは、この物理的制限を完全に回避します。秒速 5 メートルを超える速度を簡単に達成できます。軽ペイロードのアプリケーションでは、加速度が 10G を超えることがよくあります。これらの極端なメトリクスにより、ステーション間のインデックス時間が大幅に短縮されます。インデックス サイクルが速いほど、スループットが高くなります。 1 時間あたりにより多くの部品を製造します。大量生産では、ほんの一瞬の節約は、大幅な収益の増加に相当します。
メンテナンスのニーズを対比する必要があります。機械システムには一定の潤滑スケジュールが必要です。張力がかかるとベルトが伸び、ネジが摩耗します。技術者はベアリングにグリースを注入するために生産を停止する必要があります。ダイレクトドライブ技術により、これらの摩耗部品が完全に除去されます。複雑なメンテナンス スケジュールが不要になります。最初の購入価格は間違いなく高くなります。高度なサーボドライブは必須です。希土類磁石はスチール製のネジよりもはるかに高価です。ただし、定期的な部品交換を避けることで、機械の稼働時間を最大化できます。動作寿命が大幅に延長されます。施設は強制的な機械の再構築なしで継続的に稼働します。
クリーンルーム環境には特殊なモーション ソリューションが必要です。金属と金属の摩擦により、微細な粒子が常に発生します。ボールねじは動作中にグリースや破片を落とします。この汚染により、半導体ウェーハが破損します。ダイレクトドライブユニットは完全に非接触で動作します。可動接点はリニアガイドとケーブルのみです。このクリーンな操作は、デリケートな産業にとって不可欠であることがわかります。半導体、医療機器、光学製造施設は、この清浄度に依存しています。厳格な ISO クリーンルーム準拠基準を容易に満たします。機構を複雑な真空掃気システムに組み込む必要はありません。
発熱は工学的に重大な課題を引き起こします。多くの場合、ペイロードはモーター コイルに直接取り付けられます。熱エネルギーは直接機械ベッドに伝達されます。この熱により構造膨張が引き起こされます。機械部品が歪むと精度が急速に低下します。アイロンレスモデルは、この熱蓄積の影響を最も受けます。高負荷のアプリケーションには、積極的な冷却戦略が必要です。エンジニアは頻繁に水冷プレートを統合します。冷却した流体をモーターブロックを通して直接ポンプで送ります。これにより、致命的な精度の低下が防止されます。設計段階で配管ルートを考慮する必要があります。液体が漏れると、周囲の電子機器が破損する可能性があります。
組み立て中は安全性が最優先されます。鉄心ユニットは極端な下向きの磁力を生成します。組み立て中の安全プロトコルは非常に重要です。技術者は重度の圧挫傷を負う危険があります。安全でないコンポーネントは瞬時に結合する可能性があります。コイルをトラック上に安全に降ろすには、専用の治具を使用する必要があります。さらに、ガイドウェイはこの大きな予荷重に対処する必要があります。オーバーエンジニアリングされたリニアベアリングを指定する必要があります。通常のベアリング レールは早期に破損します。一定の磁気吸引力により、標準のボールベアリングが破壊されます。ペイロードの重量だけでなく、磁気負荷に合わせてメカニカル ガイドのサイズを決定する必要があります。これにより、システム全体の質量とコストが増加します。
フォーサーはトラック上を急速に移動します。電源ケーブルとエンコーダケーブルをすぐ後ろに引きずります。ケーブル管理が主な障害点になります。連続フレックス ケーブルの配線には、精密なエンジニアリングが必要です。高速や大きな加速は保護ジャケットに負担をかけます。銅コアは動作中に激しく曲がります。不適切に設計されたケーブル トラックはワイヤの早期疲労を引き起こします。エンジニアは曲げ半径を注意深く最適化する必要があります。数百万サイクルに耐える定格の高フレックス ケーブルを使用する必要があります。また、電源ケーブルと信号ケーブルを分離する必要があります。高電圧の電力線は、敏感なエンコーダ信号に電気ノイズを誘発する可能性があります。
ほとんどのダイレクトドライブトラックは完全に露出したままです。金属加工環境では、これは重大なリスクをもたらします。強力な永久磁石が鉄系の破片を瞬時に吸着します。金属チップは重要なエアギャップを橋渡しします。これにより、壊滅的な機械的結合と火花が発生します。すぐに保護カバーを取り付ける必要があります。ベローズとワイパーは必要な安全装置となります。汚れた環境では、完全に密閉された管状モデルまたは密閉されたトラックが必要です。非磁性の塵でも時間の経過とともに蓄積する可能性があります。ベアリンググリースと混合して研磨ペーストを作成します。非接触モーターであっても、定期的な清掃プロトコルは引き続き不可欠です。
モーション テクノロジを決定するには、コアの制約を分析する必要があります。すべてのマシンがダイレクトドライブ機能を必要とするわけではありません。特定のアプリケーション トリガーを見てみましょう。
ダイレクトドライブ ソリューションは、従来のアクチュエータを全面的に置き換えるものではありません。これらは高度に専門化されたツールとして機能します。これらは、極端な速度、精度、信頼性のボトルネックを克服します。構造が単純であるため、エンジニアリングと統合の重要な要求は無視されます。アップグレードには、熱的および構造的な計画を慎重に行う必要があります。
A: 主なコスト要因は、材料とそれをサポートする電子機器です。高価な希土類磁石を並べた長いトラックが必要です。サブミクロンの精度を達成するには、高解像度のリニアエンコーダも必要です。これらのエンコーダは大幅なコストを追加します。さらに、大電流を迅速に管理するには、複雑なサーボドライブが必要です。
A: コギングとは、磁気吸引力の変化を指します。これは、鉄コイルがトラック内の個々の永久磁石の上を移動するときに発生します。これにより、低速時にゴツゴツとした感触が生まれます。高度なコントローラーは、特定の力のリップルをマッピングし、それに対抗する電流を印加することでこれを軽減します。
A: はい、ただし追加のハードウェアが必要です。ボールねじとは異なり、ダイレクトドライブユニットには機械的摩擦がないため、電力が低下したときに負荷を保持できます。物理的なカウンターバランス、磁気スプリング、または空気圧シリンダーを取り付ける必要があります。これらのメカニズムは、突然の電源喪失時にペイロードが下方に衝突するのを防ぎます。
A: エアギャップを横切る磁場を介して動作するため、内部の機械的接触はゼロです。ウェアラブル コンポーネントは、外部リニア ガイドとフレックス ケーブルのみです。熱を効果的に管理し、ケーブルの疲労を防止すれば、コイルと磁石は数十年にわたる寿命を誇ります。
