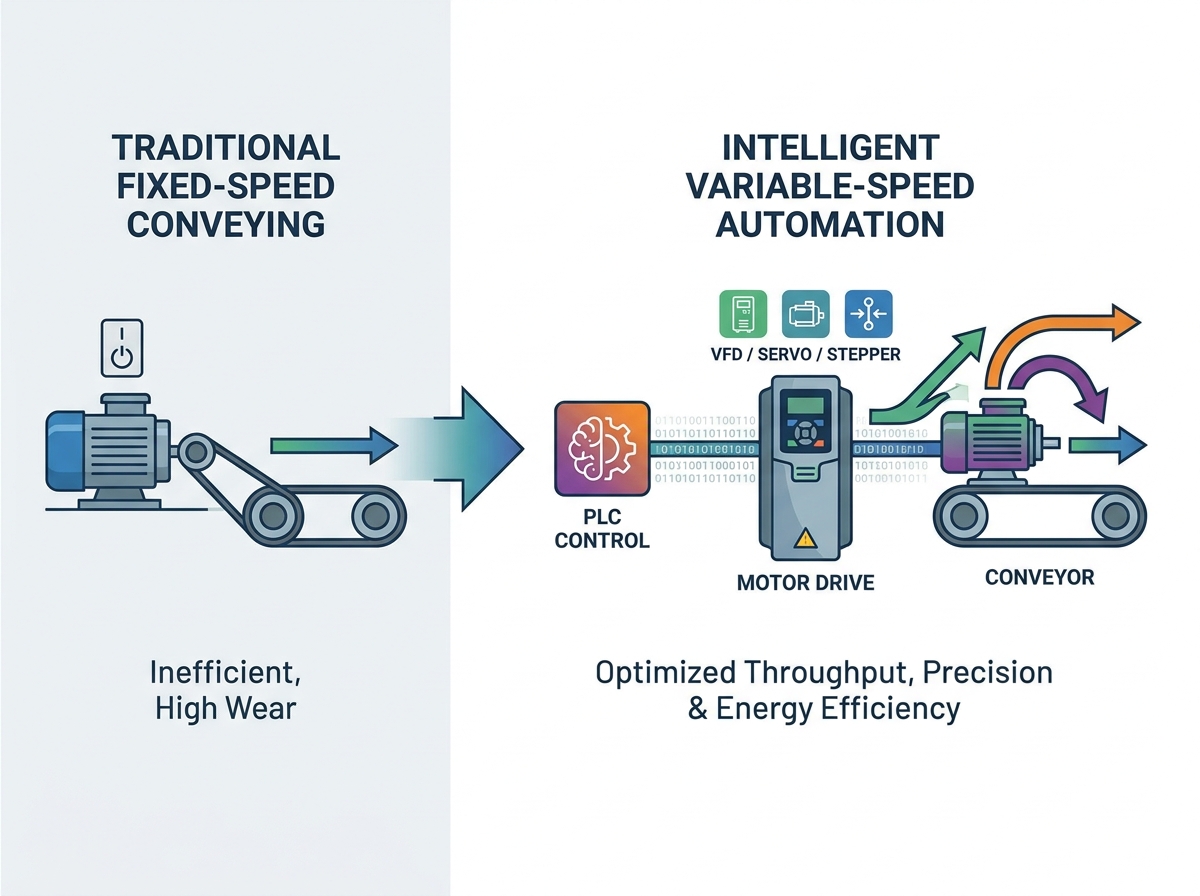

現代の物流業務では、高速性と極めて高い適応性が求められます。硬くて柔軟性のないコンベア ベルトを購入する余裕はもうありません。産業の状況は根本的な変化を迎えています。当社は、基本的な固定速度の搬送からインテリジェントな可変速度の自動化へ積極的に移行しています。この変革の中心となるのは モータードライブです。これらは、PLC などの施設制御システムと物理的な機械的動作の間の重要なブリッジとして機能します。
この重要な接続は、システムのスループット、エネルギー消費、および全体的な機器の寿命に直接影響します。精密な制御がなければ、深刻な機械的磨耗、プロセスのボトルネック、電力の無駄が発生する危険があります。このガイドでは、競争力を維持するために最新のドライブ テクノロジーについて知っておくべきことを正確に説明します。詳細なドライブの分類、実用的な技術評価フレームワーク、実証済みの実装リスク軽減戦略を検討します。業務を根本から最適化する方法を学びます。
従来のコンベヤ システムは、多くの場合、ライン全体にわたるモーターの始動に依存しています。この時代遅れの方法では、モーターに瞬時に全電圧が印加されます。大量の突入電流と重大な機械的衝撃が発生します。こうした突然の衝撃により、コンベアベルトが伸び、ギアボックスが損傷し、スプロケットが早期に摩耗してしまいます。さらに、固定速度のモーターは下流のプロセスのペースを調整することができません。包装機が故障すると、固定速度のコンベアが製品をボトルネックに押し込み続けます。パイルアップや製品損傷の原因となります。最新のドライブは、モーターの速度と加速度を絶対的に制御することでこの問題を解決します。
ドライブを使用すると、オペレータは動的な加速および減速プロファイルをプログラムできます。これらを S カーブ プロファイルと呼びます。背の高い製品や壊れやすい製品の始動時や停止時の転倒を防ぎます。正確なペーシングにより、ラインに沿った最適な製品間隔が確保されます。センサーが下流側の遅延を検出すると、ドライブは自動的にベルトを減速させます。これにより、衝突が防止され、間隔エラーが減少します。ラインを常に起動および停止する必要がなくなります。スムーズで継続的な動きにより、毎日のスループットが最大化されます。
可変速度テクノロジーによりハードウェアの初期コストが追加されるため、多くの施設はアップグレードを躊躇しています。ただし、実際の負荷要件に合わせてモーター速度を最適化すると、エネルギー消費が大幅に削減されます。コンベヤーが一日中 100% の能力で稼働する必要はほとんどありません。ここで、変動荷重物流には計り知れないメリットが生まれます。モーターの速度をわずか 20% 下げるだけで、エネルギー使用量を大幅に削減できます。 3 交代勤務でのこれらのエネルギー節約により、ハードウェアの初期投資がすぐに回収されます。毎月の公共料金を永続的に削減しながら、より柔軟なシステムが得られます。
正しいドライブ アーキテクチャの選択は、特定のアプリケーションに完全に依存します。負荷プロファイル、インデックス作成の精度、予算の制約のバランスを取る必要があります。これらのデバイスを 3 つの主要なカテゴリに分類します。それぞれに独自の利点と明確な制限があります。
VFD は、ほとんどのコンベヤー用途の業界標準です。モーターに供給される周波数と電圧を変化させることで、AC モーターの速度を制御します。 VFD は非常に信頼性が高く、コスト効率が優れています。
サーボドライブは閉ループフィードバックシステムを利用します。モーターに取り付けられたエンコーダーからデータを常に読み取ります。これにより、位置と速度をミリ秒単位で調整できるようになります。比類のない精度を実現します。
ステッパー ドライブは、正確な個別の増分または「ステップ」で移動します。これらは、エンコーダフィードバックなしの開ループシステムで動作します。これにより、優れた低速トルクを提供しながら、サーボよりもシンプルかつ安価になります。
ドライブの種類以外にも、取り付けアーキテクチャを選択する必要があります。集中型アーキテクチャでは、すべてのドライブが大型の電気制御パネル内に収容されます。これにより、工場の過酷な条件から安全に保たれます。また、メンテナンス作業も一元化されます。ただし、床上のすべてのモーターに長くて高価なシールドケーブルを配線する必要があります。
分散型アーキテクチャでは、ドライブがコンベヤーのフレームまたはモーターに直接取り付けられます。これにより、キャビネットのスペースが大幅に節約されます。ケーブル配線のコストと設置時間を大幅に削減します。分散型モデルは、ほこりや湿気から厳重に密閉されています。ただし、分散型ドライブを診断するには、技術者が 1 つのキャビネットを開けるのではなく、物理的なコンベア ラインを歩く必要があります。
| ドライブ タイプ | プライマリ アプリケーション | 相対 | コスト 主要な制限 |
|---|---|---|---|
| 可変周波数 (VFD) | バルク搬送、可変速制御 | 低から中 | 正確な位置決め精度に欠ける |
| サーボドライブ | 並べ替え、ロボットによるインデックス作成、高速サイクリング | 高い | 複雑な PID 調整が必要 |
| ステッパードライブ | 低速・高トルク位置決め | 中くらい | 過負荷になると歩数が失われる可能性がある |
馬力のみに基づいてドライブのサイズを決定することはできません。連続負荷とピーク離脱トルクを評価する必要があります。完全に負荷がかかったベルトをデッドストップから始動するには、大きな初期トルクが必要です。これは、緊急停止後に特に当てはまります。連続動作電流のみを考慮してドライブのサイズを設定すると、激しい始動時に障害が発生します。特定の機械セットアップの最大離脱摩擦を常に計算してください。短時間で 150 ～ 200% の過負荷電流を供給できるドライブを選択してください。
最新のコンベヤ自動化には、シームレスなデータ フローが必要です。ドライブは PLC と簡単に通信できる必要があります。 EtherNet/IP、PROFINET、Modbus TCP などの主要な産業用通信プロトコルとの互換性を評価します。ディスクリート信号のハードワイヤリングは時代遅れです。ネットワークに接続されたドライブは、継続的なテレメトリ データ収集を提供します。これらは、リアルタイムの消費電流、温度、および障害コードを報告します。この豊富なデータにより、メンテナンス チームは予測メンテナンス戦略を実装できるようになります。致命的な故障が発生する前に、磨耗したベアリングを交換できます。
工場環境では、保護されていない電子機器が破壊されます。ドライブの NEMA または IP エンクロージャの定格を施設の条件と一致させる必要があります。標準の IP20 ドライブは、集中制御キャビネット内に属します。ドライブをコンベア フレーム上にローカルに取り付ける場合は、より高度な保護が必要です。粉塵の多い倉庫や梱包ラインでは、微粒子を遮断するために IP66 定格が必要です。洗浄食品加工環境には IP69K 定格が必要です。 IP69K により、ドライブは毎日の高圧、高温の化学薬品の噴霧に耐えることが保証されます。
コンベヤの自動化においては、オペレータの安全が最も重要です。安全トルクオフ (STO) メカニズムが組み込まれたドライブを探してください。 STO は IEC 61800-5-2 安全規格に準拠しています。 STO がトリガーされると、モーターでトルクを生成する電力が物理的に遮断されます。ただし、ドライブのロジックボードの電源はオンのままで、PLC と通信します。これにより、システムを完全に再起動することなく、オペレーターが詰まりを解消できるようになります。安全事象後の復旧時間を大幅に短縮します。
コンベヤ ラインをアップグレードするには、多くの場合、新しい機器と従来の機器を混在させる必要があります。これにより統合の摩擦が生じます。古い PLC と最新のドライブの間でファームウェアの非互換性やプロトコルの不一致が発生する危険があります。古い PLC には、新しいサーボ システムを認識するために必要なアドオン プロファイルが不足している可能性があります。ハードウェアを購入する前に、ソフトウェア バージョンの互換性を必ず確認してください。統合の複雑さをテストするには、サンプル PLC ロジック ブロックをベンダーにリクエストしてください。
熱は産業用エレクトロニクスにとって主な敵です。適切な冷却を計画する必要があります。これは、ドライブが長期間モーターを低速で動作させる場合に重要になります。標準の AC 誘導モーターは、冷却のためにシャフトに取り付けられたファンを使用します。ドライブがモーターを 20% の速度で実行すると、内部ファンはほとんど回転しません。モーターが過熱して焼損してしまいます。このリスクを軽減するには、インバータ駆動モーターを使用してください。あるいは、ベルトの速度に関係なく一定の空気の流れを維持するために、別個に動力を供給される外部送風ファンを取り付けます。
駆動システムは、電磁干渉 (EMI) として知られる重大な電気ノイズを発生します。ドライブ内部の急速な電圧スイッチングにより、高周波高調波が生成されます。このノイズは電力線を通って伝わり、近くの敏感な機器に障害を与える可能性があります。アナログ センサー、バーコード スキャナー、低電圧オートメーション ネットワークに頻繁に干渉します。これに積極的に対処してください。高調波を除去するために、ドライブ入力にラインリアクトルを取り付けます。 EMI 放射を抑制するために、ドライブとモーターの間には常に適切に接地されたシールドされたケーブルを使用してください。
ハードウェアの仕様だけでは、半分しかわかりません。サプライヤーの運用能力を評価する必要があります。初期展開量と迅速な交換部品の両方を提供する能力を評価します。世界的なサプライチェーンの混乱により、独自のコンポーネントを待機している施設が麻痺する可能性があります。信頼できる モータードライブメーカーは、 堅牢な現地在庫を維持しています。重要なスペアの迅速な発送を保証し、計画外のダウンタイムを最小限に抑えます。
箱を発送するだけのベンダーに満足しないでください。ローカライズされたエンジニアリング サポートを提供するメーカーの意欲を評価します。複雑なコンベアのセットアップには専門家の指導が必要です。複雑な負荷計算でチームを支援してくれるでしょうか?試運転中の PID ループ調整に役立ちますか?強力なアプリケーション サポートにより、理論上の仕様と現実のパフォーマンスの間のギャップが埋められます。メンテナンス スタッフ向けにオンサイトのトラブルシューティングと包括的なトレーニングを提供するパートナーを探してください。
産業用コンベヤ システムは数十年にわたり稼働します。透明性のある製品ライフサイクルを持つパートナーが必要です。製品ラインを突然中止するメーカーは避けてください。下位互換性のあるファームウェアと古い世代のドロップイン交換用ハードウェアを保証する企業を探してください。この考え方により、故障したドライブを交換するたびに PLC コードを書き直すことがなくなります。さらに、延長保証オプションも探してください。これらはハードウェアの耐久性に対する信頼を示しています。
評価プロセスを標準化して、客観的な意思決定を保証します。最低購入価格だけではなくライフサイクル価値に焦点を当てたベンダーアンケートを作成します。
この構造化されたアプローチにより、自動化の目標を長期にわたってサポートできるパートナーを確実に選択できます。
基本的なモータースターターから高度なドライブテクノロジーへの移行は、主要な戦略的投資です。長期にわたるラインの柔軟性、堅牢な信頼性、優れたプロセス制御を保証します。動的な速度調整を採用した施設は、依然として剛性の高い機械に依存している競合他社を上回っています。機械的な故障が少なく、エネルギー消費も大幅に削減されます。
私たちは、エンジニアリング チームと調達チームに対し、ハードウェアの選択を中核となる運用 KPI と厳密に一致させるようアドバイスします。インデックス作成の精度、エネルギー削減、システム稼働時間に完全に焦点を当てます。デフォルトで最低コストのハードウェアを使用しないでください。安価なドライブは、多くの場合、高価な統合の問題や機器の寿命の短縮につながります。
物流業務を最適化するために今すぐ行動を起こしてください。現在のコンベヤーのエネルギー使用量を監査し、主要な生産ボトルネックを特定します。包括的な機械的サイジング分析を行うには、専門の技術自動化エンジニアに相談してください。適切な駆動システムは、今後数十年にわたって施設の将来性を保証します。
A: プログラムされたソフトスタートとスムーズな減速によって加速を正確に制御することにより、ドライブは機械的衝撃を完全に排除します。この制御された動きにより、ギアボックス、スプロケット、ベアリング、高価なコンベア ベルトの物理的な磨耗が大幅に軽減されます。
A: はい、既存のモーターが明示的にインバーター負荷定格を備えている場合に限ります。標準的な古いモーターは、外部ブロワー冷却を追加せずに可変周波数ドライブを介して非常に低速で動作させると、すぐに過熱する可能性があります。
A: AC ドライブ (VFD) は、最小限のメンテナンス要件と高い運用効率により、現代の業界標準を代表しています。 DC ドライブは今日ではほとんどがレガシー テクノロジーですが、施設では依然として非常に特殊で極度の高始動トルクが必要な分野で DC ドライブが使用されています。
A: ROI の計算では、局所的な公共事業のエネルギー リベート、機械メンテナンス費用の大幅な削減、計画外のダウンタイムの削減、および 100% 未満の容量でコンベア モーターを稼働させることで得られる大幅なエネルギー節約を慎重に考慮する必要があります。
