モータードライブがコンベヤーオートメーションの精度制御をどのように向上させるか

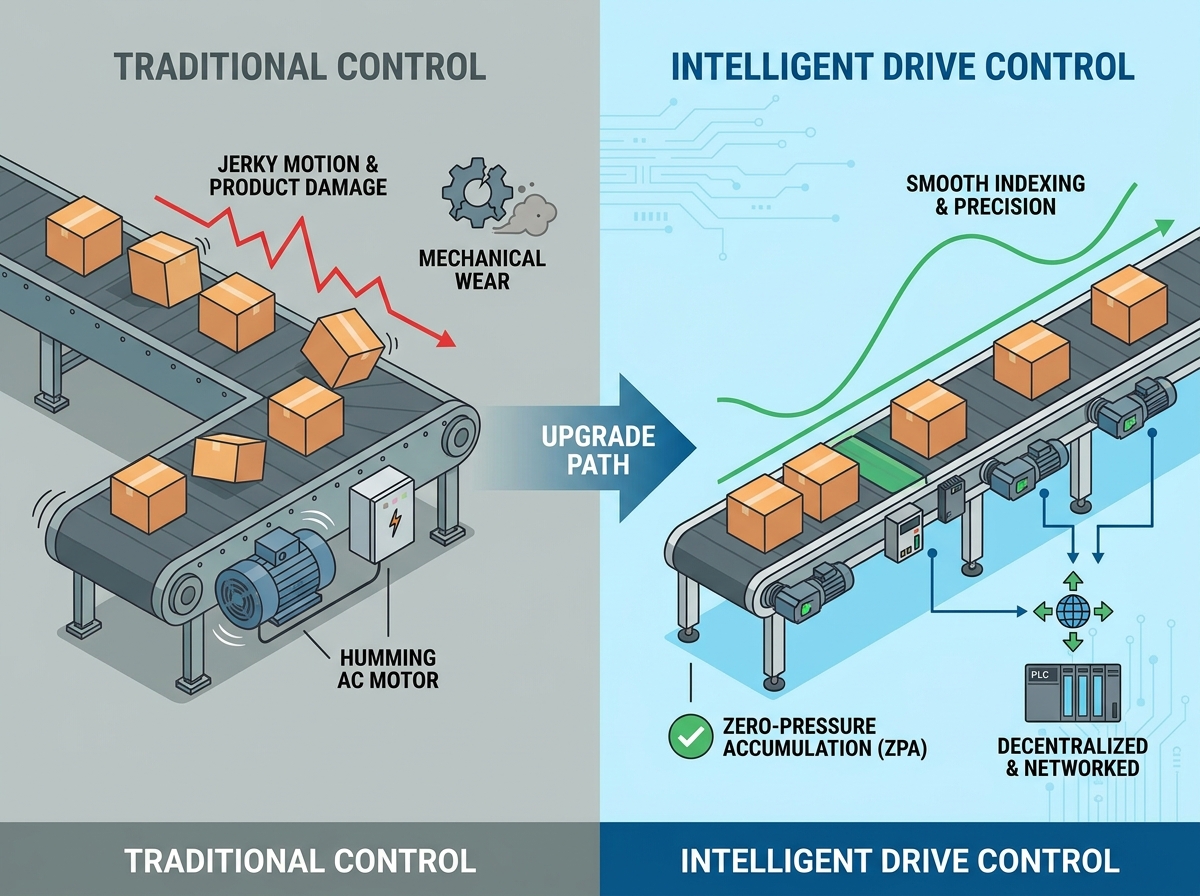

最新の高スループット施設では、固定速度のクロスザラインコンタクタからインテリジェントな自動化システムへの移行はもはやオプションではありません。レガシーテクノロジーではまったく追いつくことができません。始動/停止用途における不正確な位置決め、過酷な加速、機械的摩耗は、常に製品の損傷、選別ミス、計画外のダウンタイムにつながります。このような連鎖的な障害により、施設の生産性が急速に低下し、配送スケジュールが危うくなります。

機器メーカーはしばしば無限の精度を主張しますが、実際のコンベアの精度は物理的な摩擦、負荷の慣性、ネットワークの遅延によって依然として大きく制限されています。適切な駆動装置は、これらの厳しい運用上の現実と注意深くバランスをとる必要があります。このガイドでは、さまざまな制御アーキテクチャがシステム機能をどのように定義するかを学びます。導入を成功させるために必要な重要な技術的側面を検討します。最後に、実際の試運転リスクを軽減し、次のアップグレードに向けた堅牢で証拠に基づいた候補者リスト戦略を構築する方法を学びます。

重要なポイント

• 加速と減速のプロファイルを正確に制御することで機械的ストレスを軽減し、製品の転倒を防ぎます。
• VFD、サーボ、ステッパーの選択により、インデックス精度とチューニングの複雑さの上限が決まります。
• モーター駆動ローラードライブシステムにアップグレードすると、分散制御が可能になり、従来の集中モーター設定に見られる単一障害点が排除されます。
• 実際の精度は、モーターと負荷の慣性を一致させ、施設の PLC との通信遅延を管理することに大きく依存します。

不適切なコンベヤ制御によるビジネスコスト

最新のコンベア操作における精度とは、繰り返しのインデックス付け作業における正確な物理的位置決めを意味します。高速仕分けプロセス中にシームレスな荷物の同期が保証されます。また、複雑な施設レイアウト全体で厳格なゼロ圧力蓄積 (ZPA) ルールも有効になります。基本的なドライブがこれらの要求を満たせない場合、運用上および財務上の影響は急速に拡大します。

オーバーシュートおよびアンダーシュートのシナリオは、下流に重大な影響を及ぼします。不正確に停止すると、センサーの故障が頻繁に発生します。スキャントンネルからのバーコードの位置がずれます。オペレーターはシステム障害の解消に貴重な時間を費やします。さらに、過酷な始動と停止により、高価なギアボックス、ベアリング、ベルトの物理的摩耗が加速します。メンテナンス チームが伸びたベルトの調整に費やす時間は 1 分ごとにスループットの損失につながります。

これらの損失を逆転するには、ドライブのアップグレードについて明確な成功基準を確立する必要があります。モダナイゼーション プロジェクトを成功させるには、次の 3 つの具体的な成果を達成する必要があります。

1. 反復可能な停止精度: システムは、周囲温度や負荷重量の変動に関係なく、必要なミリメートル公差内で停止する必要があります。
2. 目に見えるエネルギー節約: ドライブは加速中の消費電流を最適化し、無駄なアイドリングを最小限に抑える必要があります。
3. シームレスなネットワーク統合: 新しいハードウェアは、過剰なゲートウェイを使用せずに、既存の産業用プロトコルを介してネイティブに通信する必要があります。

これらの基準を満たすには、基本的なコンタクタを超えて進む必要があります。動的動作プロファイル用に設計された特殊なドライブ アーキテクチャを評価する必要があります。

制御アーキテクチャによるモータードライブの評価

適切な制御アーキテクチャを選択することが、コンベヤの精度の基礎を形成します。施設は、ドライブの固有の機能を特定のペイロードのダイナミクスに合わせて調整する必要があります。間違ったテクノロジーを選択すると、最大スループットが制限され、重要な資本予算が無駄になります。現代の自動化を支配する 4 つの主要なアーキテクチャを調べてみましょう。

• 誘導モーターを備えた可変周波数ドライブ (VFD): VFD は、物流自動化のベースライン主力として機能します。標準的な速度規制に優れています。緩やかなランプアップとランプダウンのプロファイルを簡単にプログラムできます。背の高い商品や不安定な商品の転倒を防ぎます。ただし、基本的な VFD にはゼロ速度での正確な保持トルクがありません。閉ループエンコーダフィードバックと組み合わせない限り、傾斜地で重い荷物を安定して保持するのは困難です。
• サーボ モーター ドライブ: サーボ モーター ドライブは 、優れた閉ループ精度を提供します。内部エンコーダ データを 1 秒あたり数千回読み取ります。迅速なインデックス作成が必要な高速、高トルクの用途に最適です。これらの利点にもかかわらず、明確な制限があります。サーボには多額の初期投資が必要です。熟練したエンジニアには厳密な調整体制が求められます。多くの場合、単純な A-to-B 転送アプリケーションに対しては過剰設計であることが判明します。
• ステッピング モーター ドライブ: ステッピング システムは、予測可能な環境に対してコスト効率の高い代替手段を提供します。軽いペイロードに対して開ループの正確な位置決めを提供します。それらは正確な機械的増分で動きます。主な制限には物理的な脆弱性が関係します。ステッパーは、突然機械的に拘束されると、永久にステップを失う危険があります。負荷スパイクによりモーターが完全に停止し、位置カウントが台無しになる可能性があります。
• 電動ローラードライブ (MDR) システム: MDR テクノロジーは、マテリアルハンドリングの基本的なレイアウトを変えます。モジュール式の 24V または 48V DC 分散型オートメーションを利用します。にアップグレードすると 電動ローラードライブ 、長い中央の AC ドライブ シャフトがインテリジェントなゾーンベースの制御に置き換えられます。ローラーはパッケージが存在する場合にのみ作動するため、これにより全体のエネルギー消費が大幅に削減されます。これらは本質的に人間とのやり取りに対して安全であり、大規模なフルフィルメント センター向けに拡張性が高くなります。

アーキテクチャ	理想的なアプリケーション	一次制限	ループ制御の
VFD + 誘導	定速・長距離搬送	ゼロ速トルクが低い	通常はオープン
サーボドライブ	迅速なインデックス作成、ロボットによるフィード	高コスト、複雑なチューニング	常時閉館
ステッパードライブ	軽い負荷、予測可能な動き	負荷スパイク時の失速	通常はオープン
MDR システム	ZPA、クワイエットゾーンルーティング	限られた重量積載量	分散型

ドライブ選択のための主要な技術的寸法

アーキテクチャの選択は最初のステップにすぎません。指定子は、アプリケーションの技術的な物理現象をより深く掘り下げる必要があります。モーターのローターと物理的な積載量の関係によって、実際の精度が決まります。

負荷慣性とトルクのプロファイルを慎重に定義する必要があります。負荷とモーターの慣性の不一致比が適切であるかどうかによって、システムの安定性が決まります。小さなローターに大きな負荷がかかると、不安定な動作が発生します。通常、ダイナミックな動きのために慣性比を 10:1 未満にすることを目指します。ドライブのサイズを大きくしすぎると、電気エネルギーと資本が無駄になります。逆に、サイズを小さくすると、ドライブが故障トリップを引き起こす原因になります。ハードウェアは、加速要求のピーク時にシャットダウンすることで自身を保護します。

停止精度は、選択したブレーキ機構に直接依存します。ソフトウェア駆動のダイナミック ブレーキは、AC モーターに直流電流を注入します。これにより、磁場が急速に停止します。回生ブレーキは運動エネルギーを捕捉し、グリッドに押し戻します。これらのソフトウェア手法は、多くの標準的な水平停止を処理します。ただし、傾斜コンベアには電気機械式保持ブレーキが依然として絶対に必要です。高質量の負荷を所定の位置に物理的にロックし、電力損失時の危険な重力ドリフトを防ぎます。

エネルギー効率とコンプライアンスは、長期的な運用可能性を形成します。施設は、IE3 および IE4 の効率クラス標準を評価する必要があります。 IE4 プレミアム効率モーターは高度な磁気設計を利用しています。従来のモデルよりもはるかに低温で動作します。数千時間の動作時間にわたって大幅な電力を節約します。回生ドライブの導入による ROI を十分に考慮する必要があります。非常に頻繁に起動/停止サイクルが発生するシステムは、減速エネルギーを捕捉することで大きな利益を得ることができます。

ベストプラクティスとよくある間違い

• ベスト プラクティス: 連続動作トルクだけでなく、加速中に必要なピーク動的トルクに基づいて常にモーターのサイズを決定します。
• よくある間違い: 傾斜地で重い積載物を保持するために VFD DC 噴射ブレーキのみに依存する。安全のため必ず機械式保持ブレーキをご指定ください。
• ベスト プラクティス: 高調波歪みを防ぐために、高感度の回生ドライブを設置する前に、施設の実際の電力品質を確認してください。

実装の現実、チューニング、および試運転のリスク

優れたハードウェア仕様は、起動の成功を保証するものではありません。物理環境とネットワーク インフラストラクチャは、理論上のパフォーマンスを定期的に損ないます。これらの実装の現実を認識することで、コストのかかる試運転の遅延を防ぐことができます。

ネットワーク遅延により、高速仕分けアプリケーションの精度が損なわれます。最上位の閉ループ システムを購入すると仮定します。ミリ未満の内部精度を誇ります。ただし、プログラマブル ロジック コントローラー (PLC) は、混雑した PROFINET または EtherNet/IP ネットワーク経由で停止コマンドを送信します。単純な 15 ミリ秒のパケット遅延は、高速ベルトでは重大な物理的オーバーシュートにつながります。システムはアイテムを正しく配置しません。通信アーキテクチャは、モーターの品質と同じくらい実際のフィールドのパフォーマンスを左右します。

温度管理により、隠れた運用上のボトルネックが生じます。アグレッシブな高頻度のインデックス サイクルには、一定の重い加速が必要です。密閉型モーターは熱をすぐに閉じ込めます。夏の生産のピーク時には、熱制限を超えます。外部強制空冷ソリューションを設計する必要があります。あるいは、単に周囲温度に耐えるために、より大きなユニットを指定して、モーター容量を永続的に下げる必要があります。

チューニングが複雑になるとエンジニアリング リソースが消耗します。閉ループ システムでは、綿密な PID 調整が必要です。比例ゲイン、積分ゲイン、および微分ゲインは、機械的負荷に対して完全にバランスが取れている必要があります。チューニングが悪いと激しい共振が発生します。停止点で負荷が激しく揺れます。目標位置を継続的に探します。この機械的なジッターを除去するには、経験豊富な技術者による広範な試行錯誤が必要です。

候補リストのロジックと指定子の次のステップ

技術理論から調達に移行するには、構造化された方法論が必要です。施設は感情的なブランドロイヤルティを避けなければなりません。代わりに、純粋に機械的なデータとネットワークの準備状況に基づいて意思決定を行う必要があります。

まずアプリケーションのしきい値を定義することから始めます。正確な最大積載量を文書化します。ラインがこれまでに処理する最も重いボックスを決定します。必要なサイクル速度を明確に計算します。システムは 1 分あたり何件のインデックスを存続させる必要がありますか?許容可能な停止許容誤差を定義します。 ±1mmの精度が必要なピックアンドプレイスロボットと、±10mmの精度が必要な標準ルーティングベルトを区別します。

既存のインフラストラクチャを徹底的に監査します。現在の PLC の機能を調べてください。プロセッサーは高速タスクの実行を処理できますか?メカニカルベルトとローラーのバックラッシュを手動で測定します。磨耗した機械は新しい電子機器を台無しにします。伸びたチェーンに高精度の制御ハードウェアを取り付けても、測定可能な改善はまったく得られません。

常にプロジェクトを試験運用し、拡張してください。単一のボトルネック ゾーンを選択します。まず候補リストに載ったドライブ構成をそこに展開します。テストループを厳密に監視します。生産負荷のピーク時の温度制限を検証します。 2 週間の実行にわたってチューニングが安定していることを確認します。軽微な通信障害に早期に対処します。パイロットが成功したことが証明された場合にのみ、施設全体の調達を開始してください。

今日、断固とした行動を起こしてください。ペイロードのメトリクスとサイクル時間を収集します。認定アプリケーション エンジニアに直接ご相談ください。ドライブの仕様を測定された運用データに特に一致させるために、包括的なサイジング評価をリクエストしてください。慣性比について推測しないでください。

よくある質問

Q: ペイロード重量の変化は標準モータードライブの停止精度にどのような影響を与えますか?

A: ペイロードの変更はシステムの慣性を直接変更します。開ループ システムでは、ボックスが重いと減速曲線が延長され、ベルトがターゲットをオーバーシュートしてしまいます。ライターボックスの停止が早すぎます。可変重量全体で精度を維持するには、閉ループ制御またはセンサーベースの位置補正が必要です。これらのアクティブ技術は負荷を監視し、ブレーキ力を動的に調整します。

Q: 施設は、いつ集中型 AC モーターではなく電動ローラー ドライブにアップグレードする必要がありますか?

A: 正確なゼロ圧力蓄積を必要とするアプリケーションの場合は、MDR にアップグレードする必要があります。モジュール式のレイアウト変更やゾーンベースのルーティングが必要な場合に最適です。 MDR は、中央の AC モーターよりもはるかに静かに動作します。また、特定のゾーンが荷物を検出した場合にのみ実行することで、大量の電力を節約します。

Q: 先進的な VFD はコンベア上でサーボのような精度を実現できますか?

A: はい、ただし制限があります。閉ループベクトル制御と外部エンコーダフィードバックを備えた VFD は、マクロ位置決めのサーボ精度に近づくことができます。ただし、実際のサーボのような超高速の動的応答やトルク対慣性比は物理的に欠けています。これらは、大量のインデックス作成にはうまく機能しますが、ミリ秒未満のロボット同期タスクでは失敗します。
