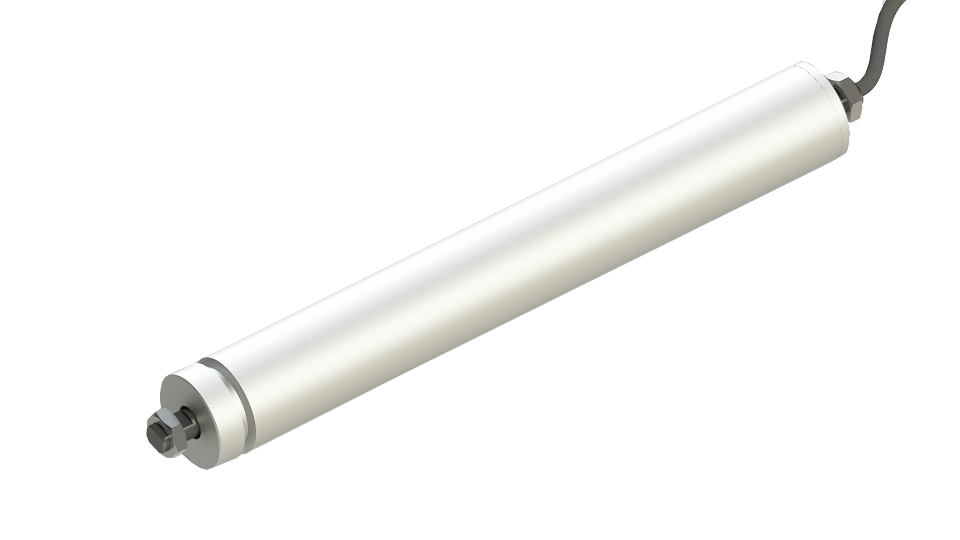

コンベヤ システム インテグレーターと OEM は、永続的なエンジニアリングの課題に直面しています。コンパクトな機器設計と厳しいトルク要件のバランスを取る必要があります。長期にわたる運用の信頼性も必要です。従来の外部モーターとチェーンの設計は、多くの場合、物理スペースを過剰に消費します。また、複数の箇所で機械的故障が発生します。これを解決するために、エンジニアは内部電動構成をコンベアフレームに直接統合することが増えています。このアーキテクチャの変更により、プラントのレイアウトが簡素化され、作業員の安全性が大幅に向上します。ただし、適切な内蔵ドライブを選択するには、慎重なエンジニアリングが必要です。基本的な製品カタログをざっと見るだけでは十分ではありません。このガイドでは、コンベヤコンポーネントの基本的な定義を省略します。代わりに、パラメーターのサイジング、統合の現実性、および技術的な評価基準に厳密に焦点を当てます。指定する方法を正確に学習します。 頑丈な産業用途向けに成功するために必要な機械的、電気的、環境的変数について説明します。 AC モーター付きローラーを
AC ソリューションと DC ソリューションの境界線を明確にする必要があります。この明確さは、建設業者がコンベアゾーンの過剰な仕様や電力不足を回避するのに役立ちます。各モーター技術は、非常に特殊な動作プロファイルに対応します。
連続実行アプリケーションには、 これらの用途には、バルク材料の輸送や重量パレットの取り扱いが含まれます。このようなシナリオでは、高い始動トルクによって大きな利点が得られます。 AC 誘導モーターは、過酷な高負荷条件下でも優れた耐久性を発揮します。堅牢な内部ステーター設計により、重量のある安定した輸送を美しく処理します。途切れることのない長距離にわたって物品を移動する場合に優れています。 AC 駆動の モーター付きローラーを指定する必要があります。
逆に、特定のニッチな仕分け用途では AC ユニットを避けるべきです。高精度の開始/停止インデックス作成には、まったく異なるドライブ技術が必要です。低電圧の安全要件によっても、代替の選択肢が決まります。非常に動的なゼロ圧力蓄積 (ZPA) 環境では、24V または 48V DC ソリューションが優れていることが証明されています。 DC ドライブは、即時の位置決めコマンドに対してより速く応答します。
また、制御アーキテクチャの技術的コストへの影響にも対処する必要があります。 AC システムでは通常、正確な速度制御のために可変周波数ドライブ (VFD) が必要です。この制御要件により、初期の電気ハードウェアの支出が増加します。ただし、モーターを内蔵することで、外部のスプロケット、ドライブ チェーン、安全ガードが不要になります。機器のライフサイクル全体にわたって、定期的な機械メンテナンスが大幅に削減されます。エンジニアリングの正当性は、稼働時間と物理的磨耗の軽減に大きく依存します。
適切なドライブを選択するということは、基本的な寸法チェックをはるかに超えて進むことを意味します。特定の技術的機能がシステム全体のパフォーマンスにどのように直接影響するかを調査する必要があります。
まず、接線力と可搬質量に重点を置きます。記載されているモーターのワット数だけを見ることはできません。特定の荷重に基づいて必要な接線力を計算する必要があります。この物理計算は、輸送物の摩擦係数に大きく依存しています。段ボール箱は、硬質プラスチック製のトートバッグと比較して、独特の摩擦プロファイルを生み出します。重いスチール製パレットには、非常に高い初期始動力が必要です。適切な摩擦計算により、初期起動シーケンス中のモーターの停止を防ぎます。離脱摩擦を過小評価すると、モーターが急速に過熱します。
次に、速度の変動と潜在的なトルクの低下を考慮します。コンベアラインの速度を調整するために VFD を使用することになるでしょう。ただし、極端な高周波数または低周波数では、重大なトルク損失が発生する危険があります。 AC モーターを 20 Hz 未満で動作させると、多くの場合、急速な過熱が発生します。内部冷却機構は、回転速度が低い場合には熱を放散できません。 60 Hz を超えて動作すると、利用可能な出力トルクが大幅に減少します。安全で狭い動作周波数ウィンドウを常に定義してください。最適なトルク保持のために、ドライブを 25 Hz ～ 50 Hz 以内に保ちます。
最後に、チューブの材質と表面処理を慎重に評価してください。選択は製品のグリップと荷重変形の制限に直接影響します。標準的な亜鉛メッキ鋼は、乾燥した軽量の商品に非常に適しています。ステンレス鋼は、常に湿った環境で必要な耐食性を提供します。チューブの外側に保護用のラギングやスリーブを追加することもできます。ポリウレタンのラギングにより、表面の摩擦が大幅に増加します。この強化されたグリップにより、急加速時に重い荷物が滑るのを防ぎます。
| チューブの材質 / 表面 | 摩擦特性 | 理想的な使用シナリオ 電源 |
|---|---|---|
| 亜鉛メッキ鋼 | 低から中 | 標準的な段ボール箱、乾式倉庫、ステージングエリア |
| ステンレス鋼 | 低い | 洗浄ゾーン、腐食性化学環境、食品加工 |
| PUラギング(スリーブ) | 高い | 重量スチールパレット、傾斜コンベヤ、加速ゾーン |
| ローレット加工された表面 | 中～高 | 硬質プラスチックのトート、油の多い環境、マシニングセンター |
設計の初期段階で環境上の危険を積極的に軽減する必要があります。過酷な産業条件は、複雑な電動機器に早期故障を引き起こします。これらの特定のリスクに早期に対処することで、長期にわたる信頼性の高い運用が保証されます。
侵入保護 (IP 定格) によって、機器を設置できる正確な場所が決まります。標準的な屋内倉庫環境では、通常、標準的な IP54 保護が必要です。このベースライン評価は、基本的な粉塵の侵入と時折の水の飛沫を防ぎます。食品グレードの用途や高圧洗浄ゾーンでは、より厳格な試験基準が求められます。これらの特殊な施設では、IP66 または IP69k 定格を指定する必要があります。これらの厳格な高評価により、内部ステーターとローターが完全に乾燥した状態に保たれることが保証されます。毎日の化学洗浄プロトコル中の失敗を防ぎます。
熱管理により、許容される動作デューティ サイクルが決まります。内部の熱の蓄積は、密閉型モーターにとって大きなエンジニアリング上の課題となります。 AC ユニットは、多くの場合、存続するために非常に特殊なデューティ サイクル制限を必要とします。一部のモデルは、過熱することなく S1 の連続使用を完全に処理します。他のものは、短時間の動きに対する S3 断続的デューティのみをサポートします。ここには施設の温度に関する透明性のある仮定を含める必要があります。周囲温度が高い施設で機器を動作させるには、負荷容量を安全に下げる必要があります。夏に倉庫が 40°C (104°F) に達すると、モーターの熱放散が不十分になります。内部の熱トリップを防ぐために、適用される機械的積載量を減らす必要があります。
業界のコンプライアンスも最終的な選択において重要な役割を果たします。コンベヤの構築を完了する前に、必要なすべての安全認証を簡単に確認してください。ヨーロッパのオートメーション市場では、適切な CE マークが厳密に要求されます。北米の倉庫設備では、包括的な UL 認証が非常に有利です。衛生的な設計基準は、医薬品製造や食品の取り扱いにおいて非常に重要です。選択したドライブ ユニットがこれらの基本規制要件を完全に満たしていることを確認してください。
適切な機械的サイジングは、エンジニアリングのパズルの半分しか解決しません。実際の展開と制御アーキテクチャについて制御エンジニアを指導する必要があります。電気統合では、プロジェクトを遅らせる予期せぬ障害が発生することがよくあります。
安定した AC モーター制御のためには、VFD の互換性が依然として最も重要です。インバータの適切なペアリングが絶対に必要であることを詳しく説明する必要があります。 VFD が一致しないと、モーターの動作が不安定になり、低速トルクが低下します。また、深刻な電磁干渉 (EMI) の重大なリスクにも直面します。 VFD 内の高周波スイッチングにより、破壊的な電気ノイズが発生します。 VFD とモーターの間には、高品質のシールド付きケーブルが必ず必要です。適切に接地すると、この高周波ノイズが近くのロジック センサーに影響を及ぼすのを防ぎます。
熱保護配線は、もう 1 つの重要で交渉の余地のない試運転ステップとなります。内部熱接点を正しく配線することの重要性を強調する必要があります。ほとんどの高耐久 AC ドライブには、バイメタル スイッチまたは PTC サーミスタが内蔵されています。これらのセンサー ワイヤを主制御回路に直接接続する必要があります。モーターが過熱すると、回路は入力電力を直ちに遮断します。この重要な配線手順を省略すると、最終的には致命的なモーターの焼損が確実に発生します。
機械的な取り付けハードルにも、直ちに設計上の注意を払う必要があります。非回転シャフトをメインコンベヤフレームにしっかりと固定する必要があります。内部ステータは、激しい動作中に大きな反作用トルクを生成します。シャフトをしっかりとロックしないと、取り付けブラケット内でシャフトが激しく回転してしまいます。この制御されていない回転により、内部の電源ケーブルが瞬時に引き裂かれます。
安全な電気的統合を確保するには、次の重要な試運転手順に従ってください。
標準仕様書を超えてサプライヤーをフィルタリングすることで、プロジェクトの最終的な成功が保証されます。長期にわたる施設の導入には、信頼できる技術パートナーが必要です。ベンダーの信頼性を評価するには、エンジニアリング サポートとサプライ チェーンの安定性を詳しく調べる必要があります。
まず、ベンダーのサプライ チェーンと予想される配送リード タイムを詳しく評価します。標準の長さのものが利用可能か、高度なカスタム ビルドが利用可能かを判断します。標準コンベヤ幅は通常、在庫から数週間以内に出荷されます。カスタムのチューブ寸法では、統合プロジェクトが数か月遅れる可能性があります。重要な交換部品の現地在庫レベルについては、常にサプライヤーに問い合わせてください。
次に、ベンダーの専門的なエンジニアリング サポート能力を評価します。設計チームに包括的な負荷計算ソフトウェアを提供するベンダーを探してください。また、レイアウト統合用に高精度の 3D CAD モデルも提供する必要があります。 VFD パラメータ調整のための即応性のある技術サポートは、サイトの試運転中に非常に貴重であることがわかります。
また、保証条件や機器全体の修理可能性についても疑問を持たなければなりません。ドライブが単に使い捨てコンポーネントとして機能するかどうかを確認してください。高品質の産業用ユニットにより、包括的な機械サービスが可能になります。損傷したエンドシールを交換し、内部冷却オイルを交換し、摩耗したラギングを再適用できるはずです。修理可能なユニットにより、大規模な生産ラインが長期間にわたってスムーズに稼働し続けます。
最後に、パイロット ユニットをリクエストする前に、文書化された具体的な措置を講じてください。エンジニアリング チームに、包括的なアプリケーション データ シートを準備するようアドバイスしてください。この内部文書には、積載重量、必要なライン速度、環境条件、および希望する時間当たりのスループットを詳細に記載する必要があります。正式な見積もりを依頼する際には、この正確な運用データを提出してください。この厳格なプロセスにより、ベンダーはアプリケーションが要求する正確なハードウェアを確実に供給できます。
AC モーター駆動の導入を成功させるには、正確な負荷計算に大きく依存します。また、厳密な熱計画と正確な電気統合も必要です。これらの複雑なコンポーネントを単純な受動的機械アイドラーとして扱うことはできません。
次の主要なコンベヤの構築に向けて、積極的なエンジニアリング手順を実行します。独自の負荷プロファイルについては、エンジニアリングの専門家に直接相談してください。包括的なサイジング ワークシートをダウンロードして、チームのデータ収集を標準化します。今すぐ詳細なコンベヤ仕様要件を提出して、徹底的な技術レビューを行ってください。
A: はい、正しいシーリング技術を指定した場合に限ります。厳格な IP66 または IP69k 定格を備えたユニットを選択する必要があります。これらの高い定格は、高圧、高温の化学洗浄プロトコルに耐えます。さらに、表面腐食を防ぐためにステンレス鋼管を指定する必要があります。特殊なリップシールは、内部ステータアセンブリへの加圧水の侵入も防ぎます。
A: 常にではありません。単一の大型 VFD を利用して、グループ駆動シナリオで複数のローラーを同時に駆動できます。ただし、このアーキテクチャ的アプローチには固有のリスクが伴います。不均等な物理的負荷を駆動すると、個々のモーターに不均等な電流が流れる可能性があります。接続されているすべてのユニットの合計ピーク電流を処理するには、VFD のサイズを適切に設定する必要があります。
A: 適切なサイズの産業用ユニットは通常、20,000 ～ 30,000 時間確実に動作します。この機械的寿命は、動作デューティ サイクルと施設の周囲温度に大きく左右されます。最大熱限界近くで連続運転すると、内部ギアの潤滑がより早く低下します。定期的なメンテナンスと指定された定格荷重内での稼働により、この動作寿命が大幅に延長されます。
A: モーターは主に外部 VFD に依存してダイナミック ブレーキ制御を行っています。 VFD は電気周波数を下げることで物理的負荷をスムーズに減速します。非常に重いペイロードの場合、VFD は回生電気エネルギーを安全に放散するために外部制動抵抗器を必要とする場合があります。一部の特殊なドライブ ユニットには、予期せぬ電力損失時のフェールセーフ保持のために内部機械ブレーキも組み込まれています。
