回転式からリニア式の機械システムから直接駆動ハードウェアへの移行により、自動化機能が根本的に変わります。この移行により、エンジニアリングの負担も正確な熱とペイロードのマッチングに大きく移されます。チームは従来のモーション デザインの習慣を完全に再考する必要があります。現代のオートメーションでは、サブミクロンの位置決めと、ますます高いスループットが継続的に求められています。これらの厳しい要件のため、エンジニアは基本的な最高速度の要求をはるかに超えて線形システムを評価する必要があります。
単純なピーク指標を評価すると、重要な統合の課題が見えにくくなることがよくあります。このガイドでは、特定のパフォーマンス要因、実装の現実、技術的なトレードオフを徹底的に分析します。要求の厳しいタスクに適した機器を指定するには、これらの変数をナビゲートする必要があります。これらのシステムを効果的に評価する方法を説明します。これらのソリューションを一か八かの環境にうまく統合する方法を学びます。
最初に厳密な成功基準を定義しないと、モーション システムを適切に選択できません。エンジニアは、基本的なアプリケーション マッピングをスキップするために失敗することがよくあります。ベンダーのカタログを確認する前に、機械の目標を明確に理解する必要があります。これらのパラメータを早期に定義すると、後から費用のかかる再設計を防ぐことができます。
プロジェクトの具体的なベースラインを確立する必要があります。レガシー システムの置き換えとグリーンフィールド精密ステージの設計を明確に区別します。既存のボールねじまたは空気圧シリンダをアップグレードすると、独特の機械的制約が生じます。スペースには厳しい制限があります。既存の取り付けテンプレートがある可能性があります。グリーンフィールド プロジェクトは構造上の自由を与えます。高い動的負荷を処理するために特別にマシン フレームを設計できます。この自由により、ダイレクト ドライブ テクノロジーを最大限に活用できます。
次に、主な制限変数を特定する必要があります。すべてのアプリケーションは、明確な物理的境界に挑戦します。この境界を特定すると、ハードウェアの選択肢が即座に狭まります。次の一般的な制約を考慮してください。
リニアモーター を選択するには 、これらの競合する優先順位のバランスを取る必要があります。すべての変数を同時に最適化することはできません。マシンにとって最も重要なパフォーマンス指標を 1 つ特定します。この主な目標に基づいてモーション ステージ全体を最適化します。
従来のアクチュエータとダイレクトドライブシステムの機械的な違いを理解することが不可欠です。従来のシステムは、回転運動を直線運動に変換するために機械的リンケージに依存しています。ベルトは時間の経過とともに伸びます。歯車にはバックラッシュが発生します。ボールねじは摩擦摩耗を起こします。ダイレクトドライブセットアップでは、これらの中間の機械コンポーネントが完全に排除されます。モーターはペイロードに直接接続されます。この直接接続により、機械的なバックラッシュがゼロになります。より高い動的剛性が得られます。また、長期にわたる機械的摩耗も大幅に減少します。

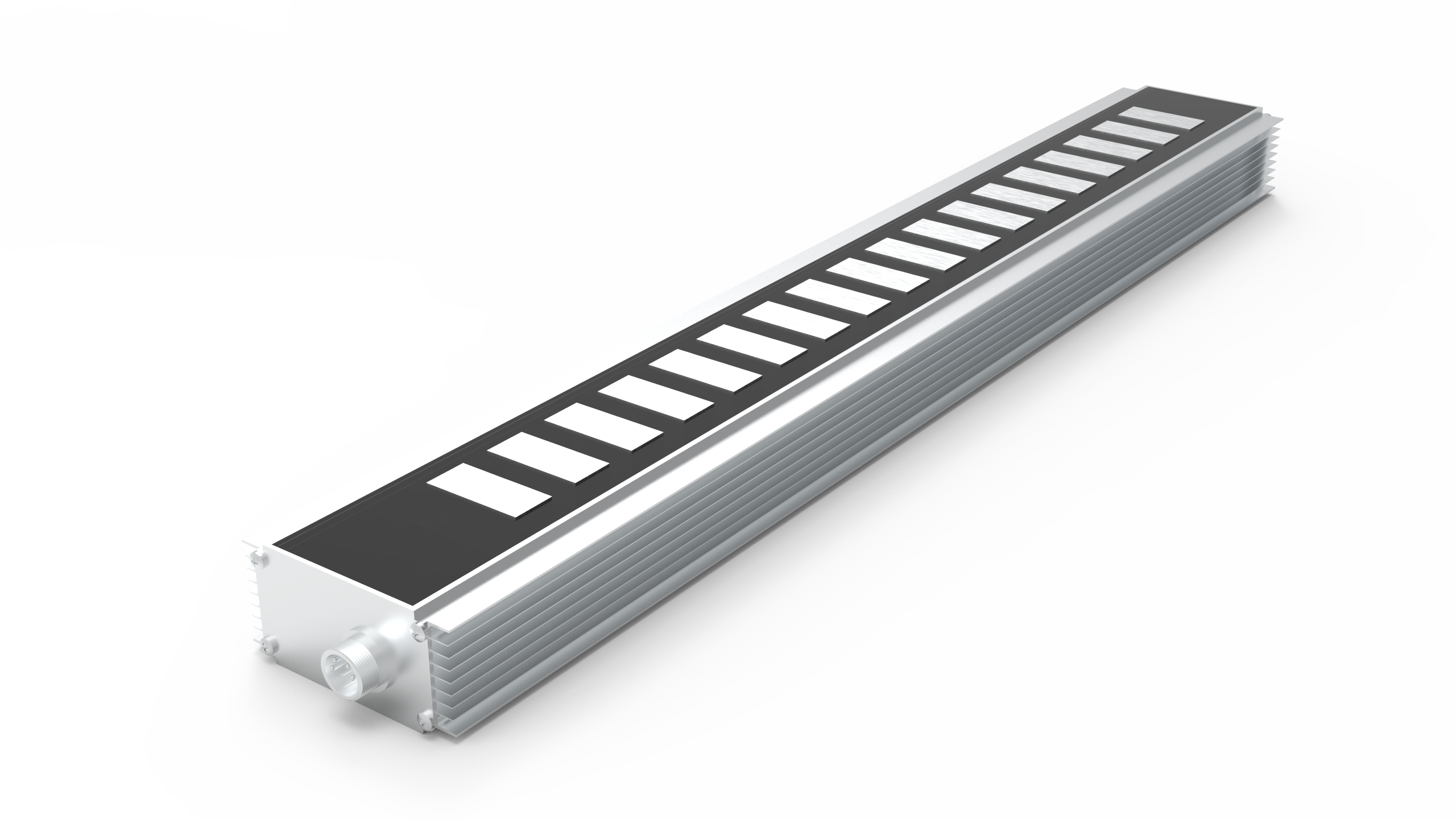

永久磁石リニア モーター を評価するときは、鉄心設計と鉄心なし設計のどちらかを選択する必要があります。各アーキテクチャは、大幅に異なる運用プロファイルに対応します。アイアンコア設計は、鋼板の周囲にコイルを巻き付けた構造を特徴としています。この構造により、非常に高い継続的な力が得られます。放熱性にも優れています。ただし、鉄心によりコギング力が発生します。また、コイルとマグネットトラックの間に巨大な磁気吸引力も生成されます。鉄心設計は重機工具に最適です。

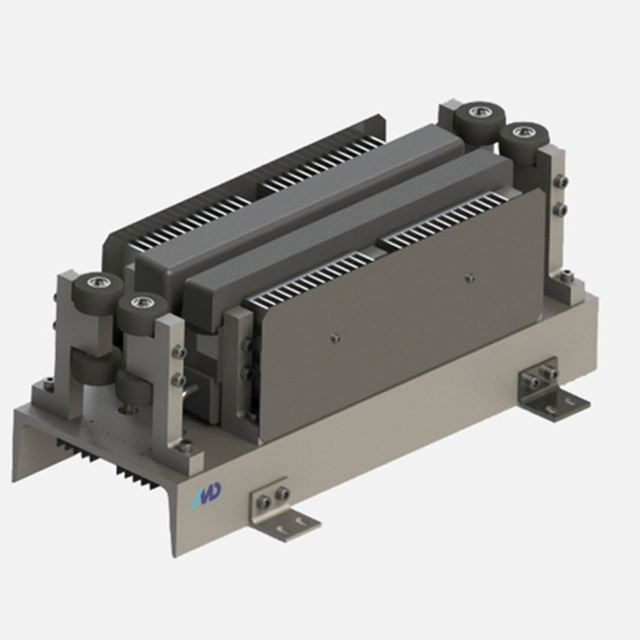

アイアンレス (U チャネル) 設計は動作が異なります。メーカーはコイルをエポキシ樹脂に埋め込みます。彼らは、このアセンブリを 2 つの対向する磁石トラックの間に配置します。この構成によりコギングが完全に排除されます。磁気吸引力はゼロです。質量が軽いため、非常にスムーズな動きが可能になります。ただし、アイアンレス設計では力密度が低くなります。また、鉄心ユニットに比べて熱放散が劣るという問題もあります。非常にスムーズで高速な微細位置決めタスクに優れています。
| 特徴 | 鉄芯設計 | 鉄なし (U チャネル) 設計 | 従来のボールねじ |
|---|---|---|---|
| 継続的な力 | 非常に高い | 適度 | 非常に高い |
| コギング効果 | 有（要補償） | ゼロ | なし |
| 磁気吸引力 | 高い下向きの引っ張り力 | ゼロ | 該当なし |
| 熱放散 | 良好（鉄心経由） | 不良 (コイルがエポキシで絶縁されている) | 良い |
| 最優秀アプリケーション | 重量物加工 | 高速微小位置決め | 高い垂直推力 |
従来のアクチュエータを全面的に放棄すべきではありません。場合によっては、代替案を使用する方がエンジニアリング的に合理的である場合があります。サーボ駆動のボールネジは、複雑なカウンターバランスを必要とせずに、高い垂直荷重を効果的に処理します。アプリケーションが重い質量を Z 軸上で厳密に移動する場合、多くの場合、ボールねじがより安全なフェールセーフ機構を提供します。予算の制約により、要求の少ない動作プロファイルを求める場合は、従来のアクチュエータを使用せざるを得なくなる場合もあります。
エンジニアは、評価段階で特定のパフォーマンス要素を詳しく調べる必要があります。未加工の仕様は、アプリケーションの複雑な現実を隠してしまうことがよくあります。信頼性の高い動作を確保するには、これら 5 つの領域を精査する必要があります。
多くのエンジニアは、最初のサイジング中によくあるマーケティングの罠に陥ります。彼らはピーク力の定格のみに基づいてハードウェアを選択します。この間違いにより、マシンの信頼性が急速に損なわれます。ピーク力は、コイルが生成できる絶対最大出力を表します。ただし、システムがこの出力を維持できるのは通常、ほんの数分の 1 秒だけです。ピーク力で長時間動作すると、熱制限が急速に突破されます。コイルが過熱して故障します。
評価しなければならない実際の指標は、継続的な力です。アプリケーションの二乗平均平方根 (RMS) 力要件を正確にマップする必要があります。この RMS 値を連続力定格と比較します。 RMS 力が継続的な熱制限を安全に下回っていることを確認してください。これにより、継続的な生産シフト全体にわたってシステムが確実に動作することが保証されます。
システムレベルの依存関係により、実際のマシンの精度が決まります。ダイレクトドライブ ハードウェアは本質的に正確ですが、単独では動作しません。システムの精度はリニア エンコーダと同程度です。また、機械的ベアリングの剛性によっても制限されます。負荷によりガイド レールがたわむと、精度が失われます。
自動化を成功させるには、解像度の一致が引き続き重要です。選択したフィードバック ループがペイロードの位置決め要件と一致していることを確認する必要があります。光学式エンコーダは、半導体装置に優れたナノメートル精度を提供します。磁気エンコーダは、汚れた産業環境に対して堅牢な信頼性を提供します。環境と精度のニーズに完全に適合するフィードバック メカニズムを選択してください。
動的なパフォーマンスによってスループットの制限が決まります。移動質量効率を慎重に評価する必要があります。特定のペイロードに対する移動質量 (フォーサー) の比率を計算します。移動質量が小さいほど、加速率が大幅に向上します。また、移動終了時の整定時間が大幅に短縮されます。整定時間が短縮されると、全体のサイクル タイムが直接短縮されます。
速度リップルも同様に注目に値します。微小な変動なしに一定の速度を維持する能力を評価する必要があります。これらの変動は、敏感なプロセスを大きく混乱させます。接着剤の塗布、ウェハーのスキャン、または材料の印刷には、完璧な速度制御が必要です。アイアンレス設計は通常、速度リップルをゼロ付近に維持する必要がある場合に最高のパフォーマンスを発揮します。
発熱は実装上の大きな課題となります。設計段階の早い段階で熱の現実に直面する必要があります。回転システムでは、通常、モーターはペイロードから遠く離れた場所に設置されます。熱は敏感な素材に到達する前に放散されます。ダイレクトドライブ構成では、多くの場合、コイルはペイロードに直接隣接して配置されます。熱は工具に素早く伝わります。
デューティ サイクルに基づいてさまざまな冷却戦略を評価する必要があります。受動的冷却は完全に周囲の対流に依存しています。低デューティサイクル動作に適しています。高スループットのマシンにはアクティブな冷却が必要です。コイルに強制的に空気を吹きかける必要があるかもしれません。一部の極端なアプリケーションでは、フォーサー ブロックに直接統合された液体冷却チャネルが必要です。構造設計を最終決定する前に、熱戦略を計画してください。
スペースの制約により、多くの自動化アーキテクチャが決まります。フォームファクターのオプションを厳密に評価する必要があります。小型化により、最新の研究室の自動化と医療機器の設計が推進されています。コンパクトなマイクロリニア アクチュエータを使用すると、複雑な動きを信じられないほど限られたスペースにパッケージ化できます。
モジュール性はエンジニアリングのタイムラインにも影響を与えます。メーカーが完全に統合されたステージを提供しているかどうかを評価します。これらのステージは、コイル、ベアリング、エンコーダーを 1 つの事前調整されたユニットに結合します。このアプローチにより、エンジニアリング時間が大幅に節約されます。あるいは、未加工のコンポーネントを購入するには、カスタム加工と正確な位置合わせが必要です。コンポーネントと統合ステージのどちらを選択する前に、社内のエンジニアリング能力を評価してください。
コア ハードウェアを指定しても、エンジニアリング パズルの半分しか解決しません。隠れた実装リスクにより、有望な自動化プロジェクトが台無しになることがよくあります。コストのかかるマシンの障害を防ぐために、これらの統合の現実を予測する必要があります。
ケーブル トラックの障害は、最も一般的な障害点です。高速の繰り返し動作は、本質的に可動ケーブルにストレスを与えます。標準的なワイヤーは、継続的に屈曲すると切れてしまいます。定格の高フレックス ケーブルを指定する必要があります。さらに、厳密な曲げ半径のガイドラインに従ってケーブル トラックを設計する必要があります。曲げ半径が狭いと、ケーブルが急速に破損します。 CAD の初期段階で、ケーブル ループに十分な物理スペースを割り当てます。
磁気引力は非常に大きな構造上の課題を引き起こします。この問題は鉄心設計にのみ当てはまります。コイル ブロックとマグネット トラックの間で極端な下向きの引っ張りに直面します。この目に見えない力は、動力が供給されていないときでも常に作用します。この引っ張りに対抗するには、かなり大きなリニア ガイド ベアリングを指定する必要があります。標準ベアリングは、この隠れた負荷がかかると早期に摩耗してしまいます。
環境の脆弱性には、積極的な緩和が必要です。磁石が鉄粉を引き付けるように、露出した磁気トラックは鉄の破片を引き付けます。金属加工施設では、この破片は急速に蓄積します。破片は致命的な結合とショートを引き起こします。こうした現実に早めに対処しましょう。保護ベローズを機械設計に組み込みます。トラックを保護するにはハードカバーを使用してください。ひどく汚れた環境では、機構部を完全に密閉するために IP 定格の密閉型アクチュエータを指定してください。
最後に、チューニングとコントローラーの互換性が動的成功を左右します。高性能ダイレクトドライブ機構には高度なサーボドライブが必要です。機械的な減衰が欠如しているため、共振によりシステムが簡単に不安定になる可能性があります。高周波制御ループを備えたドライブが必要です。高解像度のエンコーダ データを瞬時に処理する必要があります。ハードウェアの購入を確定する前に、コントローラーの互換性を確認してください。
理論的な評価から実際のコンポーネントの選択に移行するには、構造化されたアプローチが必要です。厳密な論理パスに従って、自信を持ってハードウェア ベンダーを最終候補に挙げます。
選択肢を絞り込んだら、実行可能な次のステップを実行する必要があります。標準のデータシート指標に完全に依存しないでください。最終候補に挙げられたベンダーから実証的テスト データをリクエストします。すぐに CAD モデルを依頼してください。これらのモデルをアセンブリにインポートして、構造的な適合性を確認します。発注書を発行する前に、ベンダーのアプリケーション エンジニアを利用してベアリング寿命の計算を検証してください。
高度なモーション システムを適切に統合するには、入念なエンジニアリングが必要です。派手なピークスピードの主張よりも継続的な力の一致を優先する必要があります。ペイロードの損傷やコイルの故障を防ぐには、堅牢な熱戦略が必要です。エンコーダの統合により、究極のシステム精度が決まります。これらの要素は、そのままの速度仕様だけよりもはるかに重要です。
適切に指定すると、ダイレクト ドライブ テクノロジは基本的なコンポーネントのステータスを超えます。これは、自動化システムの決定的な競争上の優位性となります。スムーズな動き、ゼロバックラッシ、無限の機械的寿命により、機械のパフォーマンスが完全に向上します。以下の評価手順に厳密に従ってください。信頼性の高い次世代自動化装置を構築します。
A: まず、加速段階、等速段階、減速段階を含む正確な動作プロファイルを計算する必要があります。総移動質量を決定します。これらのパラメータを使用して、ピーク力と連続力を計算します。最後に、安全な動作を確保するために、必要な RMS 力をモーターの連続的な熱制限に対してマップします。
A: アイアンコア モデルはスチールの積層を使用しており、高い継続力と優れた冷却を提供しますが、コギングと強い磁気吸引力が発生します。アイアンレスモデルはコイルをエポキシで封入しています。これらは非常にスムーズな動き、ゼロコギング、低質量を実現しますが、より低い力と熱放散の低減を実現します。
A: はい、高度なサーボ ドライブが必要です。ダイレクトドライブ システムには機械的な減衰がないため、共振が発生しやすくなります。ドライブは高帯域幅の整流ループを備えている必要があります。また、安定した制御を維持するために、高解像度リニアエンコーダーからの高周波信号を瞬時に処理する必要があります。
A: ダイレクト ドライブ システムは、非接触の磁気推進力を使用するため、ほぼ無限の寿命を実現します。機械的摩耗を完全に排除します。システムの寿命は、二次コンポーネント、主にリニア ガイド ベアリングと可動ケーブル管理トラックによって厳密に決まります。
